DoIP学习笔记系列：（五）“安全认证”的.dll从何而来？

最新推荐文章于 2025-03-18 17:03:28 发布
最新推荐文章于 2025-03-18 17:03:28 发布
阅读量1.2k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： DoIP测试、开发训练营 文章标签： 安全认证 27服务 dll vs2022
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Allen_Spring/article/details/132270860
本文档介绍了DoIP学习笔记系列的第五部分，聚焦于“安全认证”的.dll文件的来源和创建过程。详细讲解了.dll基础文件的获取，如通过CANoe或VFlash，以及如何在Visual Studio中编译和修改C#工程以满足不同安全级别需求的算法实现。

图片来源于网络

文章目录

传送门
DoIP学习笔记系列：导航篇

1. “安全认证”的.dll从何而来？

无论是用CANoe还是VFlash，亦或是编辑cdd文件，都需要加载一个与$27服务相关的.dll（Windows的动态库文件），这个文件是从哪里来的？是如何新建的？安全认证的算法有该如何加进去？复杂的算法又将如何实现？有这些疑问的小伙伴，我们来一起看看下面的内容。

1.1 .dll文件base

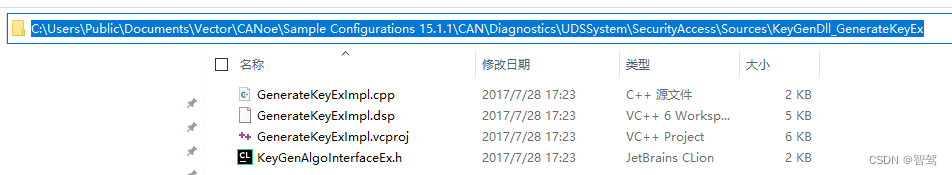

如果你的安装过CANoe，那在下面这个路径下就能找到生成.dll的C#工程源文件：
C:\Users\Public\Documents\Vector\CANoe\Sample Configurations 15.1.1\CAN\Diagnostics\UDSSystem\SecurityAccess\Sources\KeyGenDll_GenerateKeyEx
在这里插入图片描述
如果你没有安装过CANoe，那可以在本篇博文的绑定资源中下载。
