DoipTools上位机

一、基本介绍

Doiptools是基于python开发的用于车辆远程诊断和远程刷新的上位机测试工具，实现了完整的doip通信协议，其基于以太网通讯协议来进行数据传输，可以做client端也可以做server端。界面如下图：

二、详细介绍

1.Config对连接的IP地址以及doip的逻辑地址进行配置，默认为下方配置。

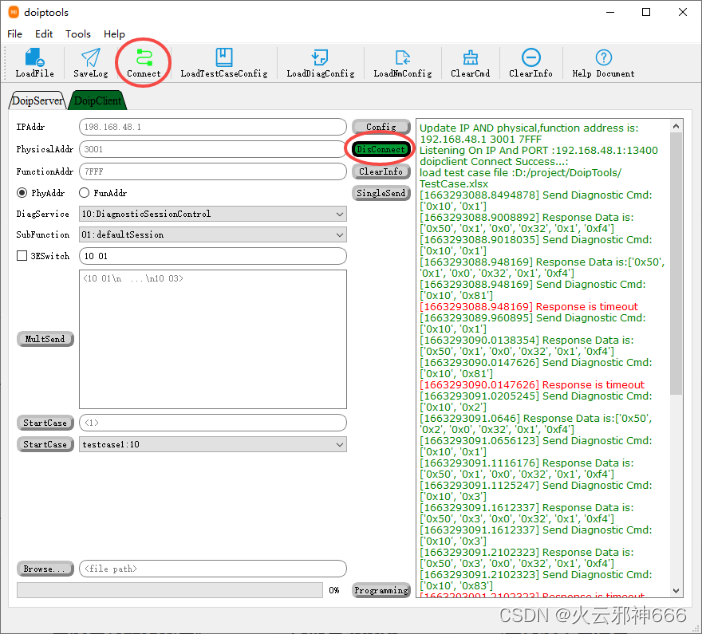

2.Connect用于连接远程服务器或者客户端，成功建立连接后背景颜色会由灰色转变为绿色。Connect 同时会切换成DisConnect,当再次单击后会与远程服务器或客户端断开连接，同时颜色也切换回来。该按钮与上方工具栏connect联动。

3.对发送的报文进行物理功能寻址的切换

4.3E报文维持帧Switch单选开关按钮

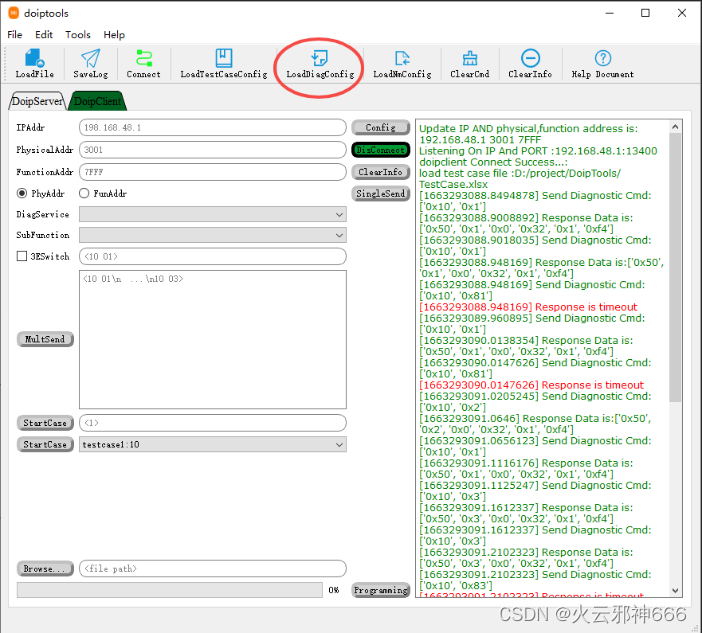

5.工具栏LoadDiagConfig加载诊断配置表自动识别诊断服务及其子服务并自动填充single cmd.

1,加载诊断配置文件

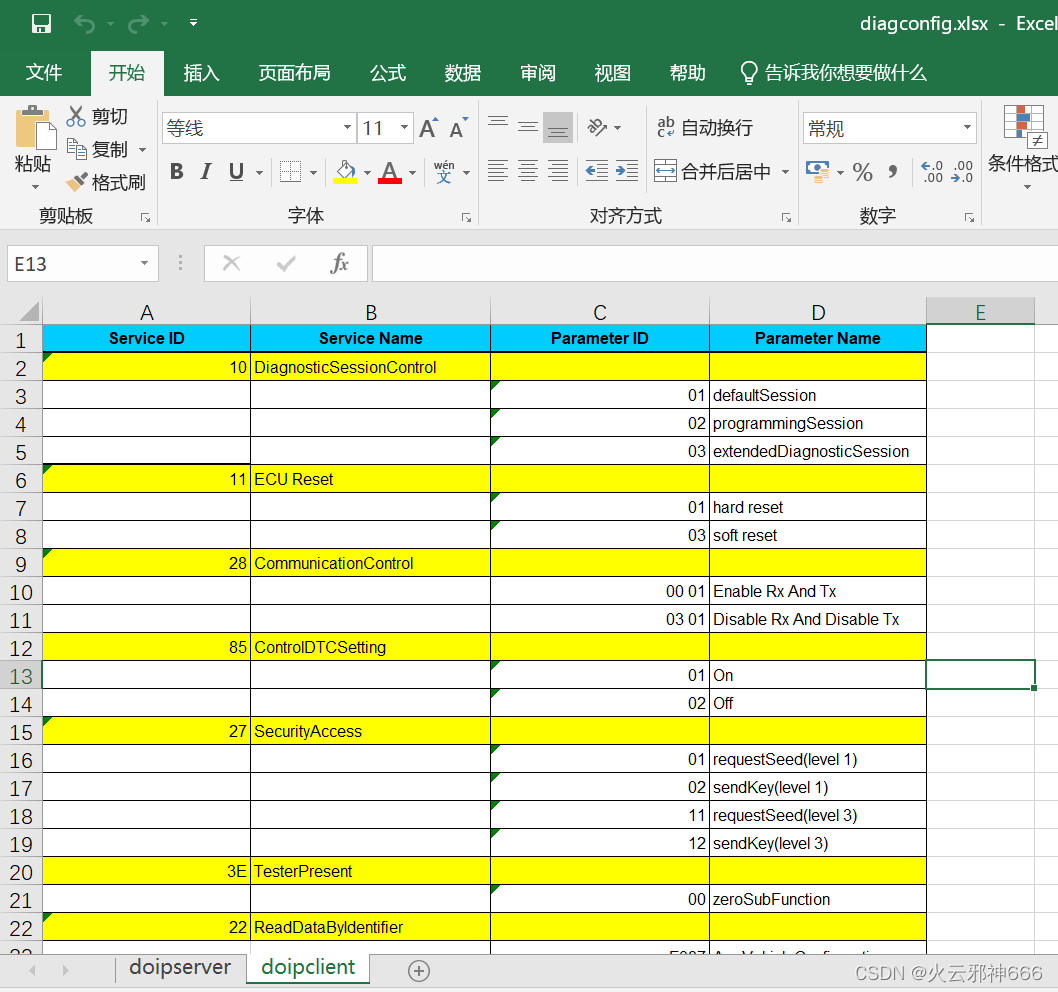

2，诊断服务配置表格格式如下：

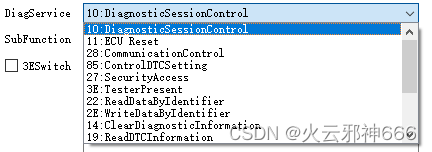

3，加载完配置表格后会自动填充DiagService， SubFunction

4.单击SingleSend或者直接输入完成后回车会进行单条诊断指令的请求

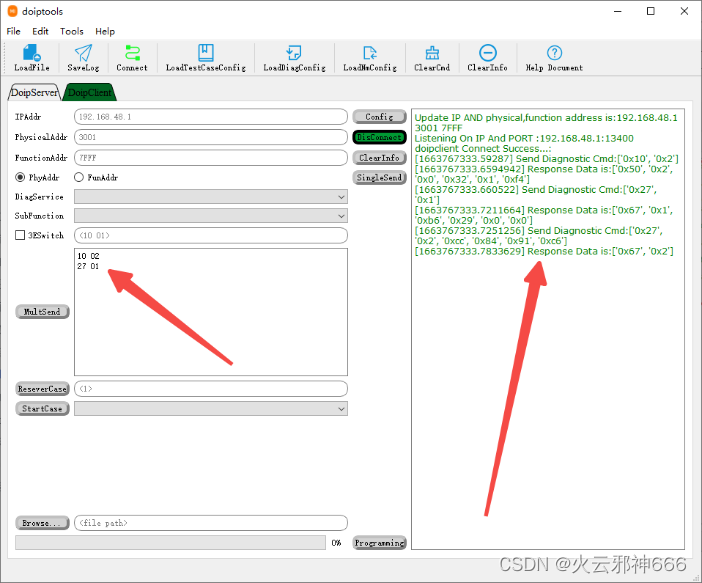

5.MultSend按钮进行多条诊断指令连续请求，各个指令之间需要以回车符进行分割。

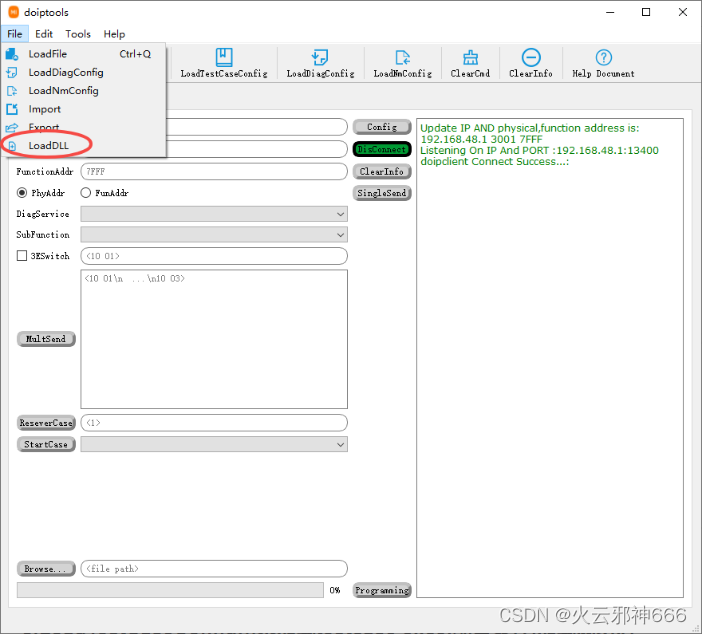

6.File->LoadDLL 用于加载27算法dll文件，后面只需要通过27+level 就可以直接进行解锁。不加载默认使用根目录下的算法文件security_27_algorithm2.dll。

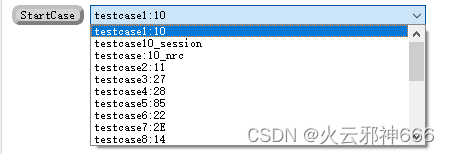

7.LoadTestCaseConfig用来加载testcase excel配置文件,加载成功后StartCase列表会列出表格所有testcase 名，选中后就会执行对应的testcase。

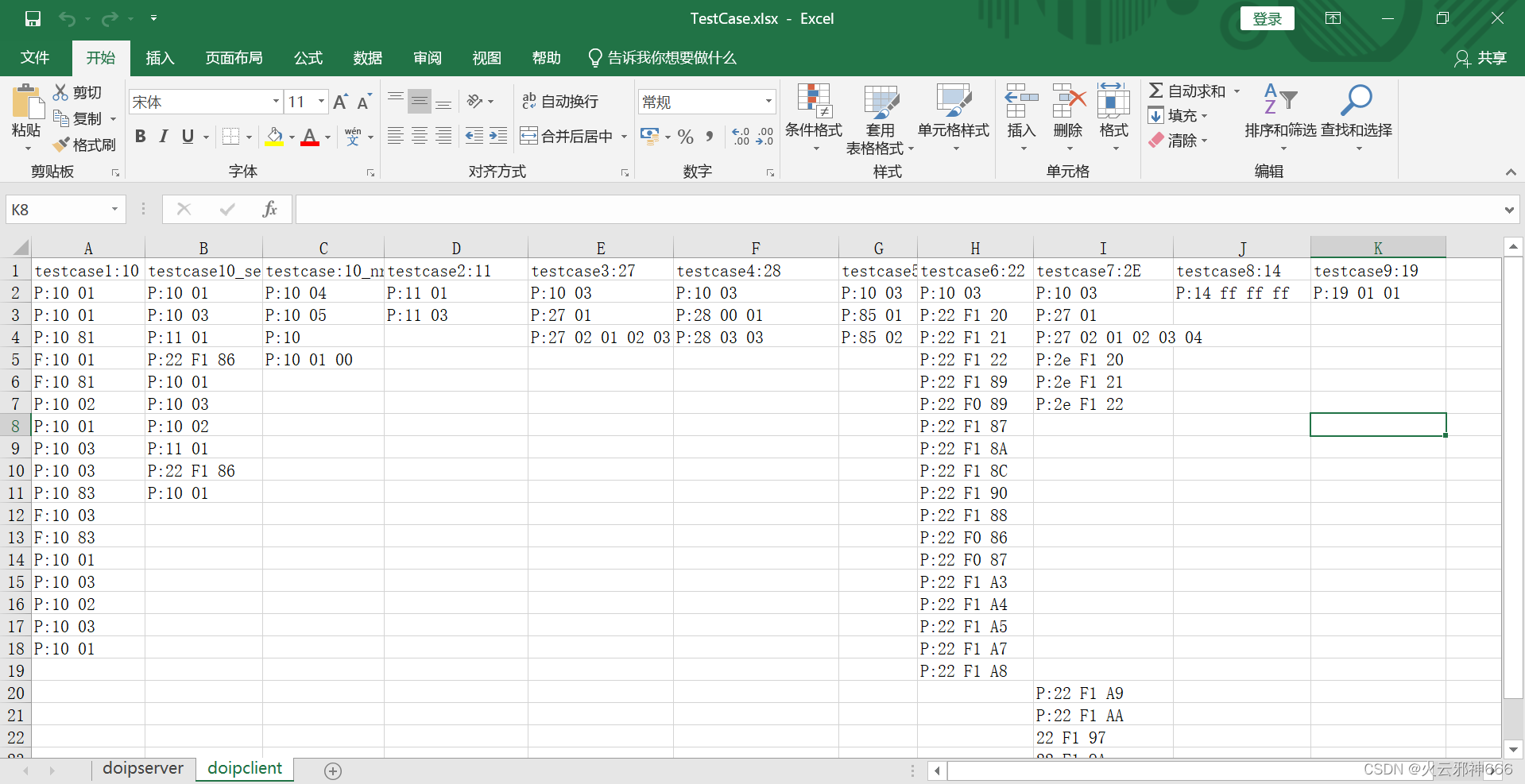

Testcase 配置表格如下：

诊断服务前面P: 表示通过物理地址请求

诊断服务前面F: 表示通过功能地址请求

8.Browse用于加载刷新文件以及显示当前刷新文件详细路径信息。programming 用于启动刷新程序，开始刷新后按钮会有灰色转变成绿色，进度条也会随着刷新进度实时更新。

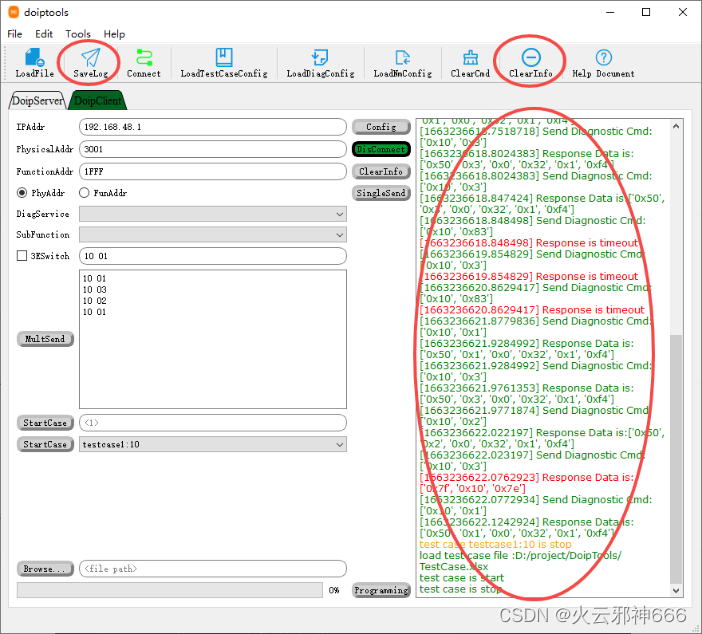

9.右侧方框用于整个操作过程的log 打印，对于异常的log信息给与红色显示，正常的log信息给与绿色显示，每条请求和响应命令前面打上了tick标签。同时还提供了清楚log按钮，以及保存log 按钮。

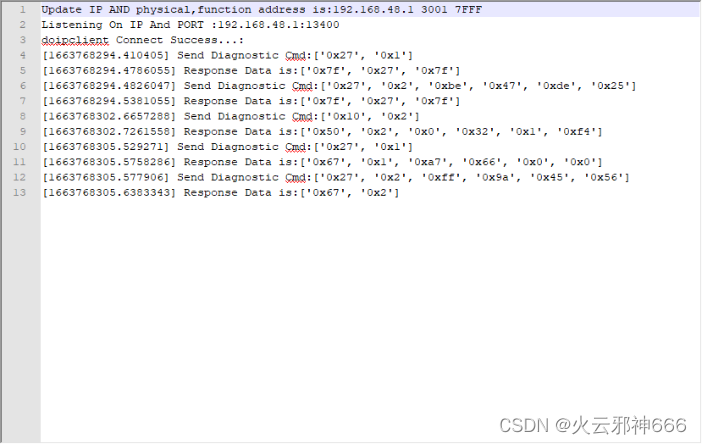

10.SaveLog 保存log 后会在工程目录下自动生成一个txt文件。

基本操作视频：

diagnostic_test
