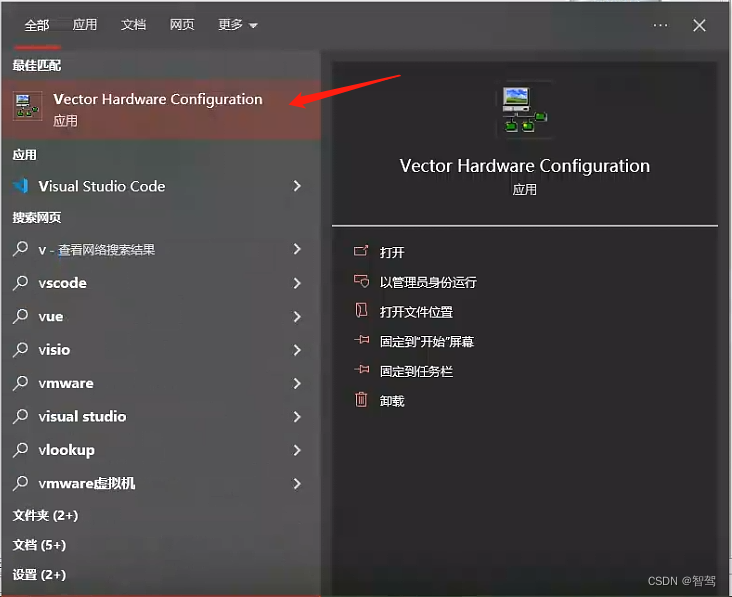

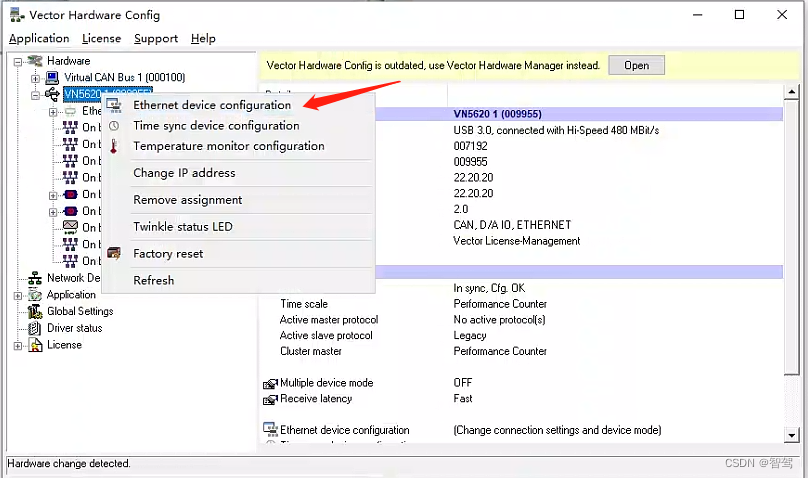

在进行测试前，先检查车载以太网硬件连线是否正确，需要注意连接两端的Master、Slave，100M、1000M等基本情况，在配置VN5620的时候就可以灵活处理了。成功安装CANoe后，可以在PC上找到“Vector Hardware Configuration”这个应用，用于硬件端口特性的配置。

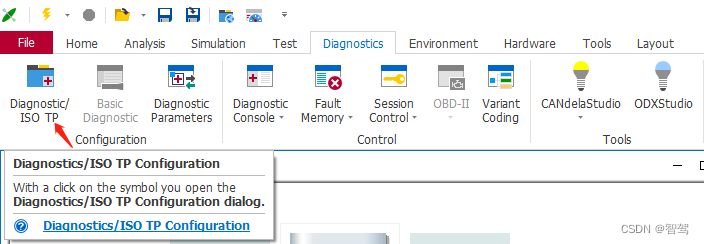

请添加图片描述

请添加图片描述

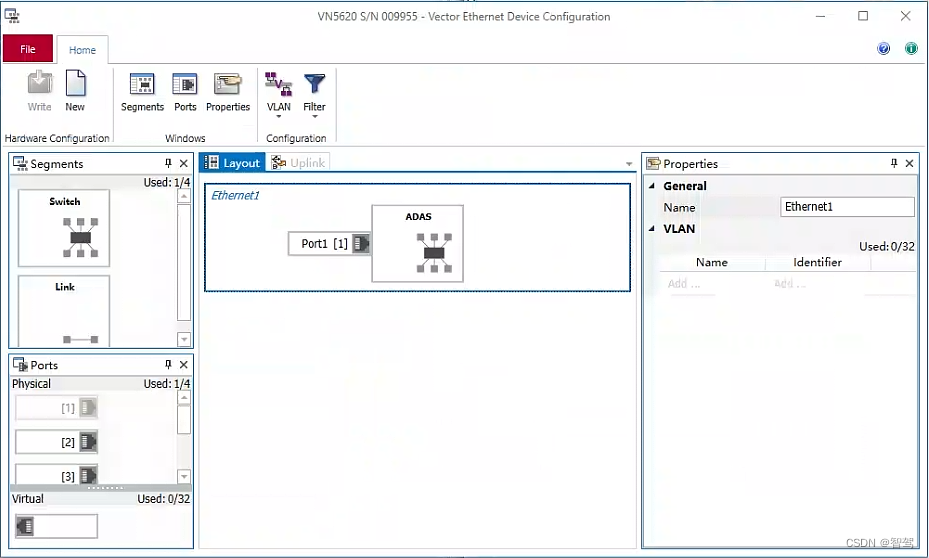

Port口的配置一般都选AUTO，即可已自适应Master、Slave，100M、1000M。
请添加图片描述

1. 添加.cdd<
