基于X86/ARM+SLAM机器人控制器【3C 电子制造】一站式智慧物流解决方案

项目背景

此项目的客户是世界500强企业,以其创新的科技理念和先进的技术意识为全球客户提供可编程人机界面、工业平板式计算机、图形逻辑控制器和工业信息终端等产品,在国际工控领域具有良好口碑,是业内主导品牌之一。

该客户生产车间面积庞大、生产零部件分布零散,各产线的协作以人力+磁条车的形式进行搬运。两边倒工作制再加上难搬运的物料,让企业面临人工成本高、搬运效率低的课题。

解决方案

根据该客户存在的各种问题给出一站式智慧物流解决方案,以庞大的产品矩阵分多周期完成整厂的全面升级。


方案亮点:

1. 灵活调度,路线随用随调
内部搭载 SRC 系列核心控制器,通过统一资源调度系统 RDS 与工厂系统完美对接,灵活调度。
2. 直线距离,缩短运输时长

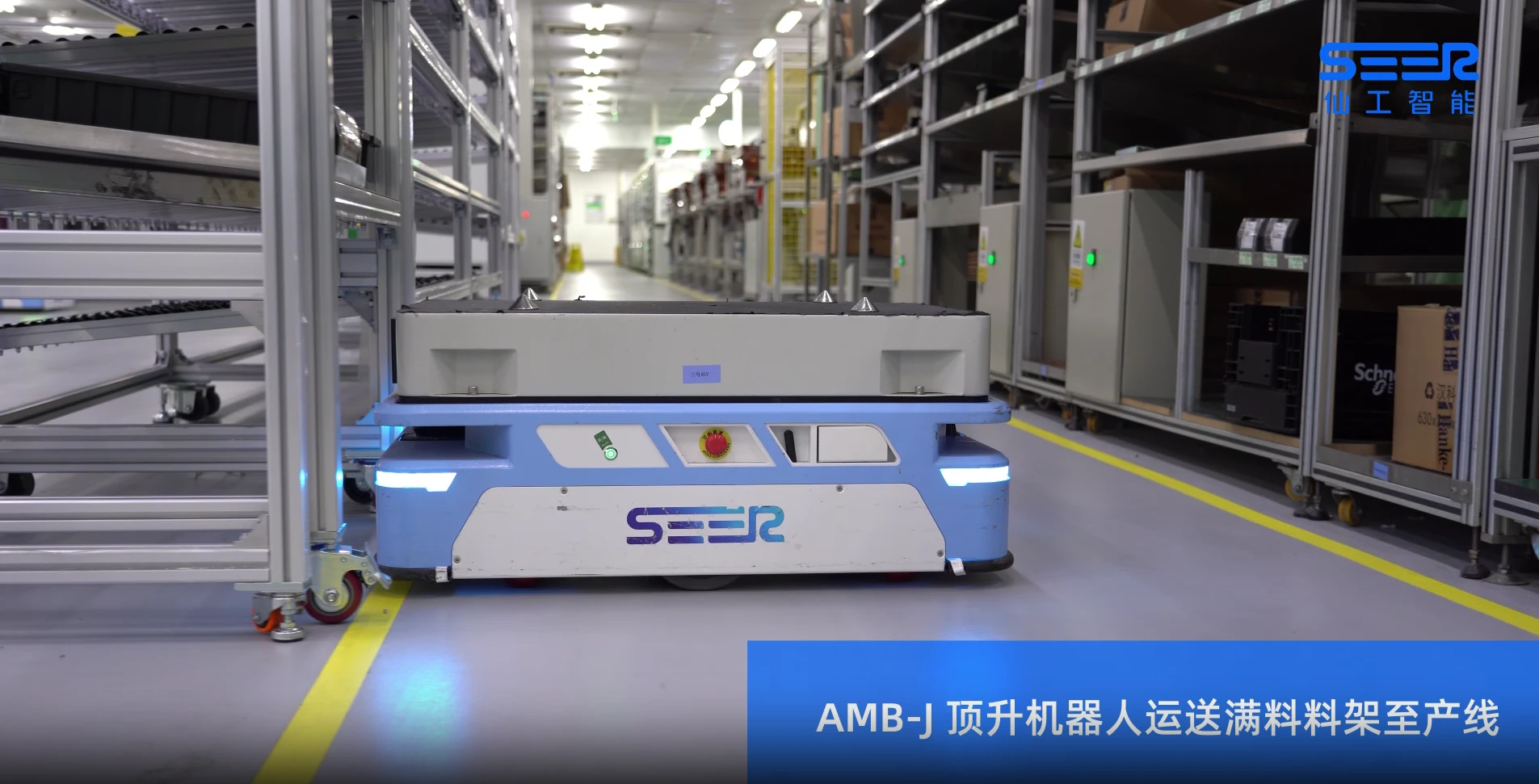

基于激光 SLAM 的顶升机器人,实现真正的无轨化自主导航,无需改变仓库环境,机器人即可自主穿行,智能拣选与搬运。
3. 更小盲区,确保人机安全
搭载前后双激光,双向钻货架更从容;安全触边,保护更到位。
4. 机器人支持快速充电
实现 24 小时不间断作业,也极大提升了仓库的安全性

图片上传

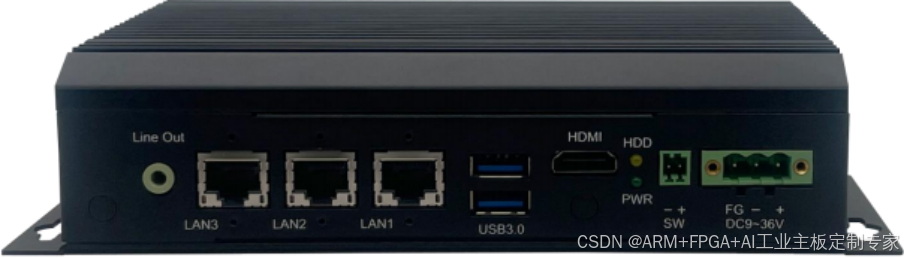

 1XMS-201 正面图片

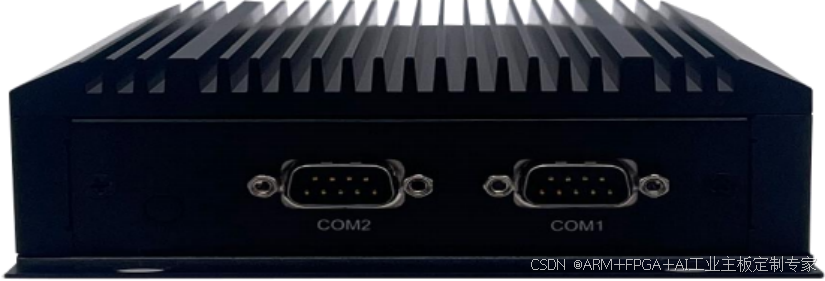

2XMS-201 左侧面图片

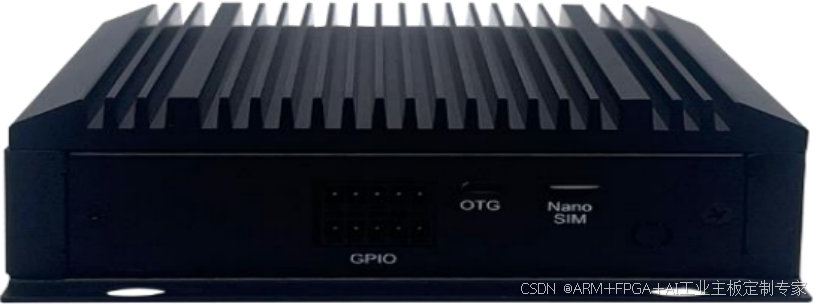

3XMS-201 右侧面图片

硬件规格

硬件平台

处理器

RK3588 4 x A76,4 x A55 2.0GHz

内存

8GB LPDDR4

存储

on Board 64GB eMMC5.1

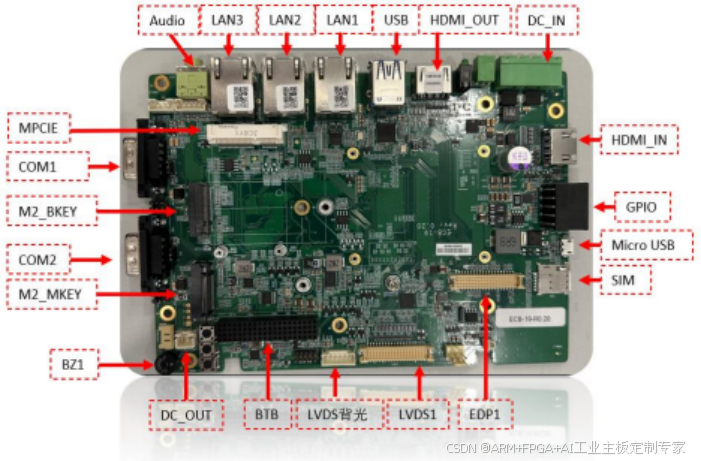

接口类型

串口

2x RS232/RS485, DB9 Connector for external (COM1/COM2)   串口速率:9600~115200bits/s

USB

USB1: 1x USB3.0/USB2.0 Host, Type-A Stack ports USB2: 1x USB3.0/USB2.0 Host, Type-A Stack ports

网口

1x GbE port by RJ45 with RTL8211F Controller

2x  GbE  port  by  RJ45  with   intel  I210AT

M.2

1x M.2 M-Key 2242/2280 (PCIe3.0/SATAIII)

1x M.2 B-Key 3042/3052 (USB3.0/2.0),支持4G/5G

GPIO

8x GPIO 2*5Pin PH=3.5mm,支持 APP   自定义

Mini PCIE

1x Mini PCIE内部(USB2.0) 52P,用于接入WIFI模块

SIM

1x SIM Card SLOT, NANO-SIM(4G/5G*1)

电源接口

DC9~36V输入,具有防反接功能

Audio

1x Audio Jack Φ3.5mm ,绿色,(Line out)

显示

HDMI IN/OUT

1x HDMI OUT2.1,支持4K显示;1x HDMI IN,支持 4K@60fps  视频输入

LVDS(内置)

1x LVDS,支持1920 x 1080@60Hz分辨率

EDP(内置)

1x eDP interface DF13,支持 8K@60fps

LED

1x   电源指示灯,常用绿颜色,3mm

1x  硬盘指示灯(M.2),常用黄颜色,3mm

功能

Watchdog Timer

Software programmable 1–255 level

物理特性

尺寸

206*130mm*45mm

结构材料

黑色阳极铝散热鳍片/外框:铁壳(SECC /黑色耳片

安装方式

Wall Mount耳片

工作温度

-20~60

储存温度

-30~70

相对湿度

10%~90%
