ROS2 C++ 调参——( 2 ) 使用 rqt 插件 Dynamic Reconfigure 及 动态参数

如若有错，请多指教，哪里有疑惑也可以联系我，看到我会回复的

---

• 1 效果图
• 2 如何打开 Dynamic Reconfigure
  • 2.1 命令行打开
  • 2.2 命令行打开（2）
  • 2.3 Launch 文件打开
• 3 动态参数
  • 3.1 导包
  • 3.2 定义参数
  • 3.3 设置动态调参回调函数
• 4 参考文章
• 5 Bug🤧

---

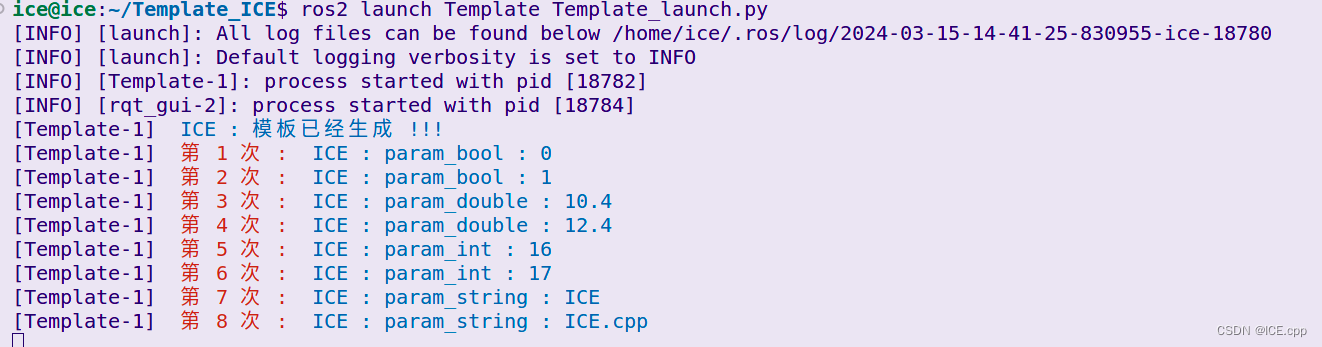

1 效果图

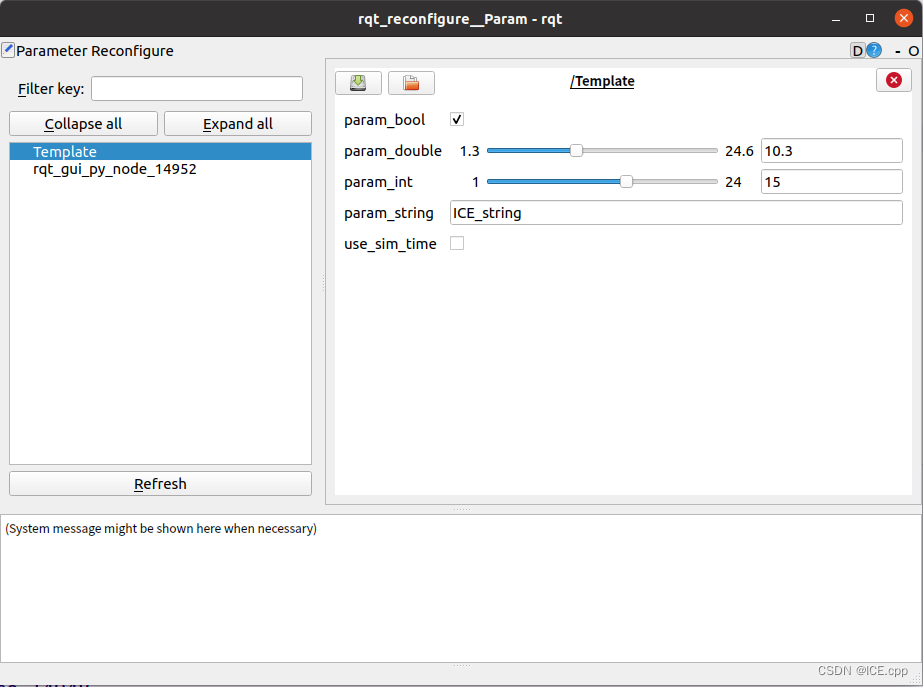

Dynamic Reconfigure 插件页面

并且每次更改参数时候代码可以响应

2 如何打开 Dynamic Reconfigure

运行节点后打开 Dynamic Reconfigure 后如果没有你的节点就点下面的 Refresh 刷新一下

2.1 命令行打开

启动节点后，终端输入 rqt 打开 rqt

rqt

• 选择 Plugins -> Configuration -> Dynamic Reconfigure 即可打开插件

2.2 命令行打开（2）

ros2 run rqt_reconfigure rqt_reconfigure

2.3 Launch 文件打开

• 用命令行的方法打开有点麻烦，所以 ROS2 支持 Launch 文件打开，只需在 Launch 文件中插入以下代码就可以了

Node(
	package='rqt_gui',
	executable='rqt_gui',
	output='screen',
	arguments=['--standalone',  # 让 rqt 独立于 ROS2 启动，ChatGPT 如此解释，我把这行参数注释了反倒开始报错了，没有弄得很懂
		       'rqt_reconfigure.param_plugin.ParamPlugin'  # 插件名称，换成其他名称就可以打开其他插件了
				],
),

---

3 动态参数

3.1 导包

CMakeLists.txt

find_package(rcl_interfaces REQUIRED)

hpp

#include <rcl_interfaces/msg/parameter_descriptor.hpp>
#include "rcl_interfaces/msg/integer_range.hpp"
#include "rcl_interfaces/msg/set_parameters_result.hpp"

3.2 定义参数

bool string

这两个变量就直接正常定义就可以

declare_parameter<bool>("param_bool", true);
declare_parameter<string>("param_string", "ICE1");

int

定义 ParameterDescriptor 变量 和 IntegerRange 变量

auto pd_int = std::make_shared<rcl_interfaces::msg::ParameterDescriptor>();
auto pd_int_range = std::make_shared<rcl_interfaces::msg::IntegerRange>();
pd_int_range->from_value = 1;  //范围起始值
pd_int_range->to_value = 24;   //范围终止值
pd_int_range->step = 1;        //步长
pd_int-integer_range.emplace_back(*pd_int_range);
pd_int->description = "ICE: this is a int param ";  //这个是在 Dynamic Reconfigure 中把鼠标放到那个参数上会显示这么一句话

定义参数

declare_parameter<int>("param_int", 15, *pd_int);

double

定义ParameterDescriptor 变量 和 FloatingPointRange 变量

auto pd_double = std::make_shared<rcl_interfaces::msg::ParameterDescriptor>();
auto pd_double_range = std::make_shared<rcl_interfaces::msg::FloatingPointRange>();
pd_double_range->from_value = 1.3;  //范围起始值
pd_double_range->to_value = 24.6;   //范围终止值
pd_double_range->step = 1;          //步长
pd_double>floating_point_range.emplace_back(*pd_double_range);
pd_double->description = "ICE: this is a double param ";   //这个是在 Dynamic Reconfigure 中把鼠标放到那个参数上会显示这么一句话

定义参数

declare_parameter<double>("param_double", 10.3, *pd_double);

这里一定要注意一点就是定义参数默认值的时候，默认值为范围起始值 加上 n个步长，比如上面的 范围起始值是 1.3，步长是 1，那默认值只能是1.3 2.3 3.3 4.3 ，不然运行的时候代码会报错，但是在 Dynamic Reconfigure 中设置参数值的时候没有这个奇怪的要求，定义 double 需要留意这个问题，定义 int 没什#么事，毕竟定义 int 的时候就默认遵守了这个规则

3.3 设置动态调参回调函数

可以动态调参了，当然也需要动态的知晓变动

声明

需要声明两个东西，分别是 OnSetParametersCallbackHandle 变量 和 回调函数，这两个按自己的代码习惯放置

rclcpp::Node::OnSetParametersCallbackHandle::SharedPtr parameter_event_subscriber_;  //OnSetParametersCallbackHandle 变量
void parameterCallback(const std::vector<rclcpp::Parameter> &parameters); //回调函数

定义

需要在构造函数里面定义 OnSetParametersCallbackHandle 变量

parameter_event_subscriber_ = add_on_set_parameters_callback(
[this](const std::vector<rclcpp::Parameter> &parameters) -> rcl_interfaces::msg::SetParametersResult
{
	parameterCallback(parameters);
	return rcl_interfaces::msg::SetParametersResult();
});

编写回调函数

我提供了 一个按参数名字响应的 和 一个按参数类型响应的

void Template::parameterCallback(const std::vector<rclcpp::Parameter> &parameters)
{
	for (const auto &parameter : parameters)  //遍历数组
	{
		static int num = 1;
		cout << RED << " 第 " << num++ << " 次 : " << RESET; //这里是一个计数器，是我个人的一个编程习惯

		// if(parameter.get_name()=="param_int")
		// cout <<BLUE<<"ICE : param_int : "<< parameter.as_int()<<RESET<<endl;
		// if (parameter.get_name() == "param_double")
		// cout << BLUE << "ICE : param_double : " << parameter.as_double() << RESET << endl;
		// if (parameter.get_name() == "param_bool")
		// cout << BLUE << "ICE : param_bool : " << parameter.as_bool() << RESET << endl;
		// if (parameter.get_name() == "param_string")
		// cout << BLUE << "ICE : param_string : " << parameter.as_string() << RESET << endl;

		switch (parameter.get_type())
		{
			case rclcpp::ParameterType::PARAMETER_INTEGER:
				cout << BLUE << "ICE : param_int : " << parameter.as_int() << RESET << endl;
				break;
			case rclcpp::ParameterType::PARAMETER_DOUBLE:
				cout << BLUE << "ICE : param_double : " << parameter.as_double() << RESET << endl;
				break;
			case rclcpp::ParameterType::PARAMETER_BOOL:
				cout << BLUE << "ICE : param_bool : " << parameter.as_bool() << RESET << endl;
				break;
			case rclcpp::ParameterType::PARAMETER_STRING:
				cout << BLUE << "ICE : param_string : " << parameter.as_string() << RESET << endl;
				break;
		}
	}
}
