一、前言

Vivado使用中会涉及到各种报告，内容也较多，很多初学者可能对其中一些内容感到困惑，下面将结合实际工程示例对report_timing_summary中的Check_timing部分进行说明，帮助大家理解报告。

二、Check_Timing

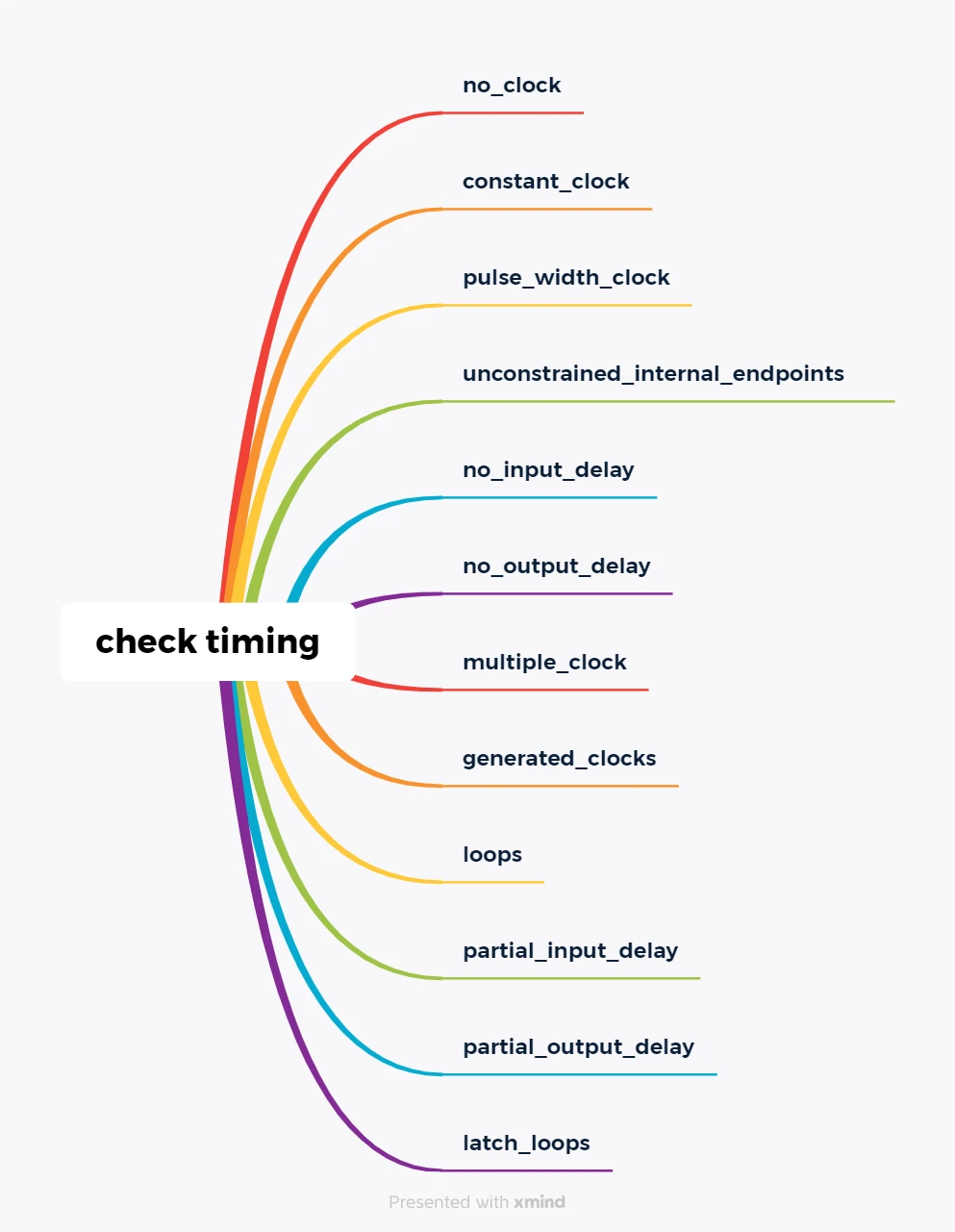

Check_timing报告主要显示一些时钟约束类的检查结果，以Vivado2022.1为例，检查项有以下12项

read-normal-img

2.1 含义解释

no_clock:检查出没有时钟信号的寄存器

constant_clock:检查出连接到常量信号（如VSS、接地、数据信号）的时钟信号

pulse_width_clock:检查出只有脉冲宽度检查的时钟引脚，该时钟引脚没有setup/hold/recovery/removal检查

unconstrained_internal_endpoints:检查出以寄存器数据引脚为时序路径终点，但引脚没有约束

no_input_delay:检查出没有设置输入延时的输入端口

no_output_delay:检查出没有设置输出延时的输出端口

multiple_clock:检查出有多个时钟的时钟引脚，在检查出存在这样的时钟引脚时，建议使用set_case_analysis约束来限制只有一个时钟在该引脚上传输

generated_clocks:检查生成时钟是否存在环路或循环定义，如果生成时钟的源时钟也是生成时钟将报错

loops:检查组合逻辑中是否存在环路

partial_input_delay:检查出输入端口中设置了输入时延input_delay,但只设置了max或min，或者延时值只有rise或fall边沿触发

partial_output_delay:检查出输出端口中设置了输出时延output_delay,但只设置了max或min，或者延时值只有rise或fall边沿触发

latch_loops:检查设计中组合逻辑是否存在latch环路

2.2 工程代码

注意：此设计中在综合后会报错，因为PLL的参数COMPENSATION("ZHOLD")为ZHOLD,如果需要跑通，需设置为EXTERNAL或INTERNAL，之所以这样设置是为了看到pulse_width_clock检查

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2024/02/24 14:18:11
// Design Name:
// Module Name: Check_timing
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module Check_timing(clk1,clk2,clk3,rst,d1,d2,S,CLKIN1,CLKIN2,CLKINSEL,CLKFBIN,CLKFBOUT,o_clk,o_lut,O,Q1,Q2,Q3,out_syn,pll_out,ff2);
input clk1,clk2,clk3,rst,d1,S;
input [4:0] d2;
input CLKIN1,CLKIN2,CLKINSEL,CLKFBIN;
output O,Q1,Q2,Q3,out_syn,pll_out,CLKFBOUT,o_clk,o_lut;
reg ff1,pll_ff1,pll_ff2,ff_syn;
output reg [4:0] ff2;
wire o_fdce;



always@(posedge clk1,negedge rst)
     if(!rst)
     begin
         ff1<=1'b0;
         ff2<=1'b0;
     end
     else begin
         ff1<=d1;
         ff2<=d2;
     end
//constant_clock
   (*DONT_TOUCH="YES"*)LUT2 #(
      .INIT(4
