时序约束高级进阶使用详解一：Set_max_delay

目录

一、前言

二、设计示例

2.1 示例代码

2.2 时序约束

三、Set_max_delay

3.1 start points

3.1.1 对象有效性

3.1.2 边沿有效性

3.1.3 start point非有效起点

3.2 Through points

3.2.1 约束对象为Cells

3.2.2 约束对象为Cell pin/Net

3.3 to points

3.4 rise/fall

​3.5 only datapath

3.6 Reset path

3.7 多对象设置

---

一、前言

    关于Set_max_delay/Set_min_delay的基础用法之前的文章已进行过简单的介绍，主要作用就是修改时序路径默认的setup/recovery或hold/removal时间要求，本章将对约束Set_max_delay的一些细节使用进行解释。

二、设计示例

    以一个简单的3个触发器为例，包含同步时钟路径和异步时钟路径，以异步时钟路径为主

2.1 示例代码

module MAX_MIN(d1,clk1,clk2,ce,ff3);
input d1,clk1,clk2,ce;
output ff3;
reg ff1,ff2,ff3;
wire bus;
always@(posedge clk1,negedge ce)
begin
if(!ce)
begin
ff1<=0;
end
else begin
ff1<=d1;
 end
end

always@(posedge clk2,negedge ce)
begin
if(!ce)
ff2<=0;
else begin
ff2<=ff1;
end
end

assign bus=ff2+ff1;
always@(posedge clk2)
begin
if(!ce)
 ff3<=0;
 else begin
 ff3<=bus;
 end
end
endmodule

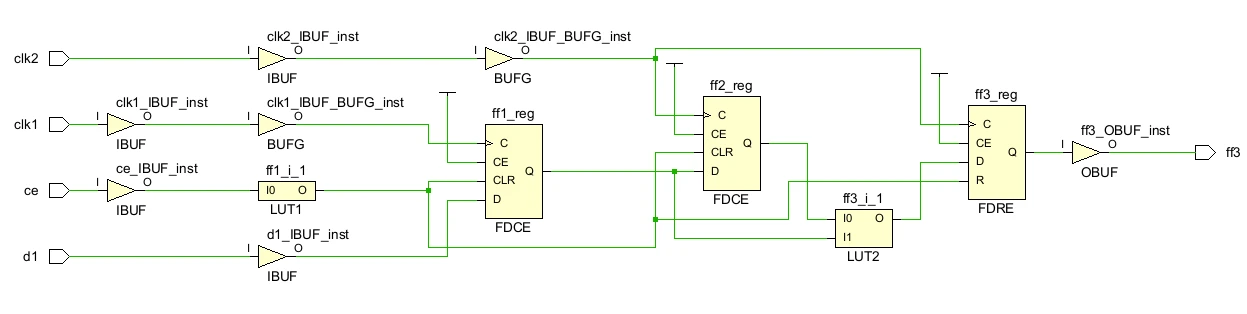

连接关系如下图，clk1中同步时序路径下，ff1_reg到ff2_reg，clk1与clk2的异步时序路径中，ff1_reg和ff2_reg逻辑运算后输出到ff3_reg

2.2 时序约束

此处主要是主时钟约束

create_clock -period 10.000 -name clk1 -waveform {0.000 5.000} -add [get_ports clk1]
create_clock -period 8.000 -name clk2 -waveform {0.000 4.000} -add [get_ports clk2]

三、Set_max_delay

Set_max_delay约束的设置中，不仅可以指定起点，中间点，终点，还可以设置对应单元生效的上升沿或下降沿,生成时序报告时建议将配置nworst和max path设大，可报告出所有路径

3.1 start points

start points为set_max_delay约束的时序路径起点，需为时序路径的有效起点，可为Clock,Cell,Cells pin,IO port

3.1.1 对象有效性

以clock为clk2为例，设置约束如下

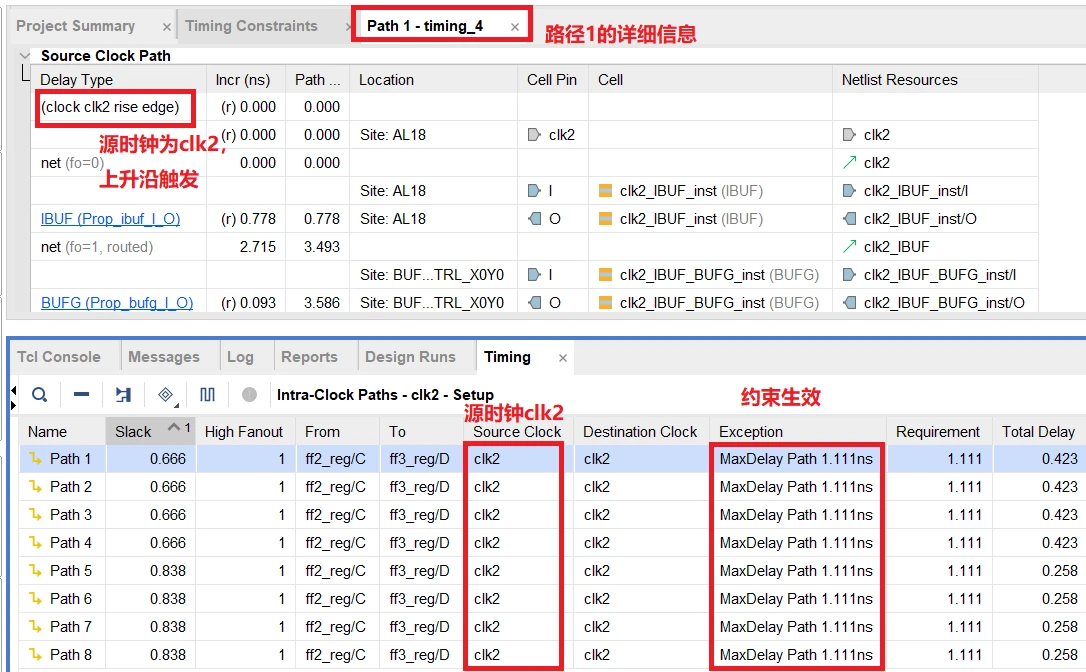

set_max_delay -rise_from [get_clocks clk2] 1.111

只有以clk2为源时钟，并且上升沿触发的时序路径约束才会生效

源时钟为clk1，目的时钟为clk2的不属于约束范围

3.1.2 边沿有效性

对源时钟为clk1，下降沿的路径设置max_delay

set_max_delay -fall_from [get_clocks clk1] 1.111

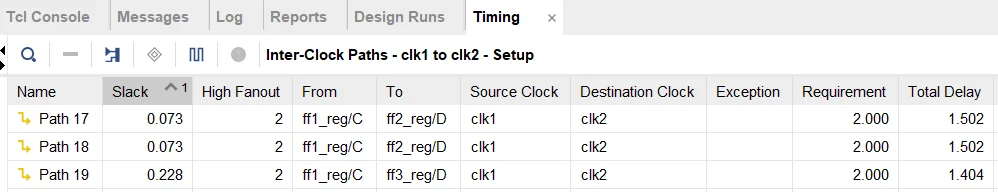

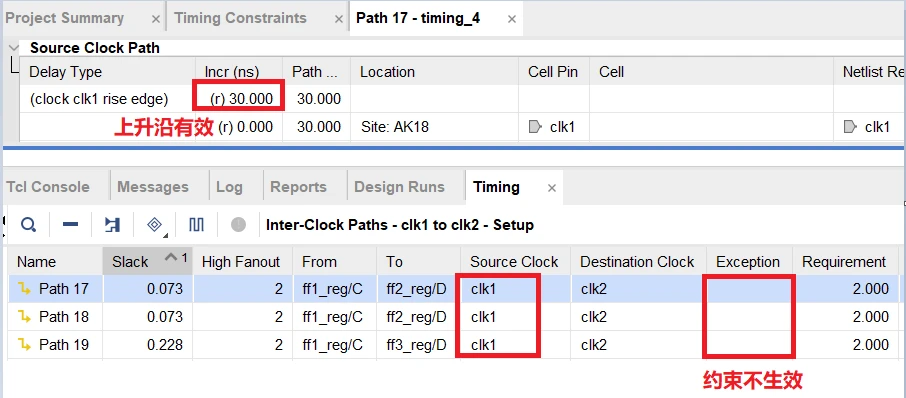

下面ff1_reg到ff2_reg的路径因为clk1为上升沿有效，因此max_delay约束不生效

将约束设置为clk1的上升沿有效

set_max_delay -rise_from [get_clocks clk1] 1.111

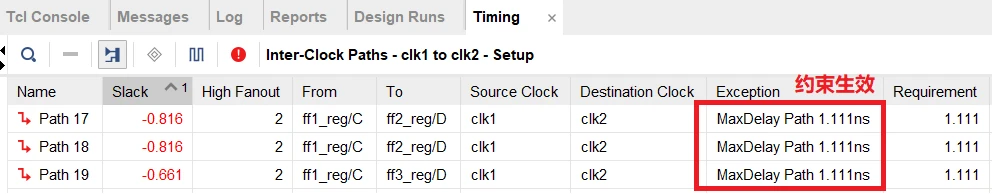

此时约束生效

3.1.3 start point非有效起点

将ff1_reg/D设置为max_delay的起点，因为ff1_reg/D不是有效的时序路径起点，约束不会生效

set_max_delay -from [get_pins ff1_reg/D] 1.111

同时有对应的告警

如果将ff1_reg/C设置为max_delay的起点，同时上升沿有效

set_max_delay -rise_from [get_pins ff1_reg/C] 1.111

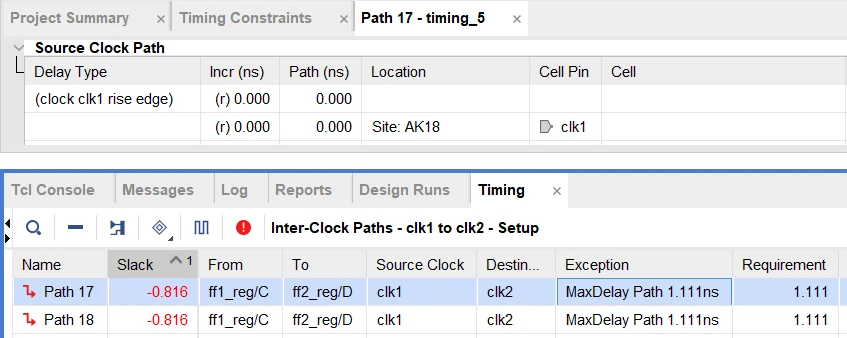

以path17的结果看出，符合上述约束条件，因此约束生效

约束的对象如果非时序路径的有效起点时，会导致路径分段

3.2 Through points

3.2.1 约束对象为Cells

约束对象为Cell时，设置的Transition边沿是直接对该单元的相应边沿生效，查看的路径都是ff1_reg到ff3_reg的时序路径

a)以经过中间的组合逻辑ff3_i_1(LUT2)为例，Transition默认为rise/fall，即上升沿下降沿都支持，在Transition为默认值时，约束命令如下

set_max_delay -through [get_cells ff3_i_1] 1.111

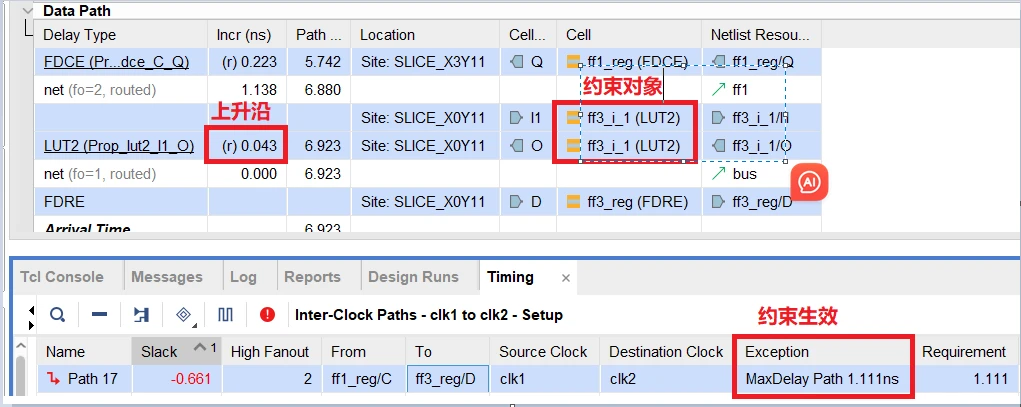

查看对应的时序报告结果，此时ff3_i_1使用为上升沿时约束生效

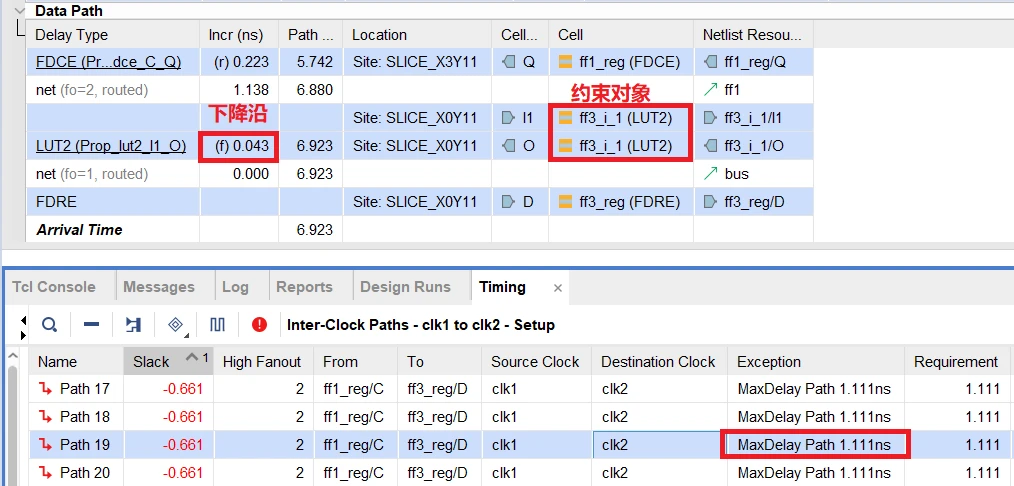

查看ff3_i_1为下降沿时的路径，约束依旧生效

b)修改约束，指定Transition为下降沿fall_through

set_max_delay -fall_through [get_cells ff3_i_1] 1.111

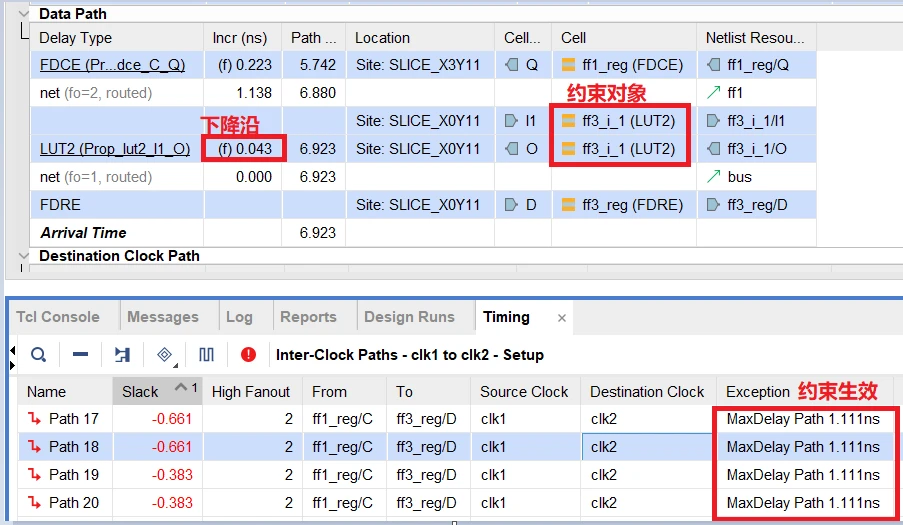

此时时序路径中ff3_i_1为下降沿的4条路径，约束生效

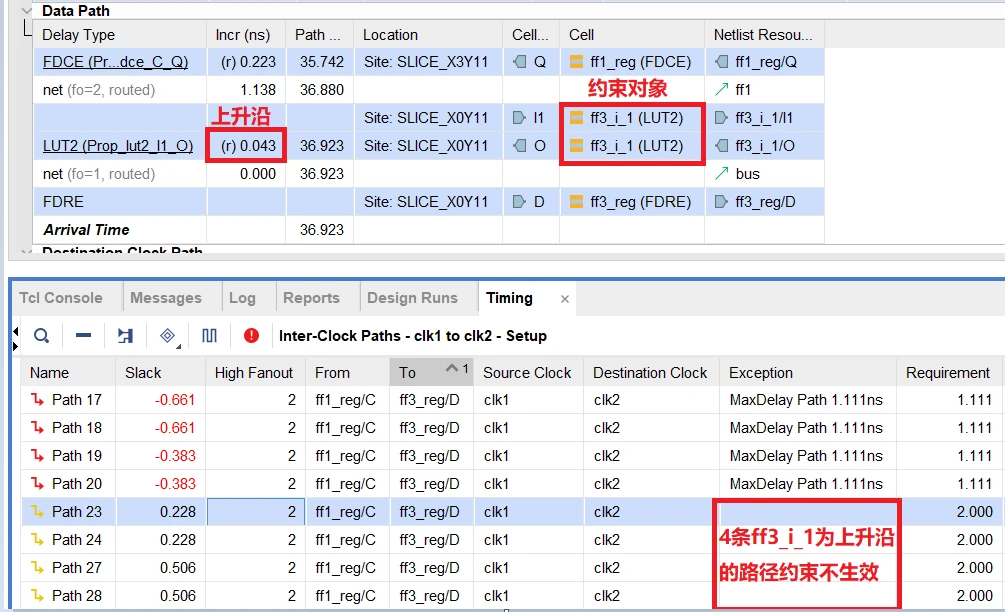

ff1_reg到ff3_reg的另外4条路径中因为ff3_i_1为上升沿，故约束不生效

3.2.2 约束对象为Cell pin/Net

当through point的对象更加具体，如为pin时，此时Transition是体现在对应对象的时序边沿上

a)修改约束对象为pin，指定ff3_i_1/I0为下降沿fall_through

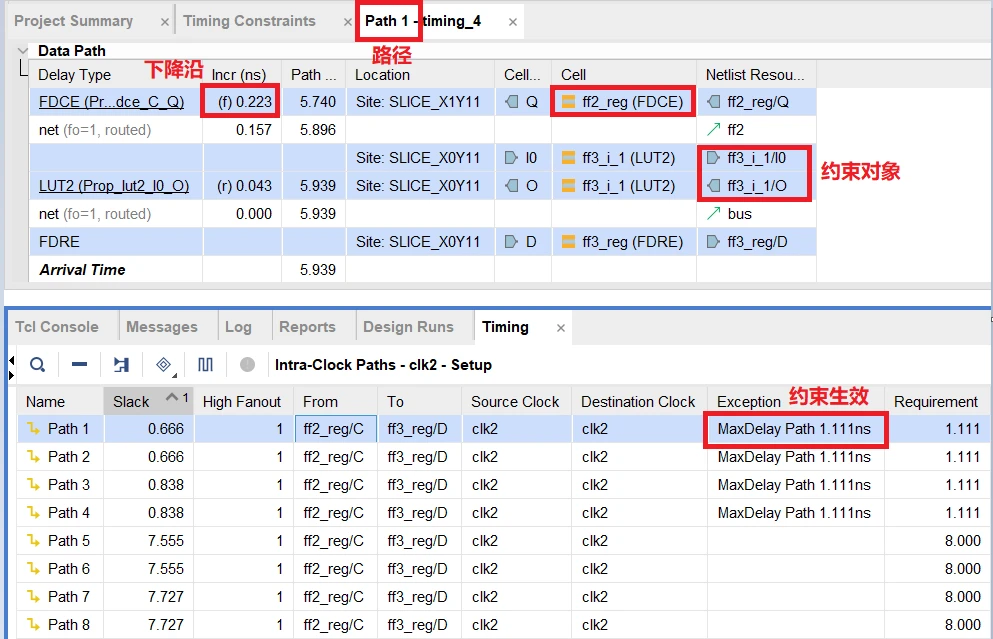

set_max_delay -fall_through [get_pins ff3_i_1/I0] 1.111

时序报告中，ff2_reg到ff3_reg中约束生效的4条路径中，ff3_i_1前面连接的ff2_reg都为下降沿触发

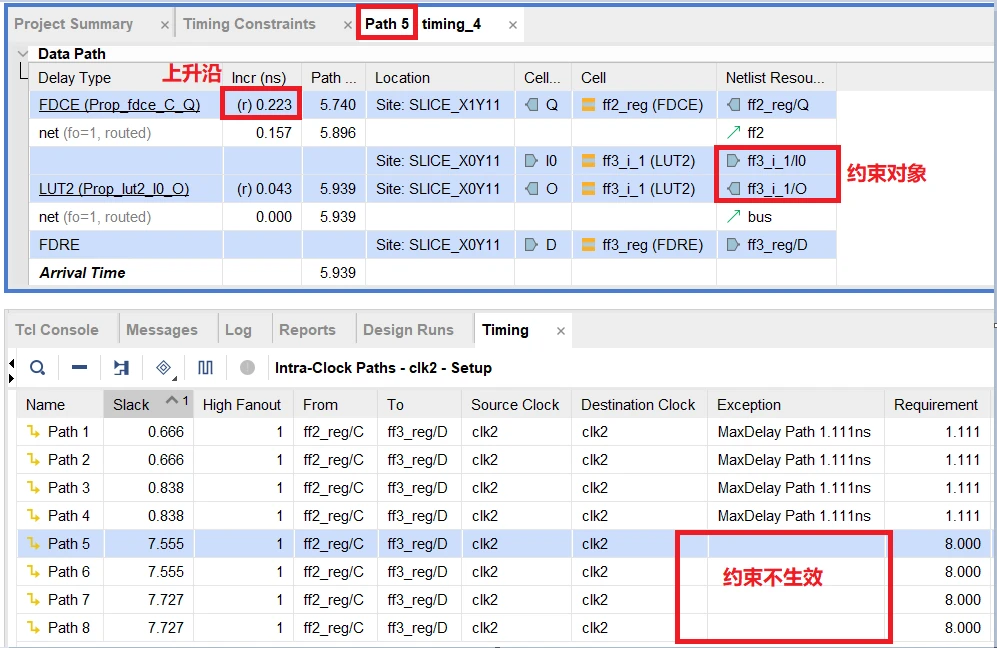

对于另外4条ff2_reg到ff3_reg约束未生效的的时序路径中，ff2_reg为上升沿触发，故不属于约束生效的范围

3.3 to points

to points的与start points的使用相同，可参见start piont的介绍

3.4 rise/fall

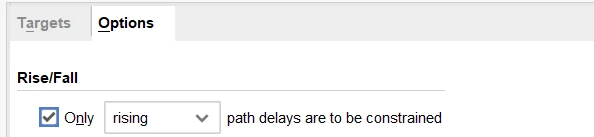

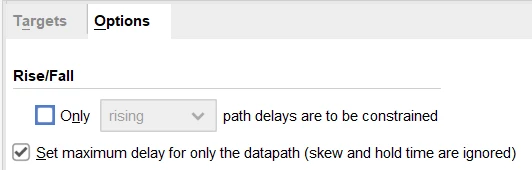

在options中勾选Only rising/falljing path delays are to be constrained，下拉框中选择rising/falling可对约束路径设置边沿生效，边沿为终点数据端口的边沿

以下列约束rise为例

set_max_delay -rise -from [get_clocks clk1] 2.222

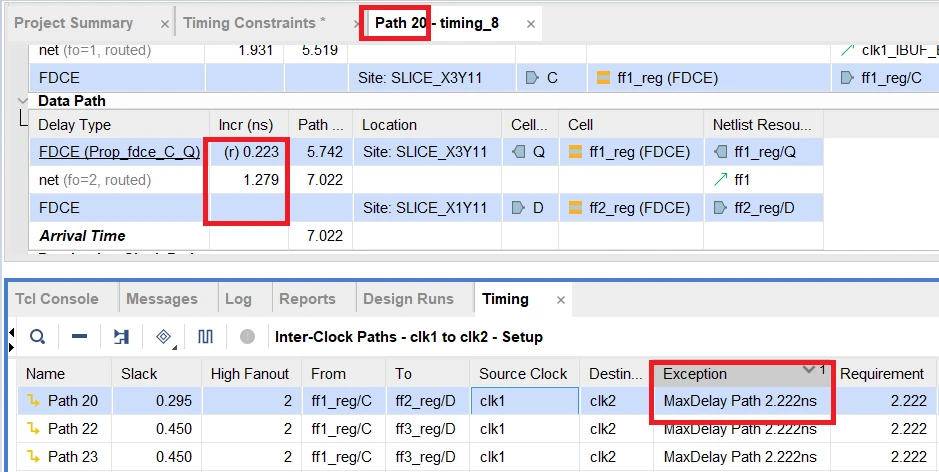

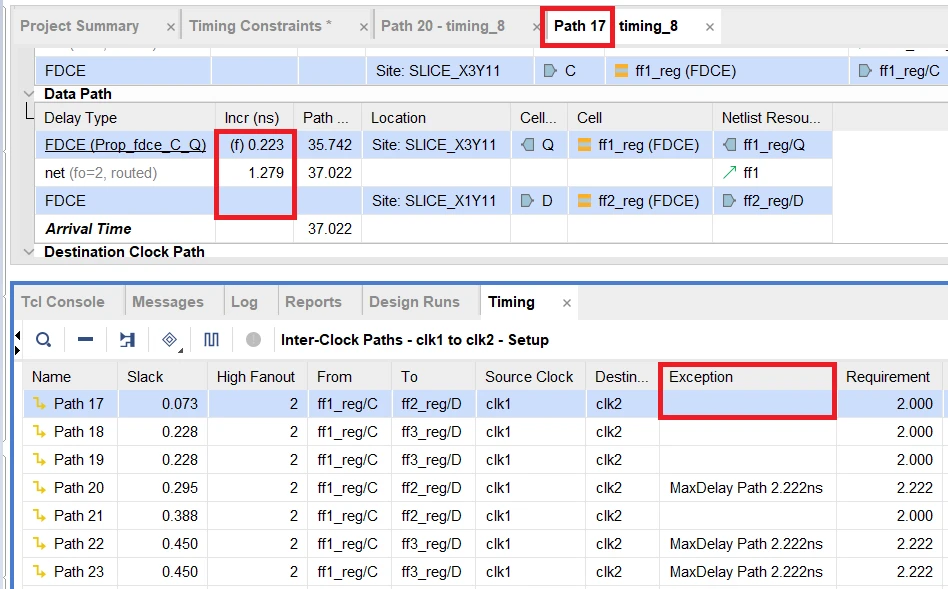

第20号路径生效，对应data path中ff2_reg/D的边沿为上升沿

第17号路径中，data path中 ff2_reg/D的边沿为下降沿，故不生效

​3.5 only datapath

勾选set maximum delay for only the datapath时，将不会考虑发起时钟和捕获时钟间的skew和hold检查。带有only the datapath设置时必须指定from对象

示例约束如下

set_max_delay -datapath_only -from [get_clocks clk1] 1.111

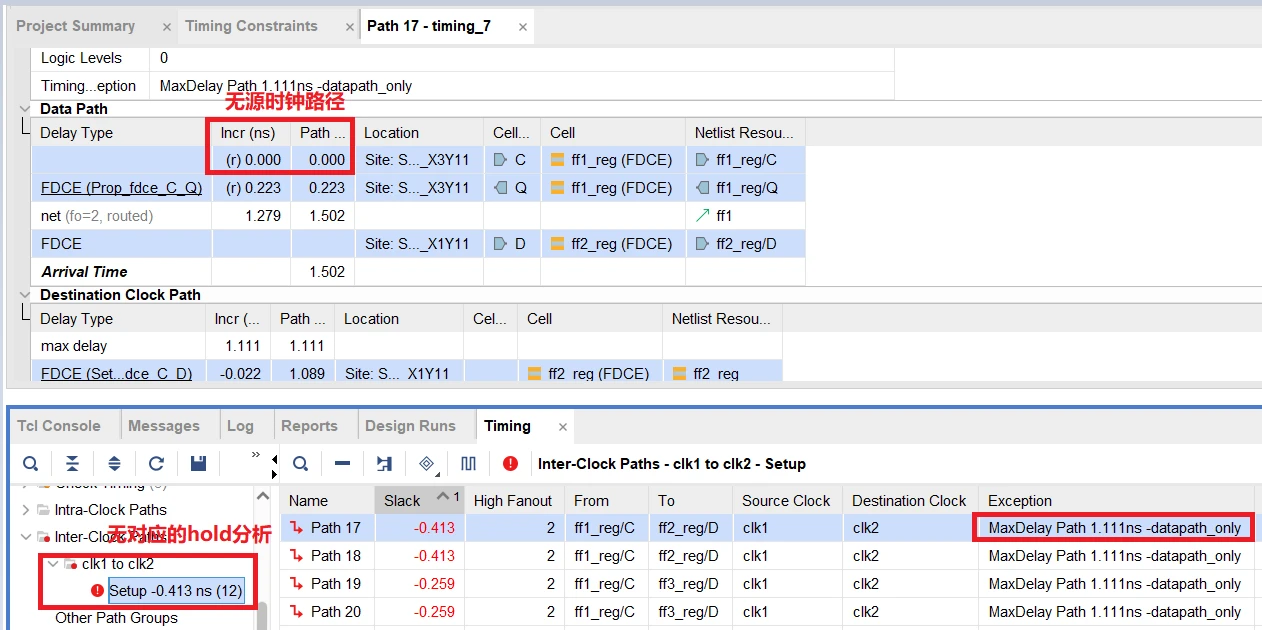

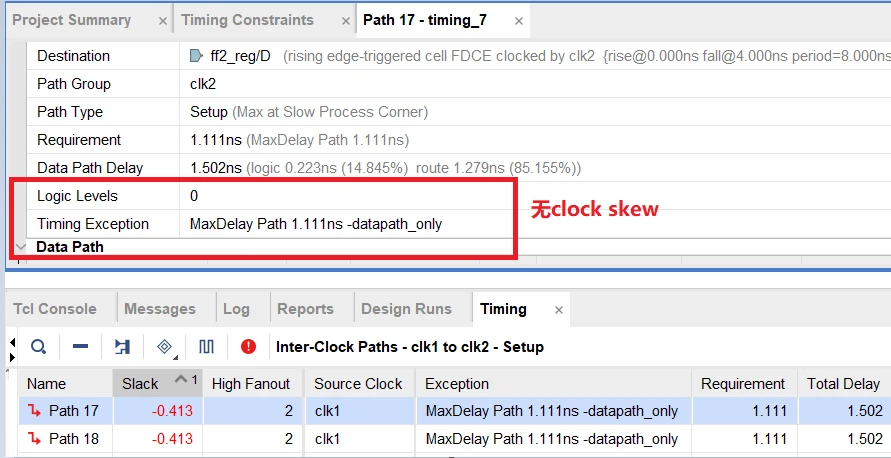

报告如下，无source clock path，无对应的hold分析，只有setup

因为不考虑source clock path，故没有skew

3.6 Reset path

Set max delay约束中存在一个配置项"Remove existing path exceptions before setting path delays"，即约束的路径上如果已存在max_delay时序约束时是否被新的覆盖

以如下两条约束为例，

set_max_delay -from [get_clocks clk1] -to [get_clocks clk2] 1.111
set_max_delay -from [get_clocks clk1] 2.222

第二条max_delay无reset_path时，尽管第二条是后加的，但生效的是第一条约束1.111

如果第二条约束添加-reset_path，则会覆盖第一条的约束

set_max_delay -from [get_clocks clk1] -to [get_clocks clk2] 1.111
set_max_delay -reset_path -from [get_clocks clk1] 2.222

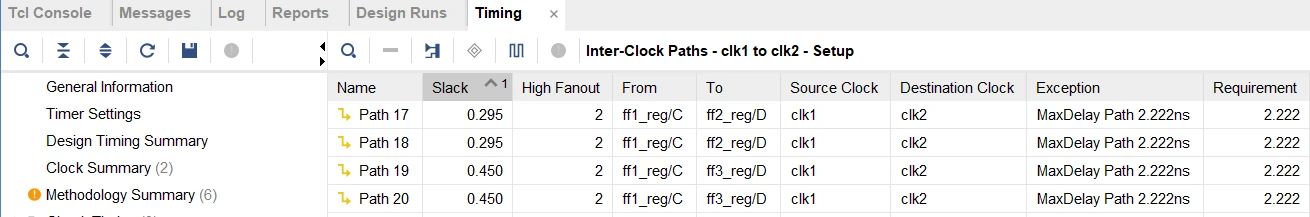

报告结果如下图

3.7 多对象设置

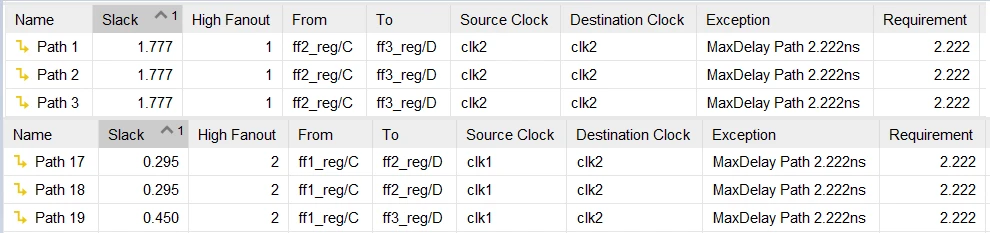

    start/through/to中也可以同时设置多个对象，将同时生效。如下图中对from为ff1_reg/C和ff2_reg/C的时序路径都设置max delay为2.222ns

set_max_delay -from [get_pins {ff1_reg/C ff2_reg/C}] 2.222

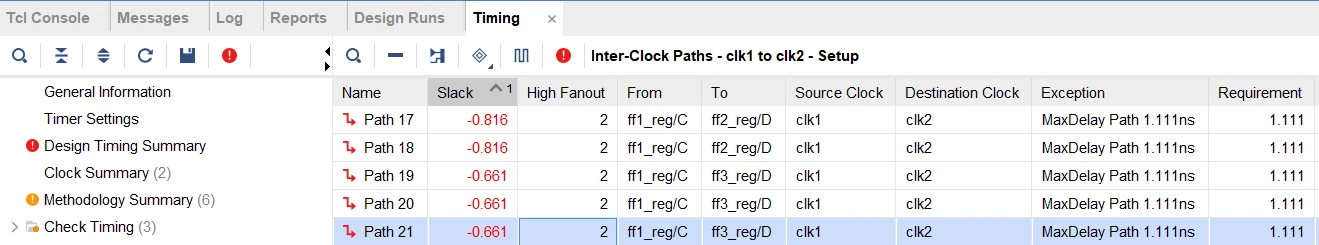

相关路径都将生效
