基于AD9208的2路3G AD和AD9172的2路12G DA FMC子卡

 1、简介

FMC1230是一款基于AD9208+AD9172的FMC载板，板卡具有1个FMC HPC接口，可实现2路14-bit、3GSPS ADC采集功能、2路16-bit 12.6GSPS回放子卡模块。可直接与K7/V7等FPGA载卡配合使用，板卡ADC器件采用ADI公司的AD9208芯片，与ADI公司的AD9689可以实现PIN脚兼容。板卡DAC器件采用ADI公司的AD9172芯片（与AD9173/9174/9176兼容）。

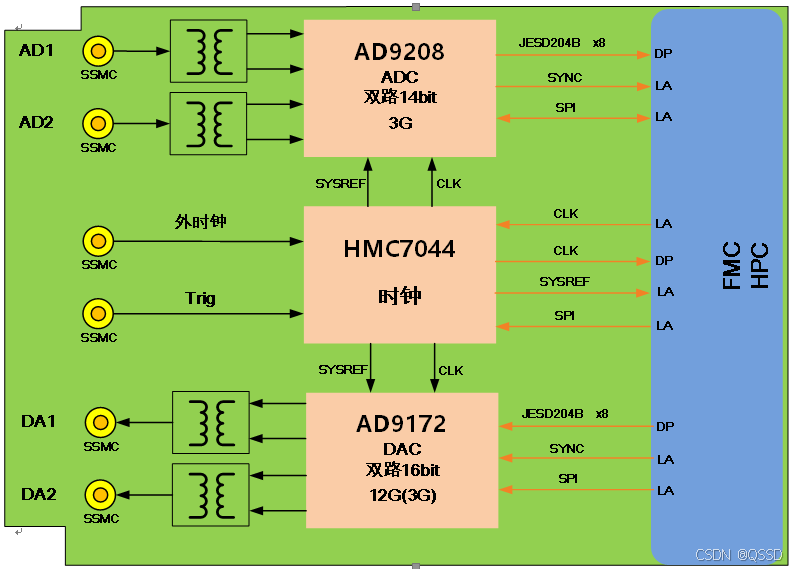

2、功能框图

3、技术指标

ADC指标：

•  JESD204B接口，最高支持16Gbps/lane；
• SNR：57.2dBFS@2.6GHz,-2dBFS；
• SFDR：70dBFS@2.6GHz,-2dBFS；
• 9GHz模拟输入全功率带宽（-3dB）；

DAC指标：

•  每个DAC具有3个可旁路复用数据输入通道；
•  每个通道最大数据率1.54GSPS；
• 每个通道具有1个独立的NCO；
• 8线、最高15.4GSPS JESD204B接口；
• 12GSPS DAC更新率；

时钟性能：

• 高性能时钟发生器：HMC7044；
•  支持10MHz 晶振，支持外时钟输入；
• 支持1路输入/输出触发信号；

物理与电气特征

•  板卡尺寸：84.1 x 69mm；
•  工作温度：-40°~﹢80°C；
