FMC信号采集回放板FMC-AD2Ch500M-DA2Ch2G

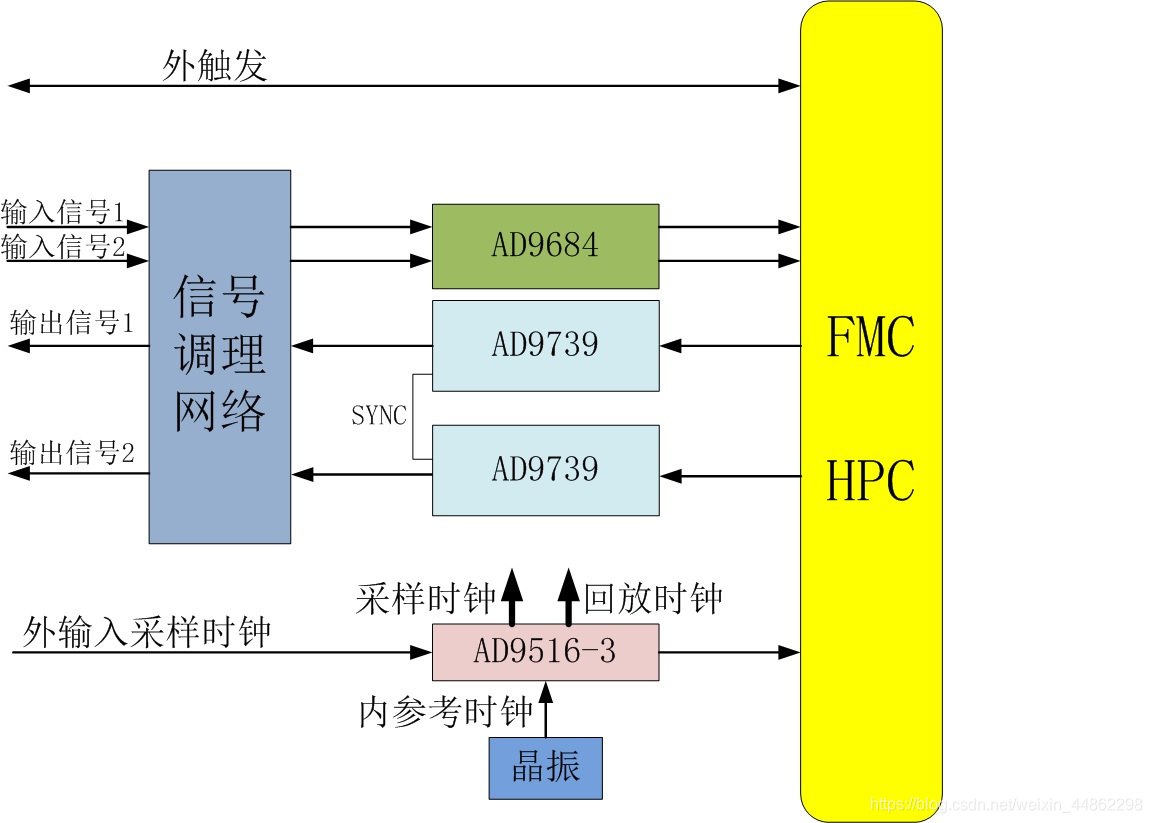

FMC-AD2Ch500M- DA2Ch2G板卡基于 FMC 标准规范，实现 2 路 14-bit、500Msps ADC 同步采集功能，实现2路14bits、2.5Gsps DAC同步回放功能。遵循 VITA 57 标准，板卡可以直接与VME/VXS/AMC/VPX/PCIe FPGA 载板配合使用。与本板卡同步发布的有针对Xilinx FPGA 的 HDL固件设计。板卡ADC 器件采用 ADI的 AD9684芯片，DAC器件采用ADI公司的AD9739，用户可以通过SPI接口配置芯片的工作状态。ADC芯片内部包含两通道的数字下变频器(DDC)，每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和三个支持2、4和8分频的半带抽取滤波器。采样时钟可以采用外输入时钟，或者由板上时钟芯片提供。该板卡主要面向软件无线电、直接射频存储和宽带信号采集回放等应用。

主要指标

1. ADC性能指标：

• 通道数：2；
• 分辨率：14bits；
• 采样率：250~500 Msps;
• 模拟带宽(-3dB)：4.5MHz&
