南京芯麒电子FMC子卡-基于AD9208的4路14bit 3GSPS AD采集子卡

最新推荐文章于 2025-05-06 21:36:40 发布
最新推荐文章于 2025-05-06 21:36:40 发布
阅读量419 收藏 6
点赞数 3
文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_63776781/article/details/145173563
版权

        FMC513是一款基于FMC+标准的高采样率、高分辨率子卡产品，可实现4路14bit、3GSPS/2.6GSPS/2GSPS AD采集功能。板卡ADC器件采用ADI公司AD9208芯片（兼容AD9689），通过一个高密度连接器（FMC+）可搭配各类FPGA底板一起使用，应用于雷达信号处理、软件无线电、电子战、大规模MIMO等。

  • 标准FMC+子卡（ANSI/VITA 57.4）；
  • ADC芯片采用两片ADI公司AD9208芯片，可实现4路14bit 3GSPS/2.6GSPS/2GSPS AD采集；
  • 时钟选择灵活：内部时钟、外部时钟选择可由载板控制
  • 板卡芯片全部采用工业级芯片。

主芯片

2片AD9208

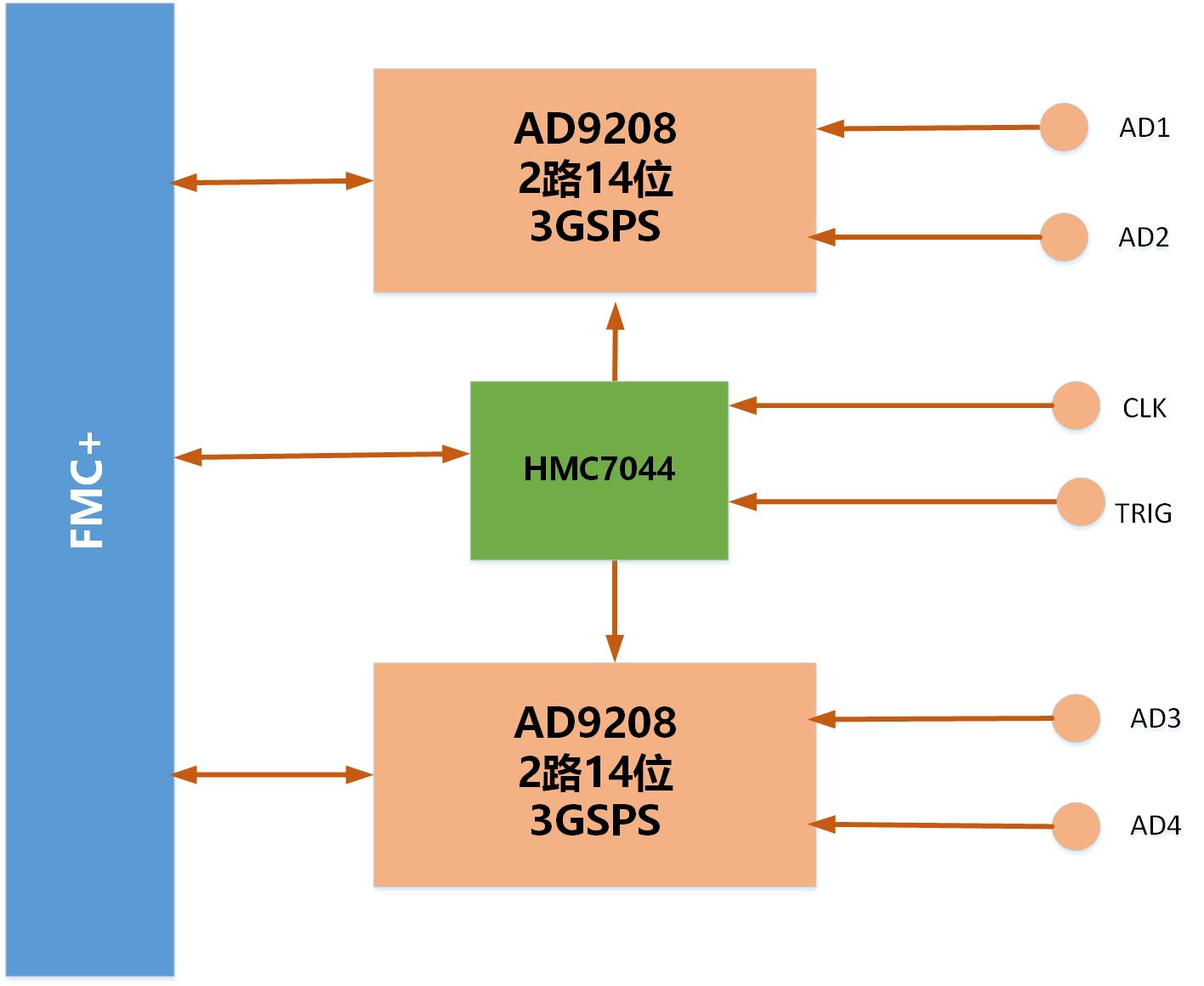

原理框图




主要技术指标

ADC性能指标（AD9208）：

JESD204B(子类1)编码数字输出，最高支持16Gbps/lane；

1.65W总功耗（3GSPS采样率）；

SNR；
