基于RFSOC的8收8发采集回放系统

  1、简介

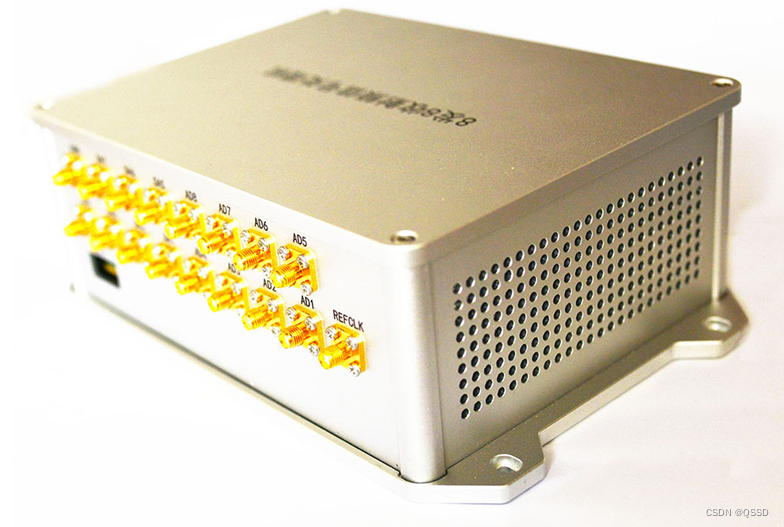

射频收发盒由RFSOC-8R8T板卡为主体构成，其上8路ADC和8路DAC，以及2个QSFP28+光模块。采用 Xilinx ZYNQ UltraScale+ RFSoC 27DR，实现了8路 ADC和8路DAC 端口，并支持外部同源参考时钟。对外J30J上支持27路双向GPIO、2组RS422、1组RS485、2组Uart以及1个千兆网口，ADC最高采样率 4.096GSPS 和DAC最高采样率 6.5536 GSPS；升级为47DR后，ADC采样率最高可达5GSPS以上，分辨率14bit；DAC采样率为9.8G 14bit。相比分立的ADC和DAC传统方式，此方式集成在一起，省去了LVDS/204B接口，且无需考虑多通道同步，非常适合MIMO应用。

光纤采集设备由3U VPX主机和PXIE主机两种，通过光纤采集卡（PXIE2320或VPX2320+FMC_2QSFP）上传主机；理论存发带宽为4GB/s，实际可达3GB/s。

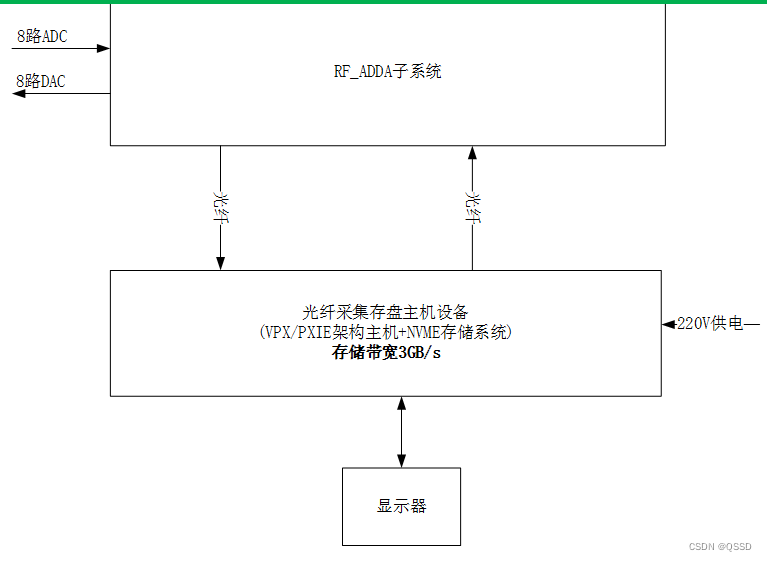

2、功能框图

3、技术指标

射频收发盒：

•  8路ADC (12-bit、4.096GSPS)，升级47DR后（14-bit、≥5GSPS）；
•  8路DAC (14-bit、6.5536GSPS) ，升级47DR后（14-bit、≥9.8GSPS）；
• 2个QSFP28+光模块，最高线速率支持25Gbps；
• 设备内挂载1组DDR4接口， 4GB容量，64bit 2400MHz；
• 设备内1个SD卡槽；
• 设备内1个8~64GB EMMC；
•  对外1路千兆网口（J30J）；
• 对外2路UART；
• 对外2路隔离RS422；
• 对外1路RS485；
• 对外27路PL侧GPIO接口（双向，电平3.3V）；

光纤采集设备

•  3U VPX或PXIE设备可选；
•  220V供电；
• 通过光纤采集卡通信；
•  散热方式：风冷/导冷散热
