UE5 材质-6：菲涅尔效应 Fresnel 节点，及其原理实现的记录，相机向量组件CameraVectorWS，顶点法线节点 VertexNormalWS 与点乘节点 DotProduct

原创 于 2025-10-20 16:27:26 发布 · 155 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ue5 #材质

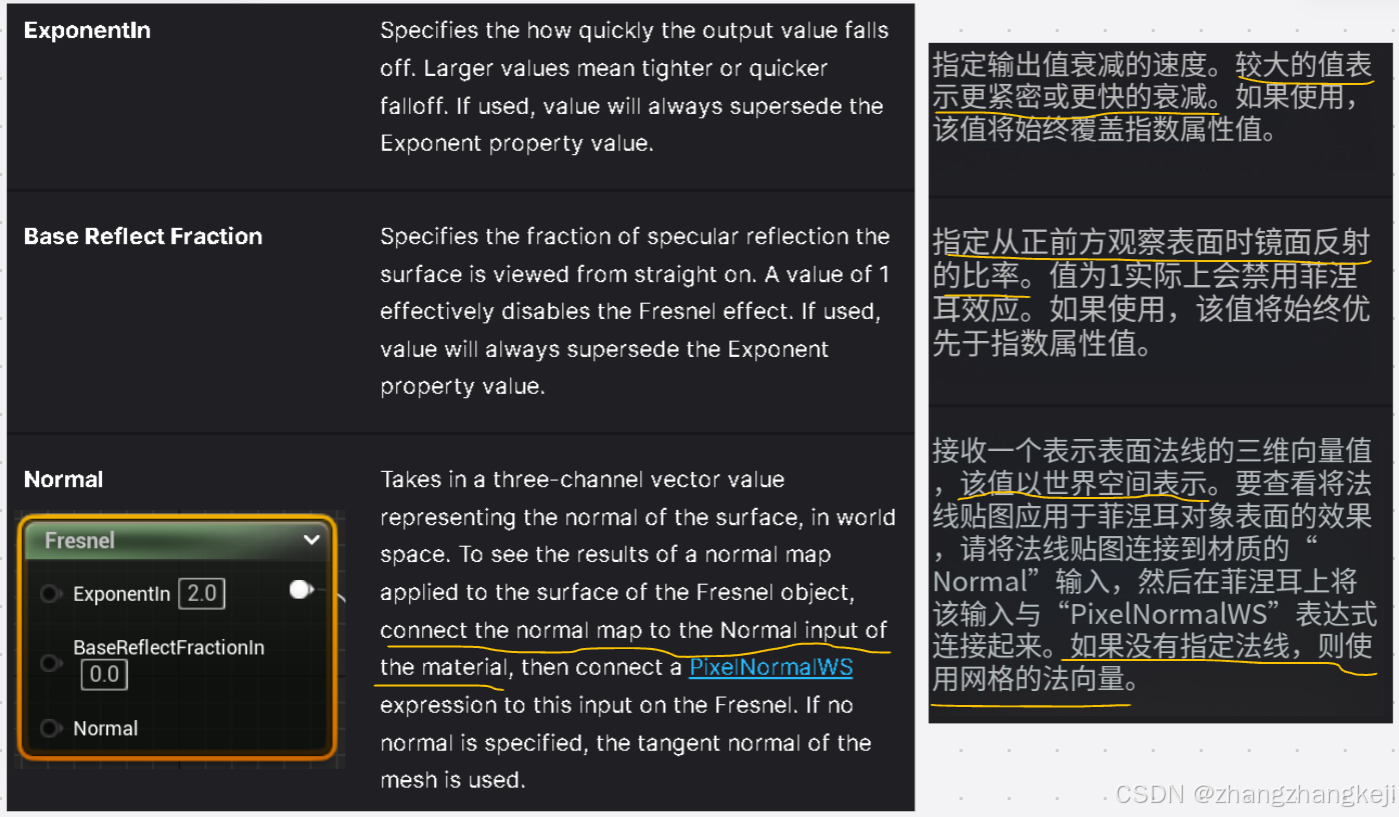

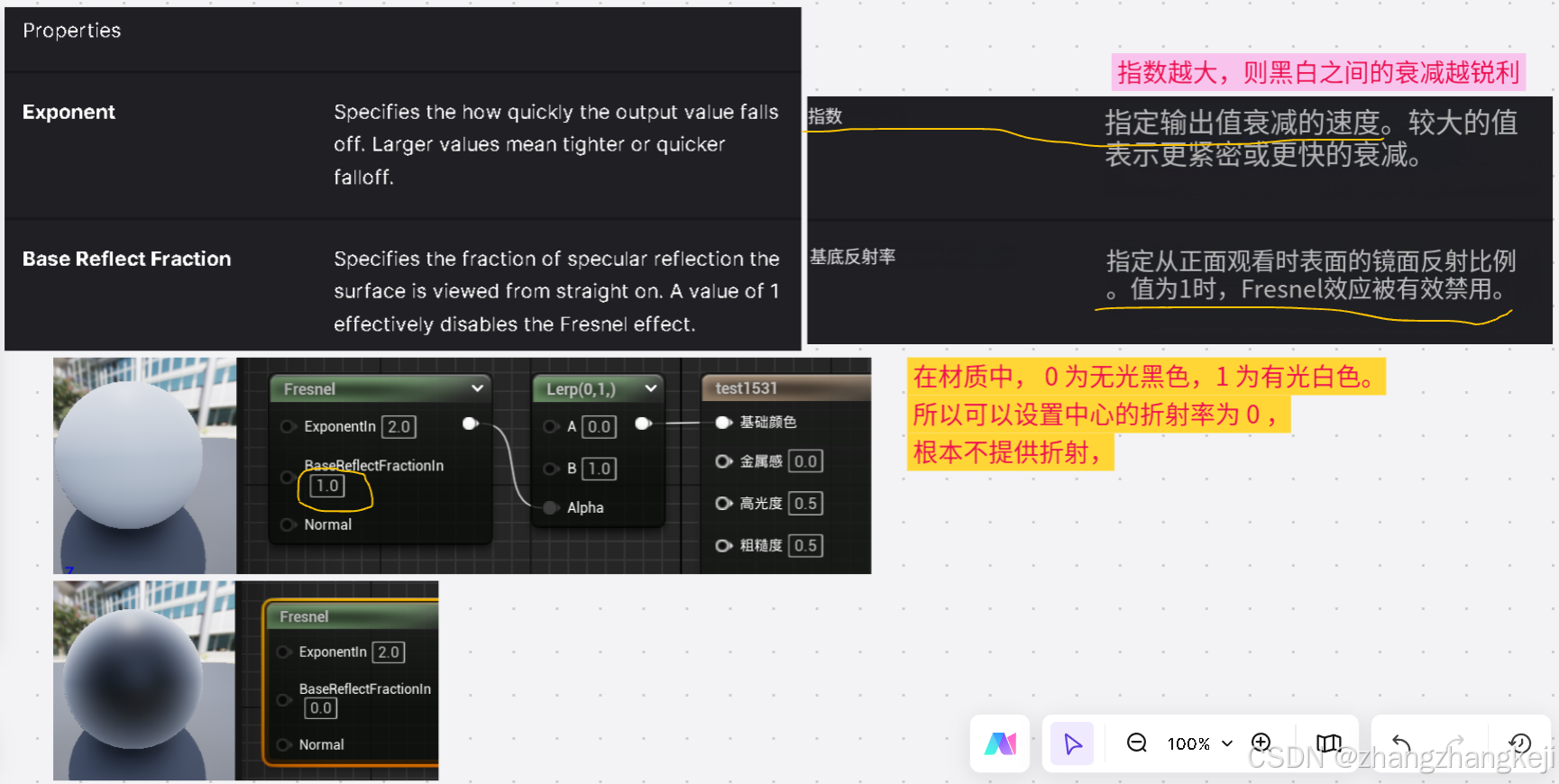

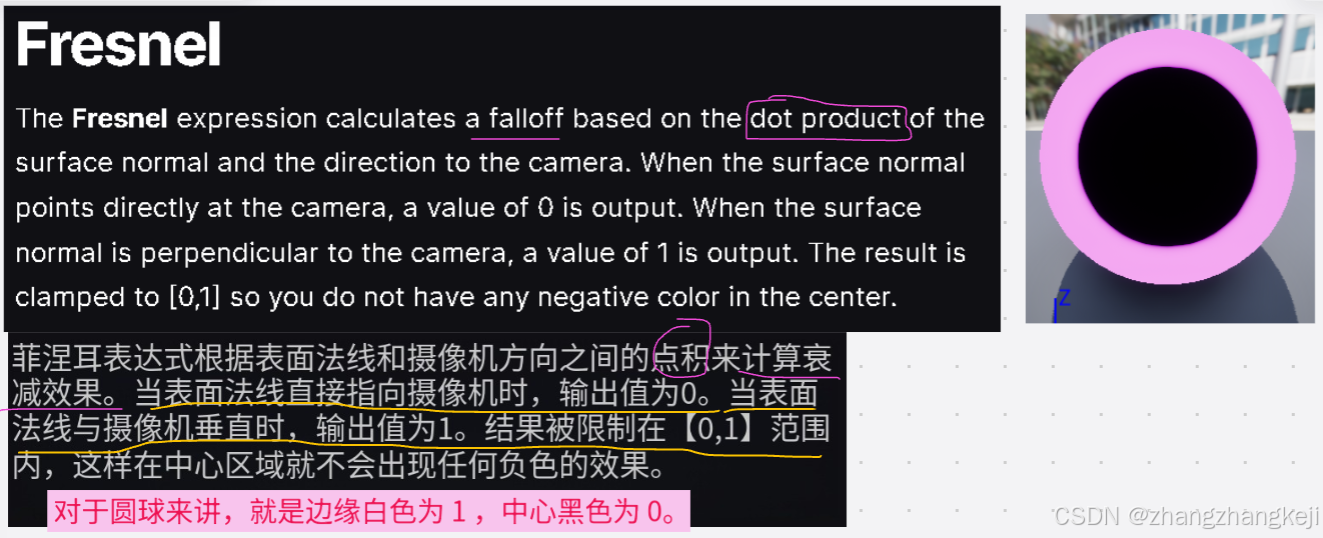

（39）

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

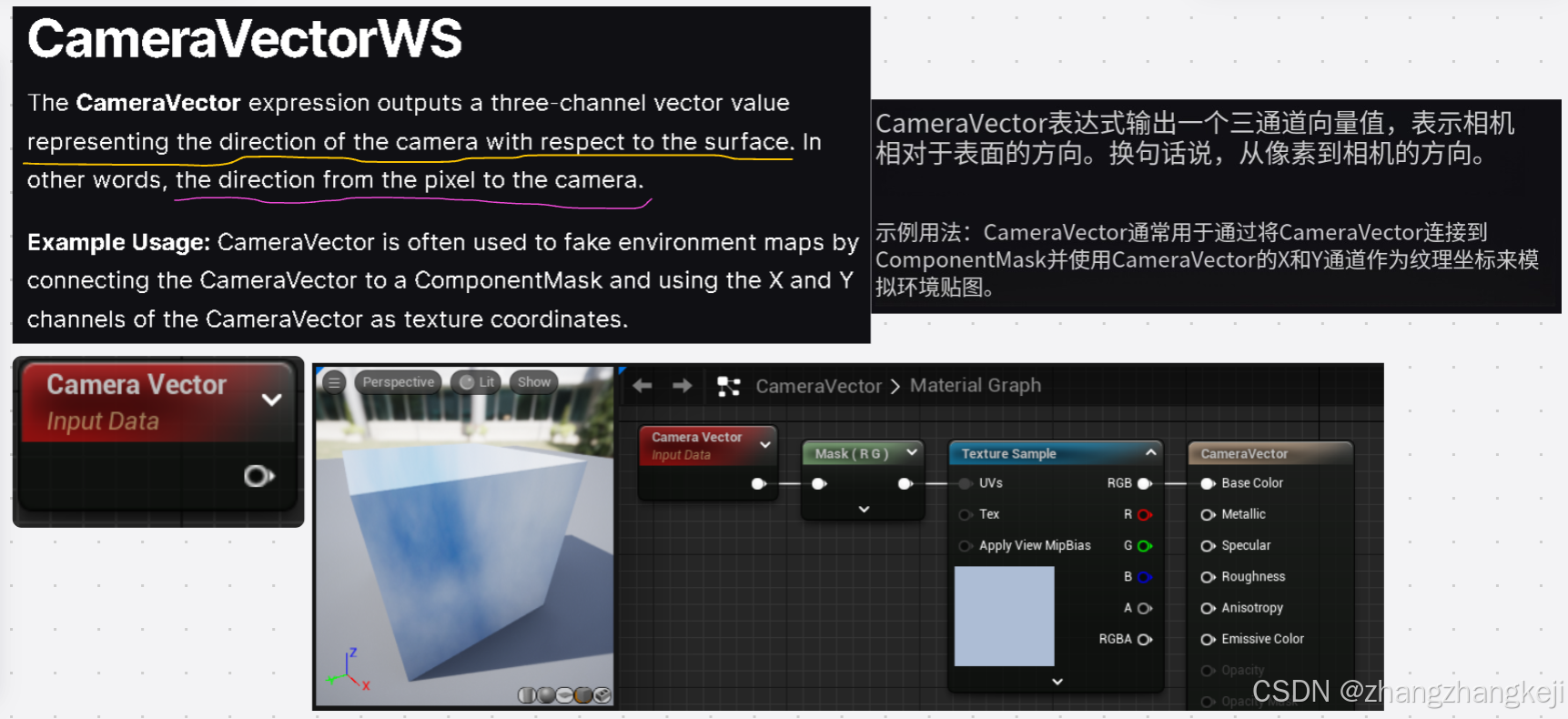

（40）相机向量组件 ：

在这里插入图片描述

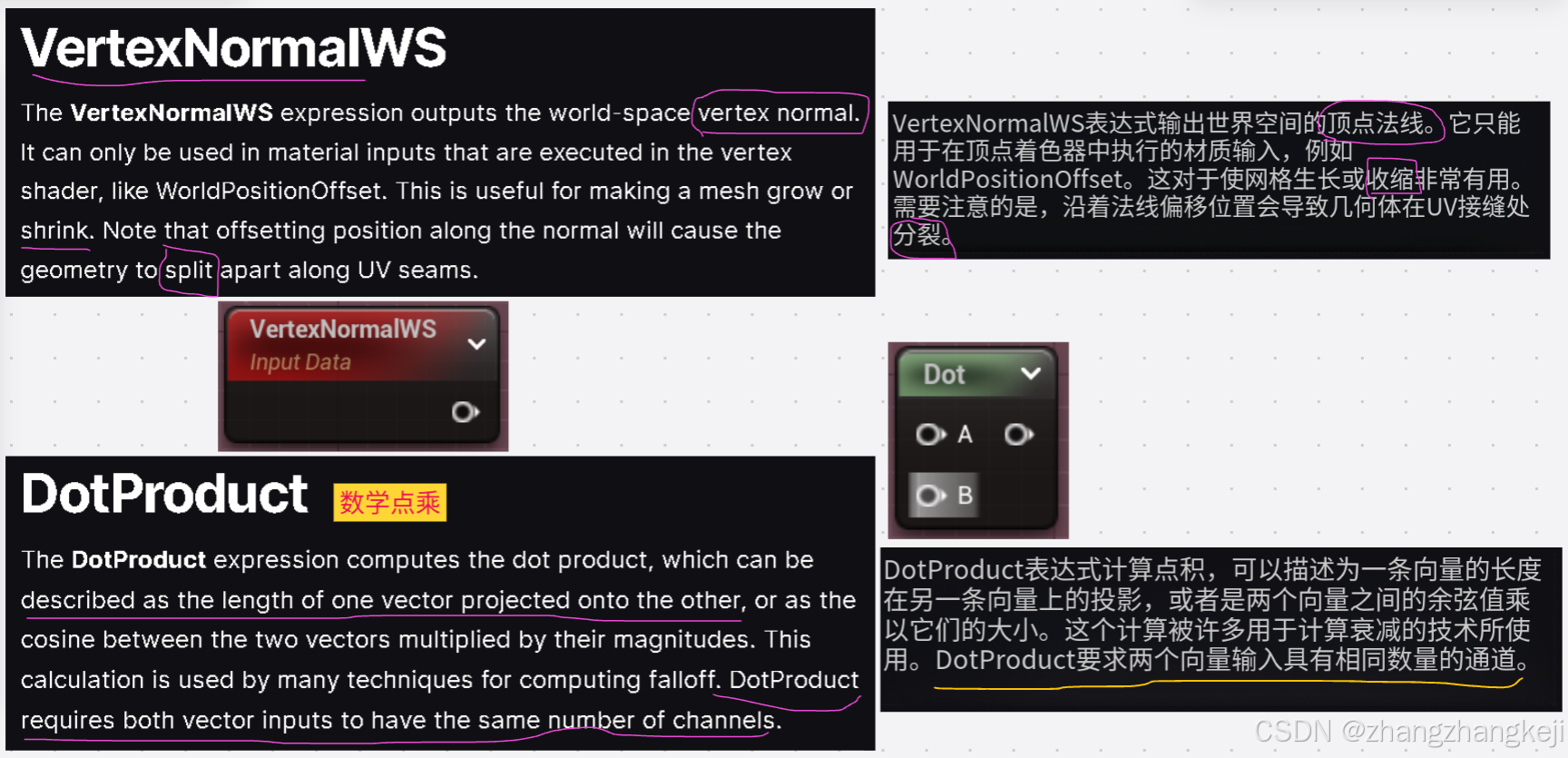

（41）顶点法线节点 VertexNormalWS 与点乘节点 DotProduct :

在这里插入图片描述

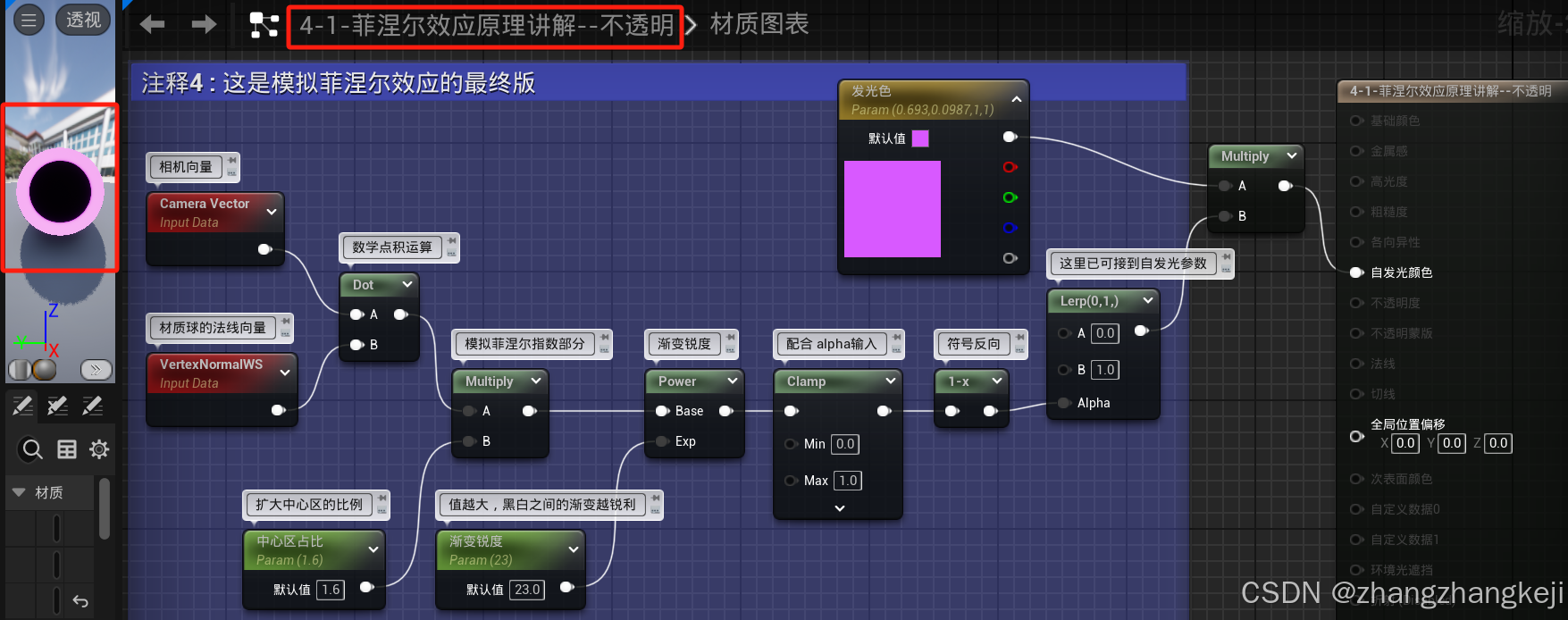

（42）谢谢 B 站上那个博主老师的讲解与分享 ，材质选表面，无光照即可 ：

在这里插入图片描述

（43）

谢谢
