STM32 基础系列教程 32 – Ethnet+Lwip

前言

学习stm32 以太网接口使用，及LWIP使用，用LWIP快速实现一个UDP网络通信功能， 学会基本LWIP的网络数据接收与发送功能，让初学者了解lwip（关于Lwip更多的功能介绍将会在后期的STM32 中级教程中介绍）。



示例详解

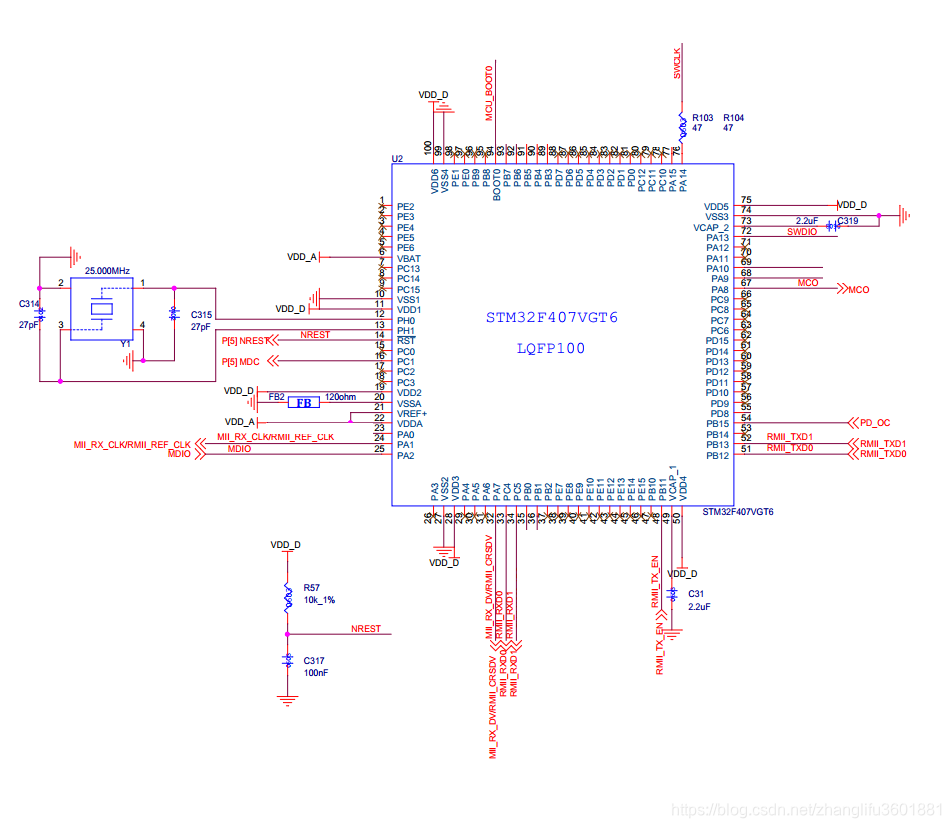

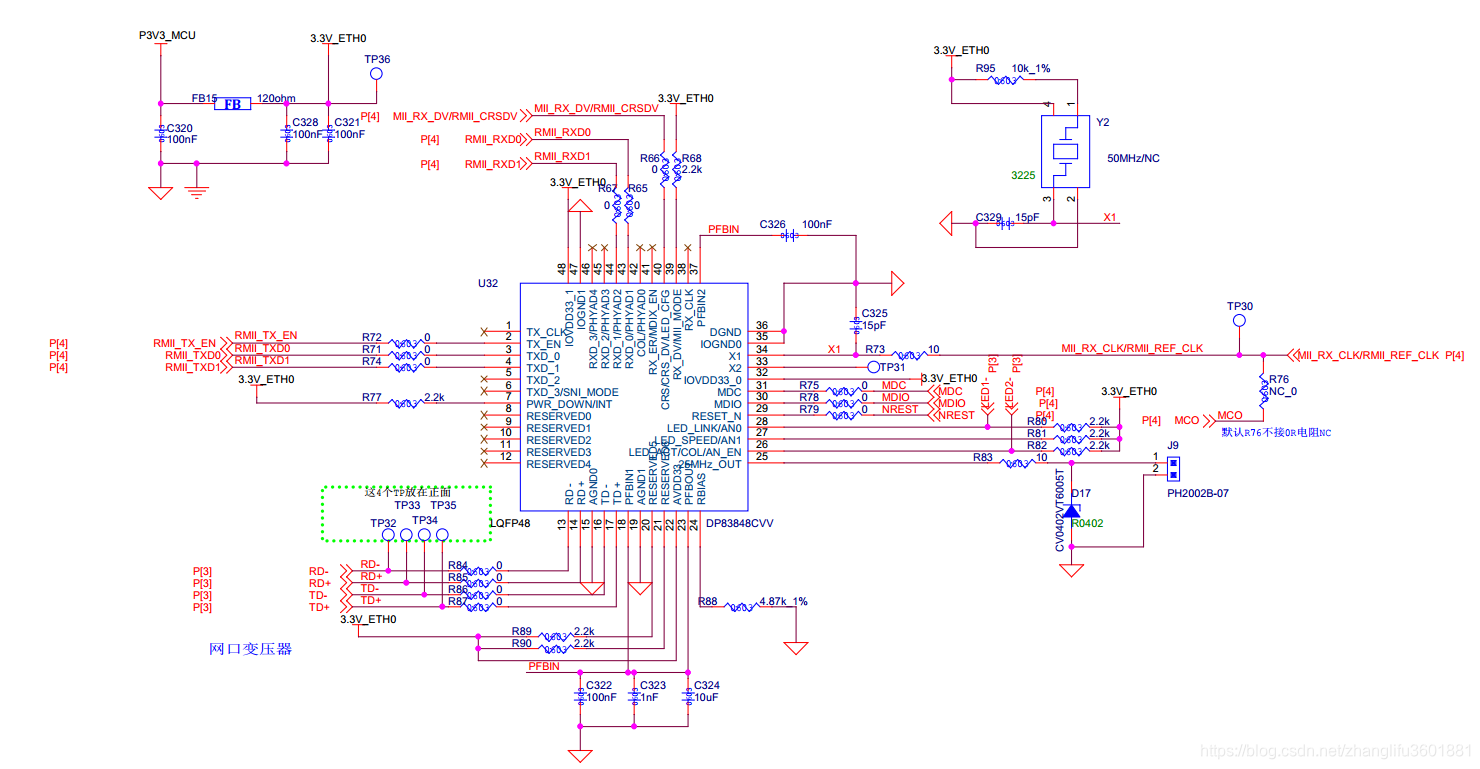

基于硬件平台： MCU 的型号是 STM32F407VGT6, 使用stm32cubemx 工具自动产生的配置工程，使用KEIL5编译代码。本示例所用的最小系统板原理图：



1. 1. 关于CUBEMX工具及KEIL工具的操作将不再细讲，如果还有不熟悉的可以查看之前的教程文档。下面直接介绍工程配置：

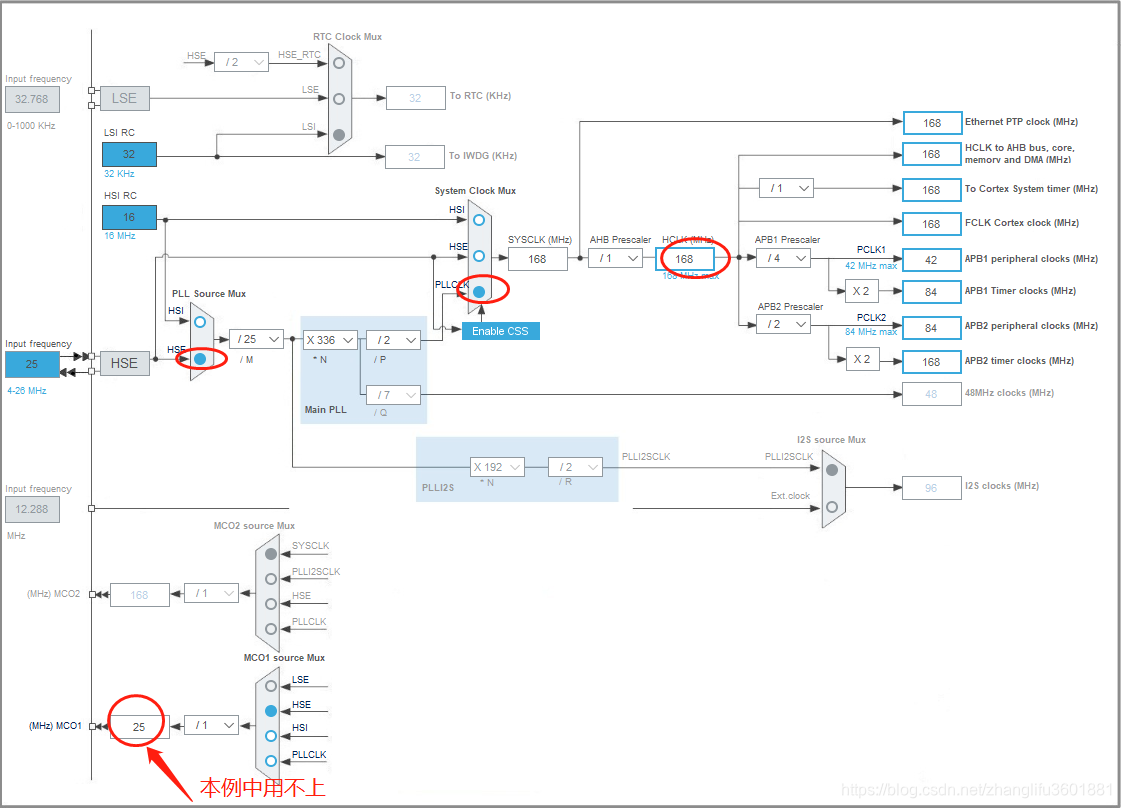

1. 1. 1. 系统时钟树

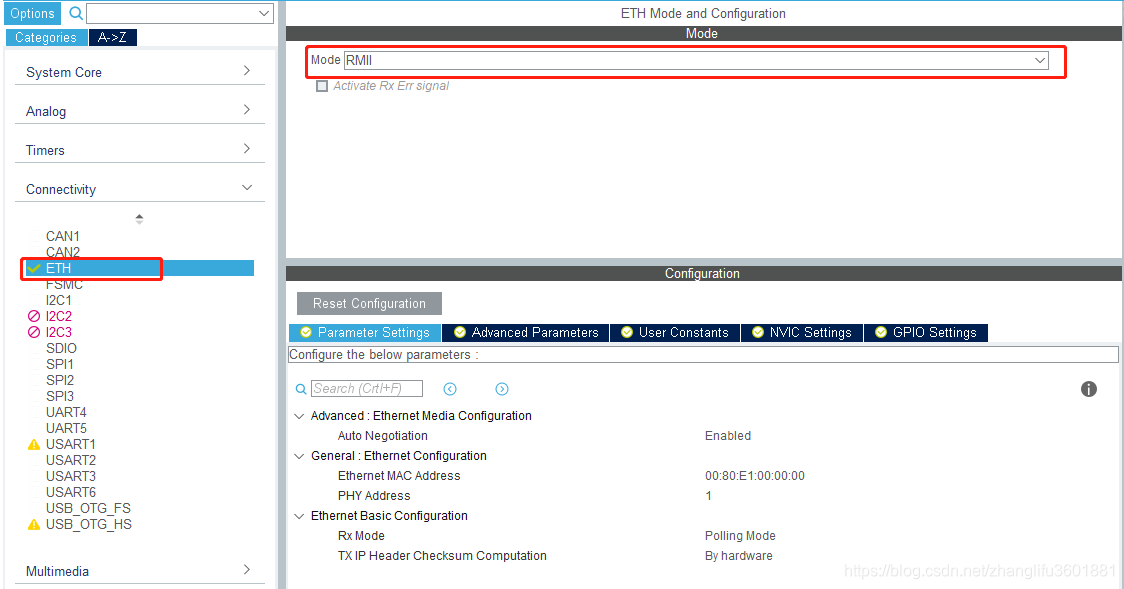

1. 1. 1. 网口配置

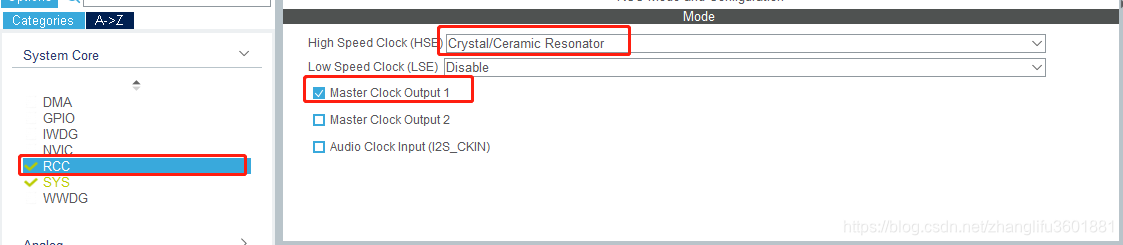

1. 1. 1. RCC配置

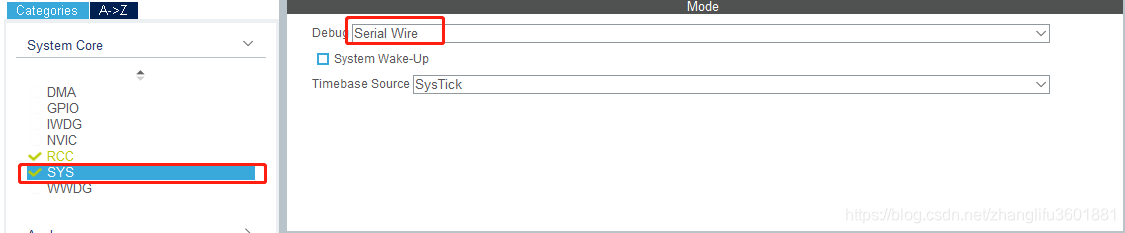

1. 1. 1. SYS配置

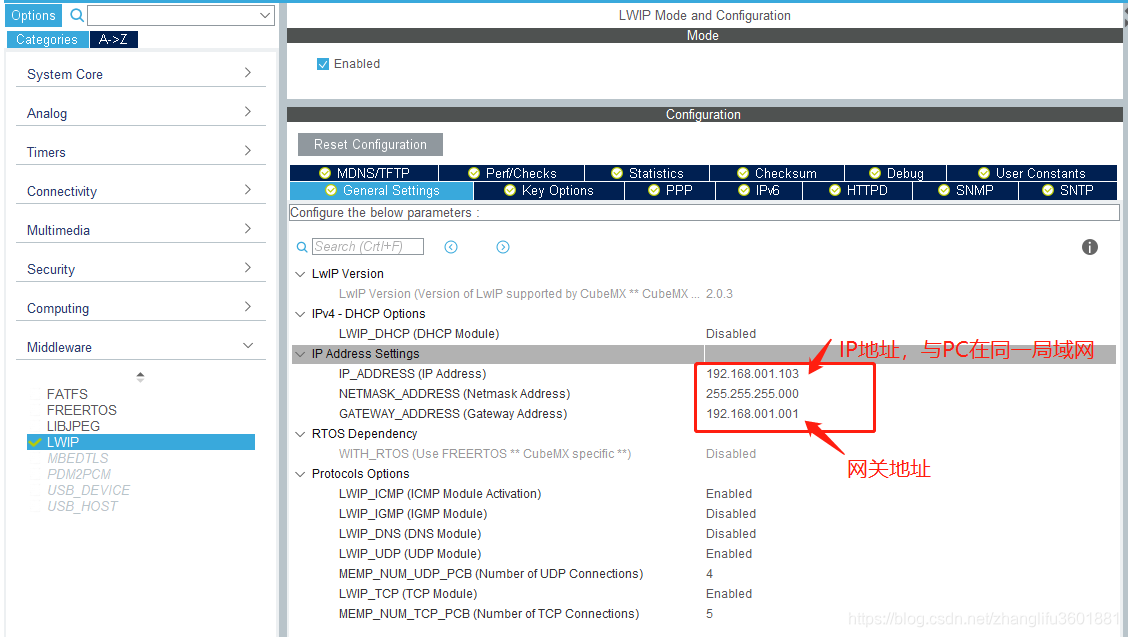

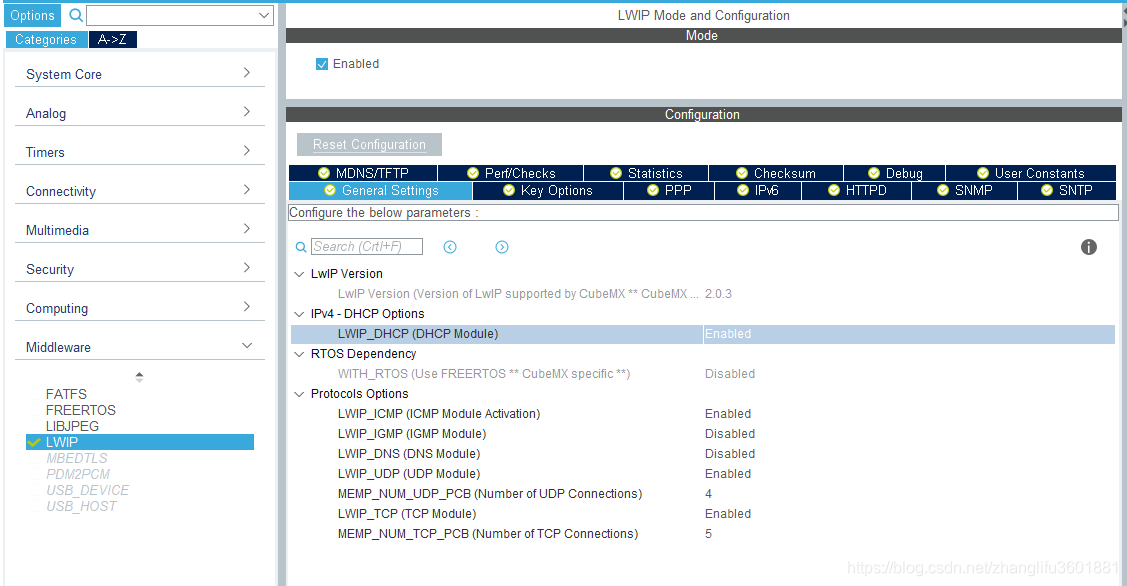

1. 1. 1. Lwip配置（参数可保持默认，也可用静态IP方式，分别设置如下图）

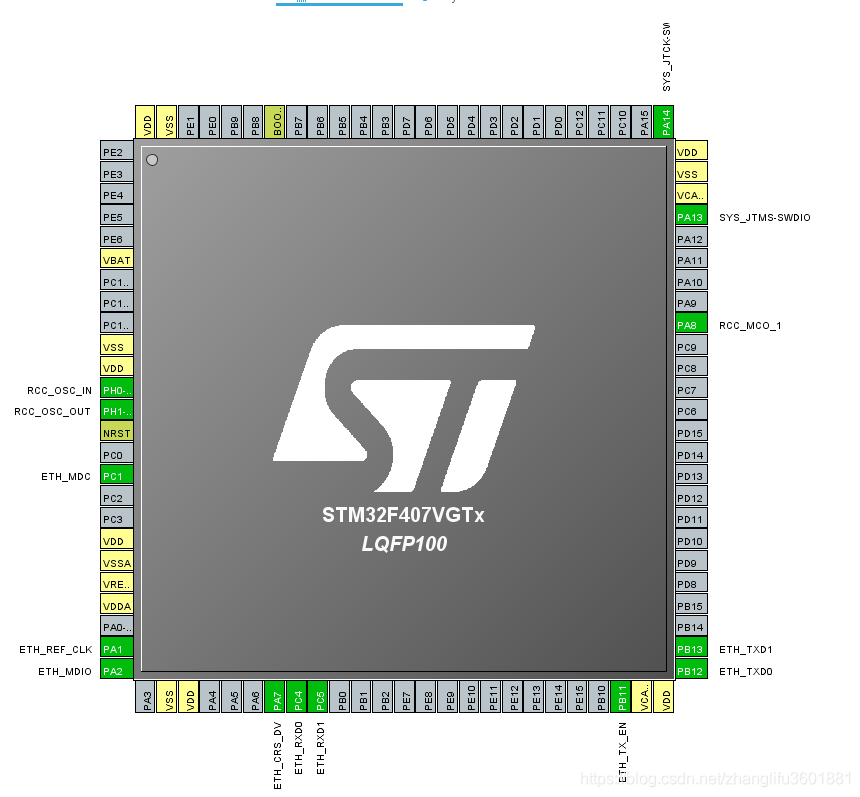

1. 1. 1. 引脚配置

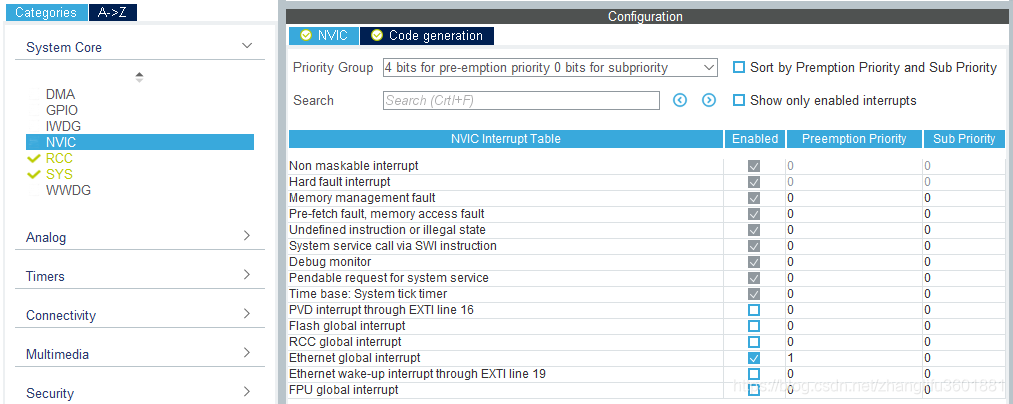

1. 1. 1. 中断配置（保持默认即可）





1. 1. 工程代码

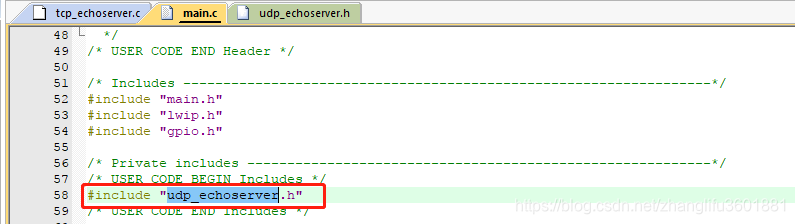

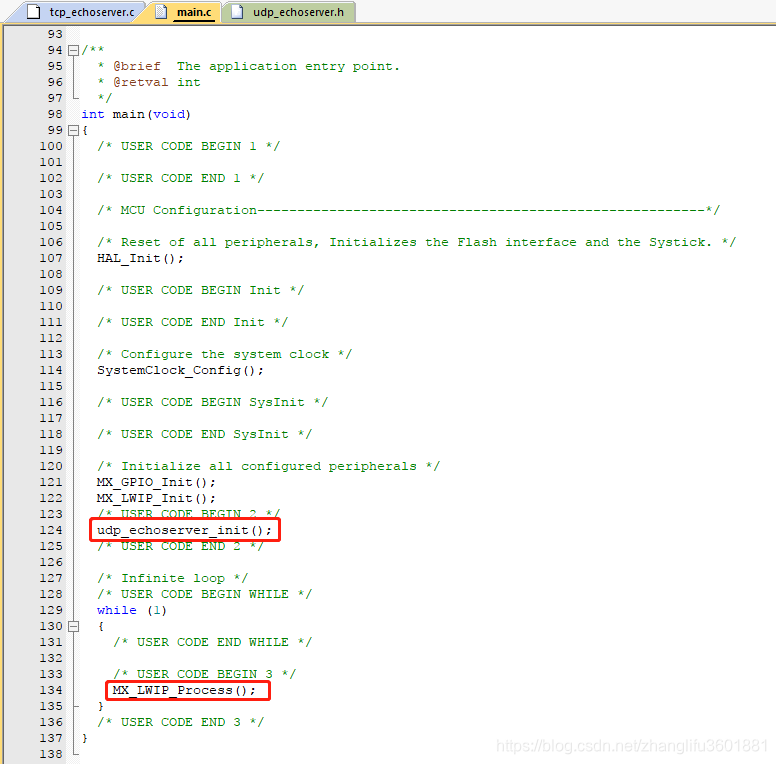

      1. 在main.c 中加入如下图所示代码：

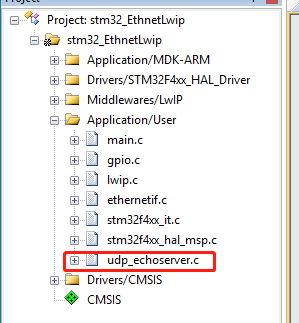

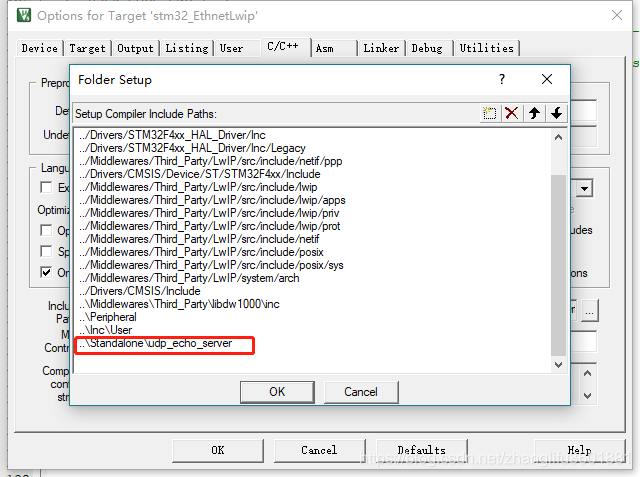

同时给工程加入我们事先准备好的udp_echoserver.c文件并指定udp_echoserver.h路径

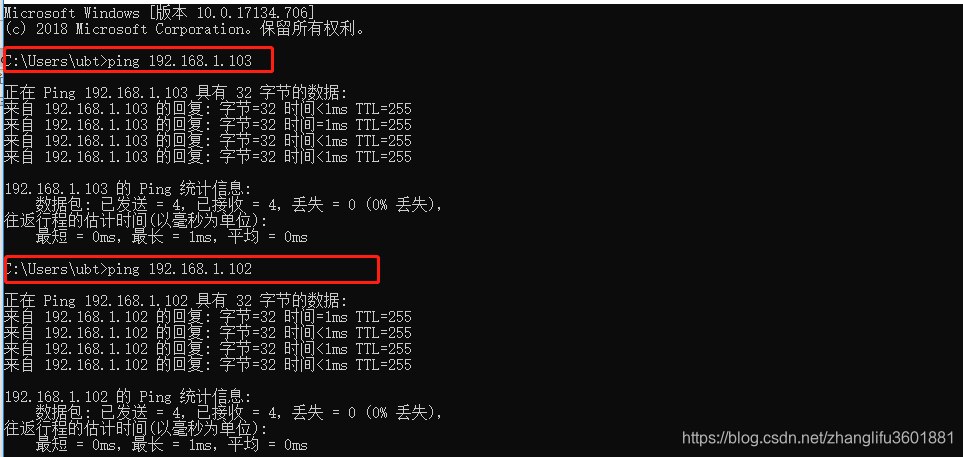

1. 1. 编译工程，下载代码，首先来看静态IP方式（设置的静态IP为192.168.1.103），电脑输入命令win+r，输入CMD 回车，再输入 ping 192.168.1.103 ,给果如下，说明我们的网络接口及LWIP已成功运行，注这里的静态IP地址（192.168.1.103）应跟据实验者的实际电脑ip地址来设（可用ipconfig /all 命令来查看PC的IP地址），只要设置成与PC在同一网段即可：

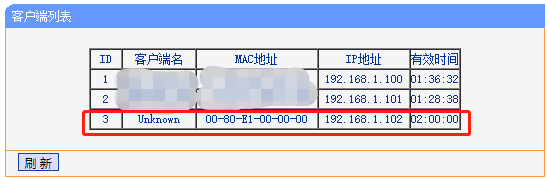

再来看一下DHCP方式，DHCP的ip为路由器自动分配，如果设备网口及LWIP成功运行，在路由器列表中同样也应该可以看到我们的设备：

同时，DHCP方式也应该是可以PING通的。

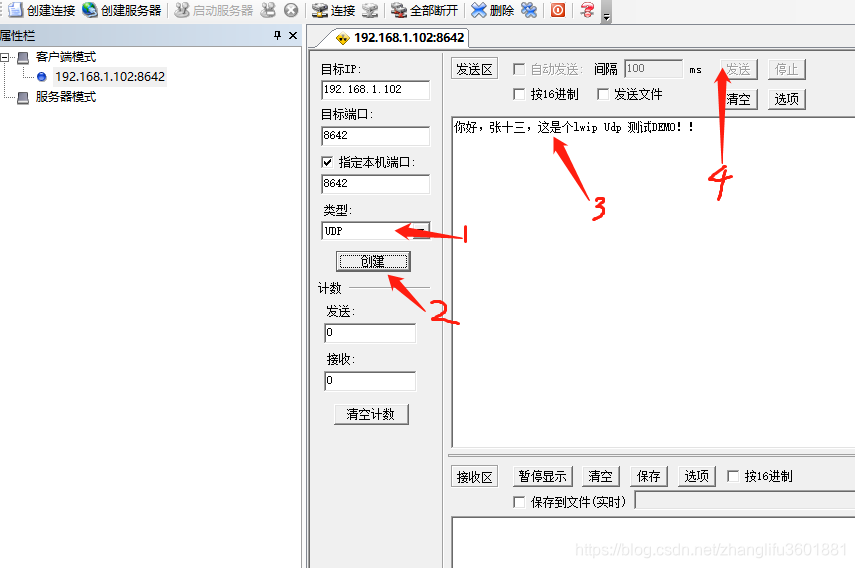

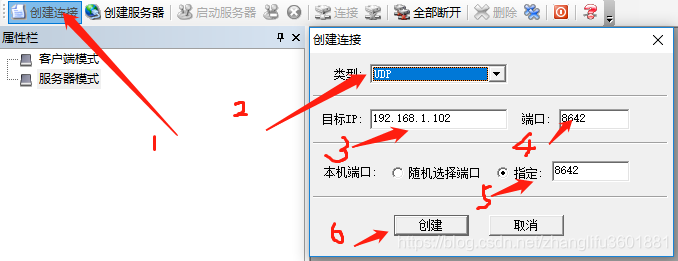

用TCP，UDP测试工具来测试一下UDP收发功能（本例是一个数据回显功能），相应的工具会在资料包中提供，打开软件，按下图所示步骤操作：

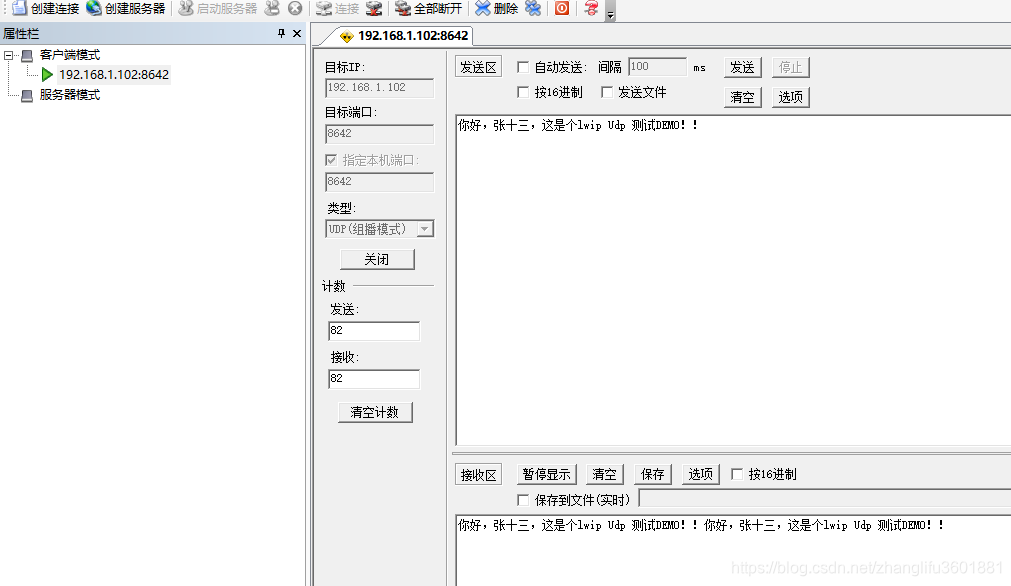

出现如下图所示操作结果：发送什么，回应什么，说明我们的UDP收发功能正常，实验成功！！

OK,本期实验完成！下期见！同时如果大家有什么疑问或是有想了解的其它内容，也欢迎大家留言！！最后喜欢这个公众号的同学们记得加关注了，会有不定期技术干货推出！！

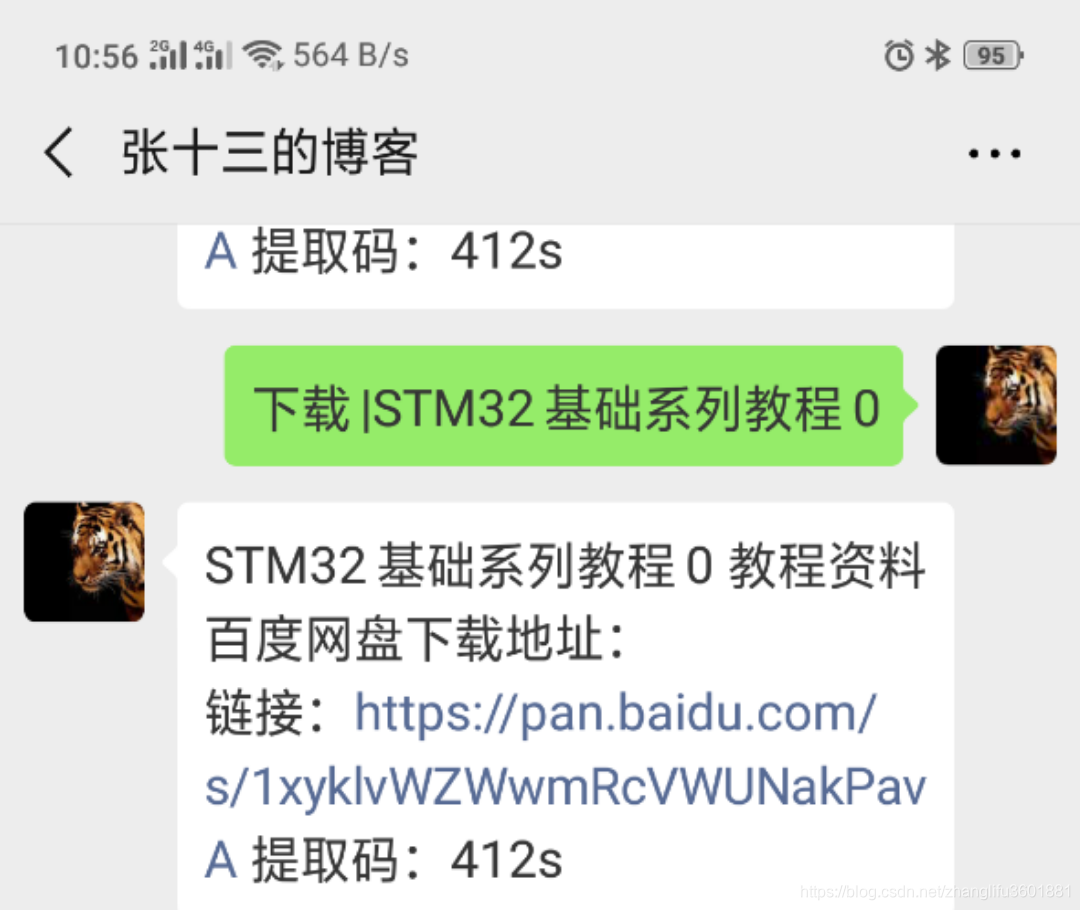

文中资料下载，在公众号里给十三发消息:
