IDELAYCTRL使用error问题

最新推荐文章于 2024-07-24 20:10:31 发布
最新推荐文章于 2024-07-24 20:10:31 发布
阅读量3.3k 收藏 7
点赞数 2
分类专栏： FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhangfangyuan2010/article/details/105833360
版权

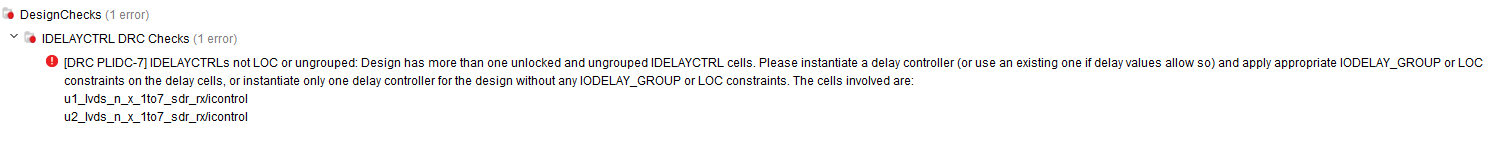

在工程中例化2个相同的IDELAYCTRL会报如下错误在这里插入图片描述
将2个模块中的IDELAYCTRL提取出来，放到顶层中，例化一个，error解决。
