异步FIFO

FIFO系列：FPGA中FIFO的应用
完整工程已上传至优快云：下载链接

• 同步FIFO设计
• 异步FIFO设计
• Vivado FIFO IP核的调用

---

一、概述

☀️异步FIFO是指读写受两个不同的时钟控制，一般用于数据的跨时钟域传递以及不同数据宽度的数据接口。

对于单bit信号跨时钟域可以使用简单的打拍进行同步，而对于多bit信号的跨时钟域传递，就需要使用异步FIFO了。

☀️异步FIFO的主要参数和同步FIFO基本相同，主要的区别的是异步FIFO有读时钟rd_clk和写时钟wr_clk两个时钟。

参数	意义
读时钟	——
写时钟	——
FIFO的宽度	FIFO一次读写的数据位宽
FIFO的深度	FIFO中存储的数据个数
空标志	FIFO已空时发出空信号，以阻止读操作继续读取无效数据
满标志	FIFO已满时发出满信号，以阻止写操作继续向FIFO中写数据而导致FIFO溢出

二、空满判断

2.1 高位扩展法

☀️由于其读写时钟不同，无法用计数器法进行判断。
☀️高位扩展法：将读写地址变量扩展出一个最高位作为判断位，判断位和地址组成读指针变量rd_ptr和写指针变量wr_ptr

对于二进制地址数据，判断方法：

• 对于空标志，rd_ptr和wr_ptr所经过的路径相同，反应在变量数值上就是rd_ptr=wr_ptr ；
• 对于满标志，wr_ptr需要比rd_ptr多走一圈，反应在变量数值上就是rd_ptr和wr_ptr的最高位不同，而其它位相同。

2.2 读写指针同步

☀️由于读写过程由不同时钟控制，所以在比较读写指针前需要先对其进行时钟域同步。如果直接使用二进制数据进行同步的话，会出现多位数据同时跳变，这样就增大了发生错误的概率。
☀️使用格雷码可以降低竞争冒险以及亚稳态发生的概率，相邻的两个格雷码之间只有1位不同。即使发生亚稳态，最坏的情况也只是指针仍是其本身，把上一次的数据覆盖掉，而不会发生地址超前或滞后而导致空满判断错误。所以在同步之前需要先将二进制数据转化为格雷码。

异步FIFO中使用格雷码无法避免亚稳态，它的作用是即使发生亚稳态，FIFO也能正常判断空满。

2.3 二进制数和格雷码之间的转换

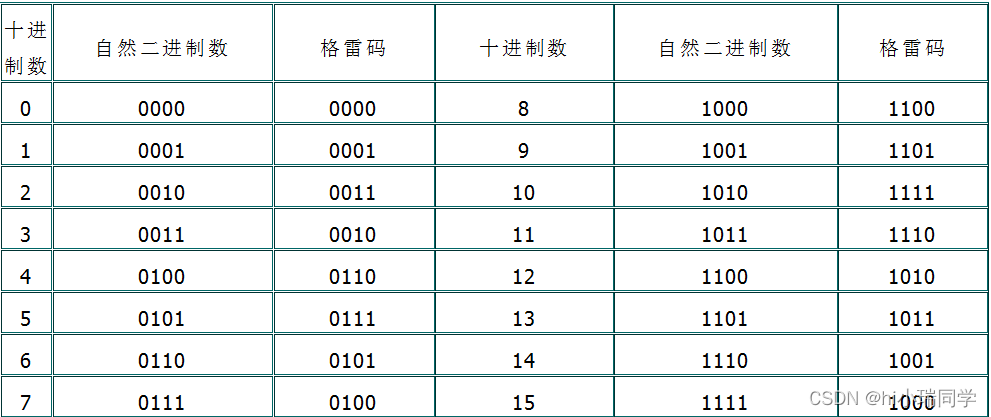

格雷码除了最高位外具有镜像对称的特点。

具体的转化公式如下：

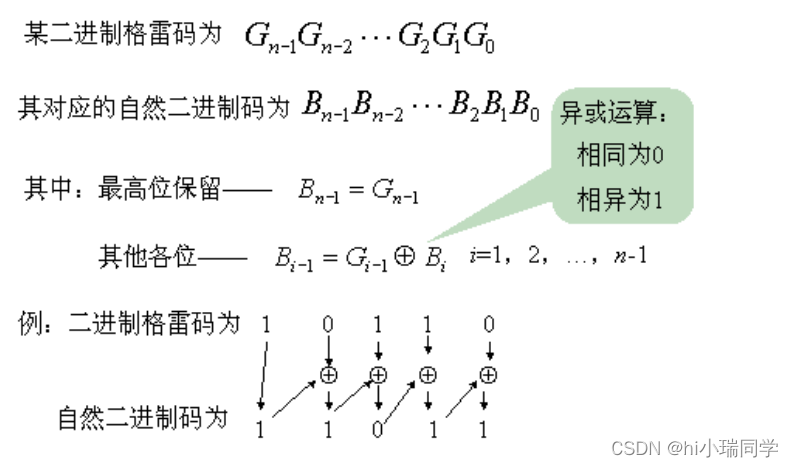

格雷码转二进制：

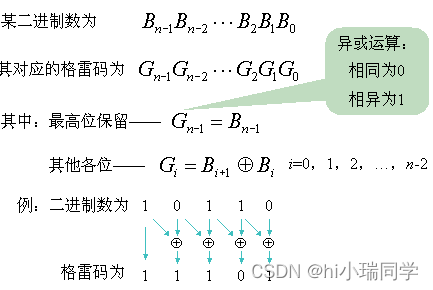

二进制转格雷码：

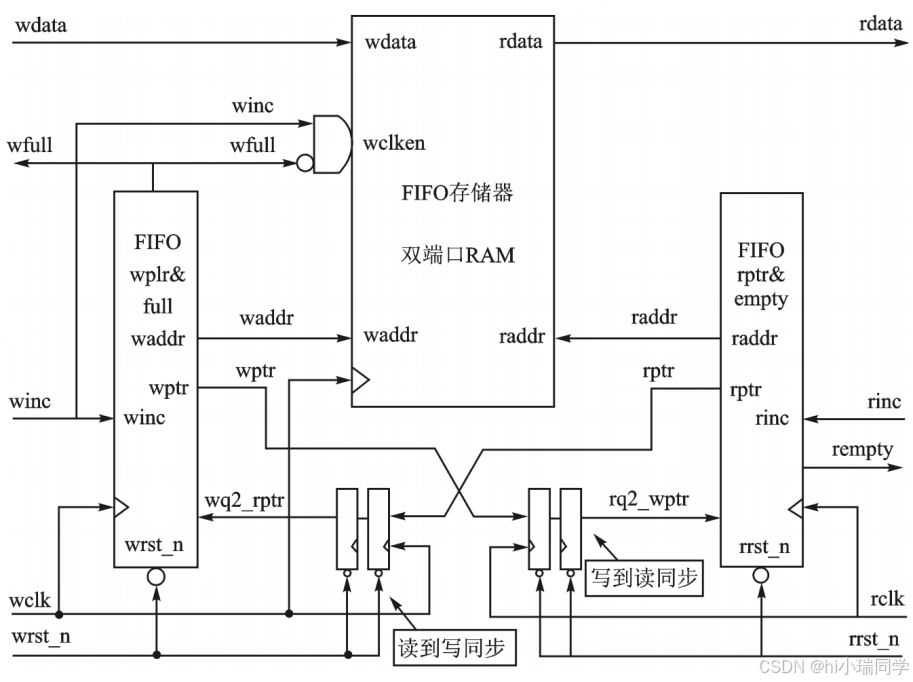

☀️我们将二进制地址指针转化为对应的格雷码wr_gray和rd_gray，然后进行时钟同步：

• 在写时钟上升沿，将rd_gray打两拍得到rd_gray_d2。
• 在读时钟上升沿，将wr_gray打两拍得到wr_gray_d2。

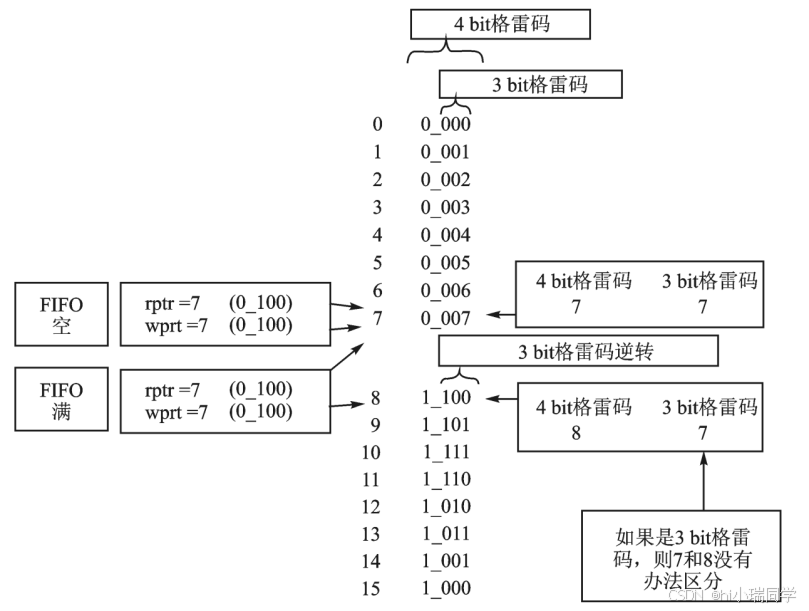

☀️在转化为格雷码后，空满标志的判断标准将不同于二进制：

• 空标志：rd_gray==wr_gray_d2。
• 满标志：wr_gray和rd_gray_d2的最高位和次高位相反，而其它各位相等。

例如：对于深度为8的FIFO，其地址宽度为3，当rd_ptr的二进制数为0001时，如果是满状态的话wr_ptr应该为1001，参考上表，对应的格雷码分别为0001和1101，即最高位和次高位相反，其它各位相等。

三、异步FIFO的深度计算

☀️在跨时钟域数据传递用到异步FIFO时，往往需要计算FIFO的理论最小深度，而实际FIFO深度通常要大于计算值。
☀️现考虑这样的场景，假设模块A以一定的时钟频率不间断地向FIFO中写数据，而模块B以慢于A的时钟频率不间断地从FIFO中读取数据，如果系统一直工作，那么FIFO中的数据会越累积越多，需要FIFO的深度就是无穷大的，这并不现实。所以只有在突发传输过程中讨论FIFO的深度才有意义。要确定FIFO的深度，就要计算出在突发读写这段时间内有多少数据没有被读走。

突发传输：短时间内进行相对高带宽的数据传输

这里举一个简单的题：

问：

一个8bit位宽的FIFO，输入时钟是100MHz，输出时钟是50MHz，设计一个读写包文的缓存是2Kbit，两个包文间的发送时间间隔足够大，求异步FIFO的最小读写深度。

答：

• 发送包文的突发长度是$250Byte$，每个地址存取1个$Byte$
• 输入时钟周期为$10ns$，输出时钟周期为$20ns$
• 前一模块发送包文，写入FIFO所用的时间为$2000/8\ast 10=2500ns$
• 在这段时间内，后一模块接收包文，从FIFO中读出读取的数据量为$2500/20=125Byte$
• 异步FIFO理论最小深度为$250Byte-125Byte=125Byte$

有关FIFO深度计算更细致的讲解，可参考该文章：FIFO深度计算

四、程序

module FIFO_asyn
#(parameter FIFO_WIDTH=8,
  parameter FIFO_DEPTH=16)
(
    input                        wclk   ,
    input                        rclk   ,
    input                        wr_rstn,
    input                        rd_rstn,
    input                        wr_en  ,
    input                        rd_en  ,
    input       [FIFO_WIDTH-1:0] din    ,

    output                       empty  ,
    output                       full   ,
    output reg  [FIFO_WIDTH-1:0] dout
    );

localparam ADDR_LEN=$clog2(FIFO_DEPTH);
localparam PTR_LEN=ADDR_LEN+1;
//读写地址
wire [ADDR_LEN-1:0] wr_addr;
wire [ADDR_LEN-1:0] rd_addr;
//读写指针
reg [PTR_LEN-1:0] wr_ptr;
reg [PTR_LEN-1:0] rd_ptr;
//读写指针对应的格雷码
wire [PTR_LEN-1:0] wr_gray;
wire [PTR_LEN-1:0] rd_gray;
//打拍寄存器变量
reg [PTR_LEN-1:0] wr_gray_d1;
reg [PTR_LEN-1:0] wr_gray_d2;
reg [PTR_LEN-1:0] rd_gray_d1;
reg [PTR_LEN-1:0] rd_gray_d2;
//FIFO
reg [FIFO_WIDTH-1:0] fifo [0:FIFO_DEPTH-1];
//读写指针为1bit判断位和读写地址的拼接
assign wr_addr=wr_ptr[ADDR_LEN-1:0];
assign rd_addr=rd_ptr[ADDR_LEN-1:0];
//二进制转格雷码
assign wr_gray=(wr_ptr>>1)^wr_ptr;
assign rd_gray=(rd_ptr>>1)^rd_ptr;
//空满判断
assign empty=(wr_gray_d2==rd_gray) ? 1'b1:1'b0;
assign full=(wr_gray=={~rd_gray_d2[PTR_LEN-1:PTR_LEN-2],rd_gray_d2[PTR_LEN-3:0]})? 1'b1: 1'b0;
//写FIFO
always@(posedge wclk or negedge wr_rstn)begin
    if(!wr_rstn)begin
        wr_ptr<='b0;
    end
    else if(wr_en&&!full)begin
        fifo[wr_addr]<=din;
        wr_ptr<=wr_ptr+1'b1;
    end
    else begin
        wr_ptr<=wr_ptr;
    end
end

//读FIFO
always@(posedge rclk or negedge rd_rstn)begin
    if(!rd_rstn)begin
        rd_ptr<='b0;
        dout<='b0;
    end
    else if(rd_en&&!empty)begin
        dout<=fifo[rd_addr];
        rd_ptr<=rd_ptr+1'b1;
    end
    else begin
        rd_ptr<=rd_ptr;
        dout<=dout;
    end
end

//将写指针同步到读时钟域
always@(posedge rclk or negedge rd_rstn)begin
    if(!rd_rstn)begin
        wr_gray_d1<='b0;
        wr_gray_d2<='b0;
    end
    else begin
        wr_gray_d1<=wr_gray;
        wr_gray_d2<=wr_gray_d1;
    end
end
//将读指针同步到写时钟域
always@(posedge wclk or negedge wr_rstn)begin
    if(!wr_rstn)begin
        rd_gray_d1<='b0;
        rd_gray_d2<='b0;
    end
    else begin
        rd_gray_d1<=rd_gray;
        rd_gray_d2<=rd_gray_d1;
    end
end
endmodule

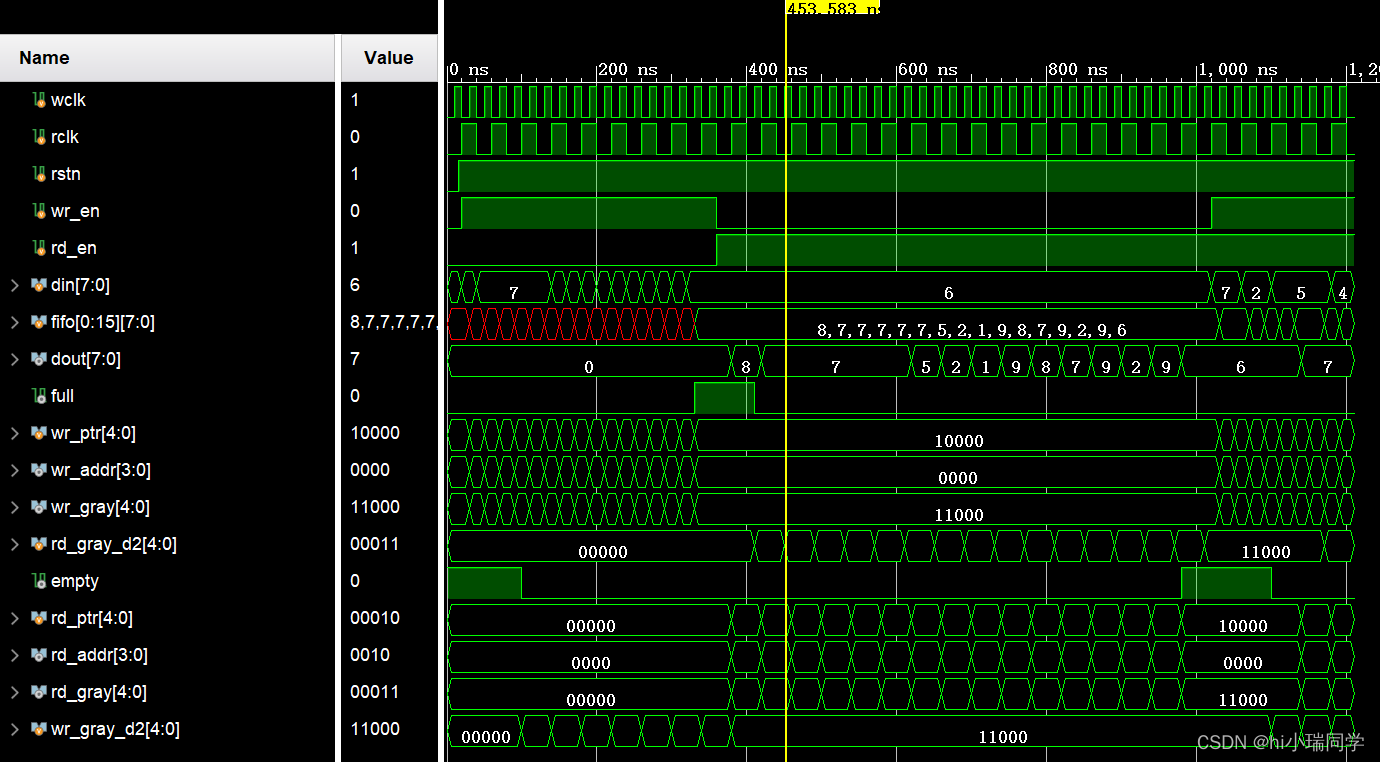

五、仿真

`timescale 1ns / 1ps

module tb();

parameter FIFO_WIDTH=8;

reg wclk;
reg rclk;
reg rstn;
reg wr_en;
reg rd_en;
reg [FIFO_WIDTH-1:0] din;
wire empty;
wire full;
wire [FIFO_WIDTH-1:0] dout;

initial begin
    wclk=1'b0;
    rclk=1'b0;
    rstn=1'b0;
    wr_en=1'b0;
    rd_en=1'b0;
    din='b0;
    #15;
    rstn=1'b1;

    repeat(16)wr_only;
    repeat(16)rd_only;
    repeat(5)wr_rd;

    #30;
    wr_en=1'b0;
    rd_en=1'b0;
    $stop;
end

always #10 wclk=~wclk;
always #20 rclk=~rclk;

//只写的任务
task wr_only;
begin
    @(negedge wclk)begin
        wr_en=1'b1;
        rd_en=1'b0;
        din={$random}%(2^FIFO_WIDTH);//生成0~2^FIFO_WIDTH-1的随机数
    end
end
endtask
//只读的任务
task rd_only;
begin
    @(negedge rclk)begin
        rd_en=1'b1;
        wr_en=1'b0;
    end
end
endtask
//读写的任务
task wr_rd;
begin
    @(negedge rclk)begin
        rd_en=1'b1;
   end
    @(negedge wclk)begin
        wr_en=1'b1;
        din={$random}%(2^FIFO_WIDTH);
   end

end
endtask
FIFO_asyn FIFO_asyn_u
(
    . wclk   (wclk),
    . rclk   (rclk),
    . wr_rstn (rstn),
    . rd_rstn (rstn),
    . wr_en  (wr_en),
    . rd_en  (rd_en),
    . din    (din),
    . empty  (empty),
    . full   (full),
    . dout   (dout)
    );
endmodule
