基于FPGA的数字时钟系统设计

一、设计任务

设计一个能进行分钟计时和秒钟计时的时钟系统，并将计时结果用数码管显示。

二、时钟分频模块

模块设计思路：

• 使用计数的方法，由50MHz系统时钟产生1Hz的分频时钟clk_div。
• 使用延时打拍的方法，采集分频时钟的上升沿，得到1s的控制信号，该信号用来控制秒计时周期。

$Verilog代码:$

//时钟分频模块
module clk_div(
    input           clk        ,
    input           rstn       ,
    output          clk_up
    );
   parameter N=26'd2500_0000 ;//1s/20ns/2

reg [25:0] cnt;
reg clk_r;
reg clk_div;
assign clk_up=~clk_r&&clk_div;
//计数分频
always@(posedge clk or negedge rstn)begin
 if(!rstn)begin
     cnt<='b0;
     clk_div<='b0;
 end
 else if(cnt<N)begin
     cnt<=cnt+1'b1;
 end
 else begin
     cnt<='b0;
     clk_div=~clk_div;
 end
end

//捕获上升沿生成控制信号
always@(posedge clk or negedge rstn)begin
    if(!rstn)
        clk_r<='b0;
    else
        clk_r<=clk_div;
end
endmodule

三、秒钟计时模块

模块设计思路：

• 秒计时的个位，在1Hz控制信号下自增，计到9后向十位进1。
• 整体计到59后，产生进位co，来控制分计时计数。

$Verilog代码:$

//秒钟计时模块
module cnt60_s(
    input            clk             ,
    input            cin             ,
    input            rstn            ,
    output reg       co              ,//进位
    output reg [3:0] s_single        ,
    output reg [3:0] s_ten
    );
//秒计数
 always@(posedge clk or negedge rstn)begin
     if(!rstn)begin
         co<=1'b0;
         s_single<='b0;
         s_ten<='b0;
     end
  else if(cin)begin
      if(s_single==4'd9)begin
          s_single<='b0;
          if(s_ten==4'd5)begin
              s_ten<='b0;
              co<=1'b1;
          end
          else begin
              s_ten<=s_ten+1'b1;
              co<=1'b0;
          end
      end
       else begin
          s_single<=s_single+1'b1;
           co<=1'b0;
       end
   end
   else begin
      s_single<=s_single;
      s_ten<=s_ten;
   end
 end
endmodule

四、分钟计时模块

模块设计思路：

• 计数原理同秒计时。
• 延时打两拍采集秒计时进位信号的上升沿，来对分计时进行控制。采上升沿是因为秒计时的进位信号持续时间会很长，如果采用电平控制，那么在co持续的这段时间内，分计数器会一直计数，这与设计要求不符。

$Verilog代码:$

//分钟计时模块
module cnt60_m(
    input             clk             ,
    input             rstn            ,
    input             cin             ,
    output reg [3:0]  m_single        ,
    output reg [3:0]  m_ten
    );
    //检测上升沿
    reg cin_r;
    reg cin_r_r;
    wire flag;
    assign flag=~cin_r_r&cin_r;
always@(posedge clk or negedge rstn)begin
    if(!rstn)begin
        cin_r<='b0;
        cin_r_r<='b0;
    end
    else begin
        cin_r<=cin;
        cin_r_r<=cin_r;
    end
end
//分计数
always@(posedge clk or negedge rstn)begin
      if(!rstn)begin
          m_single<='b0;
          m_ten<='b0;
      end
      else if(flag)begin
          if(m_single==4'd9)begin
              m_single<='b0;
              if(m_ten==4'd5)begin
                  m_single<='b0;
                  m_ten<='b0;
              end
              else begin
                  m_ten<=m_ten+1'b1;
              end
          end
          else begin
              m_single<=m_single+1'b1;
          end
      end
   else begin
      m_single<=m_single;
      m_ten<=m_ten;
   end
  end
endmodule

五、数码管显示模块

• 数码管是一种常用的显示器件，指定相应的段选和位选即可控制数码管的显示。
• 位选指定哪一个数码管点亮，而段选则指定数码管的哪一段点亮。

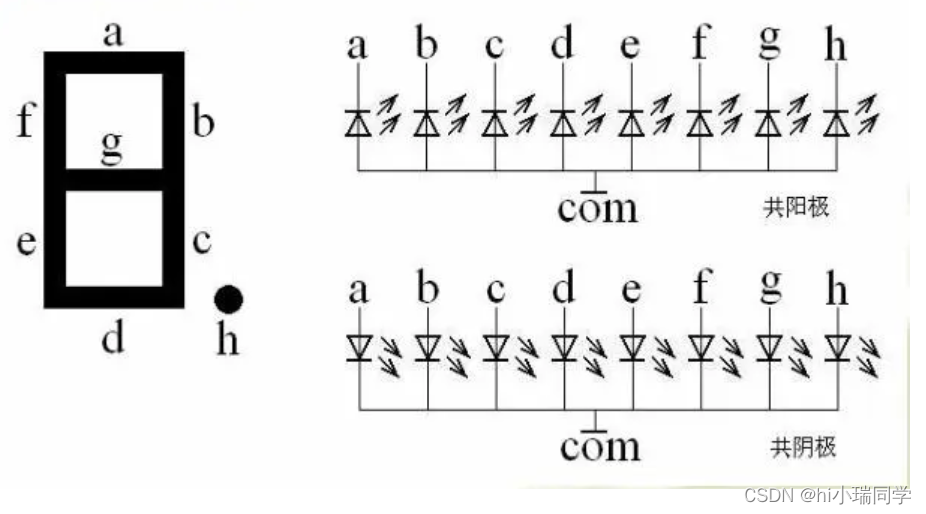

• 数码管分为共阳极和共阴极两种，共阳极数码管是指将数码管各段发光二极管的阳极连接到一起，赋低电平即可点亮；共阴极数码管是将数码管各段发光二极管的阴极连接到一起，点亮则需要赋高电平，两种数码管如下图所示。
• 本次实验使用的是共阳极数码管，需要赋各段低电平，同时段选信号也是低电平有效。


模块设计思路：

• 以一定的扫描周期赋值位选和相应的段选，从程序的角度来讲是将各个数码管逐个点亮。但在扫描速度很快时，人眼难以分辨，看起来就像同时点亮一样。经了解，代码中设置的扫描周期是较为合适的值，读者自行可尝试改变扫描周期，观察实验现象。
• 使用一个函数来将要显示的数据译码成对应的段选。

$Verilog代码:$

//数码管显示模块
module seg(
    input              clk             ,
    input              rstn            ,
    input        [3:0] s_single        ,
    input        [3:0] s_ten           ,
    input        [3:0] m_single        ,
    input        [3:0] m_ten           ,
    output reg   [3:0] csn             ,
    output reg   [6:0] seg_data
    );

parameter SCAN_FREQ=200;
parameter CLK_FREQ=50000000;
parameter SCAN_COUNT=CLK_FREQ/(SCAN_FREQ*6)-1;  //计算扫描计数器最大值

reg [20:0] scan_cnt;
reg [2:0] csn_cnt;
//段选扫描计数
always@(posedge clk or negedge rstn)begin
    if(!rstn)begin
        scan_cnt<='b0;
        csn_cnt<='b0;
    end
    else if(scan_cnt==SCAN_COUNT)begin
        scan_cnt<='b0;
        if(csn_cnt==3'd3)begin
            csn_cnt<=3'd0;
        end
        else begin
            csn_cnt<=csn_cnt+1'b1;
        end
    end
    else begin
        scan_cnt<=scan_cnt+1'b1;
    end
end
//以扫描周期赋值段选和位选
always@(posedge clk or negedge rstn)begin
    if(!rstn)begin
        csn<=4'b1111;
        seg_data<=translate(0);
    end
    else begin
        case(csn_cnt)
            3'd0:begin
                csn<=4'b1110;
                seg_data<=translate(s_single);
            end
            3'd1:begin
                csn<=4'b1101;
                seg_data<=translate(s_ten);
            end
            3'd2:begin
                csn<=4'b1011;
                seg_data<=translate(m_single);
            end
            3'd3:begin
                csn<=4'b0111;
                seg_data<=translate(m_ten);
            end
        endcase
    end

end
//译码函数
function [6:0] translate;
    input [3:0] data;
    begin
        case(data)
            4'd0:translate=7'b000_0001;//高位到低位分别是数码管的a~g
            4'd1:translate=7'b100_1111;
            4'd2:translate=7'b001_0010;
            4'd3:translate=7'b000_0110;
            4'd4:translate=7'b100_1100;
            4'd5:translate=7'b010_0100;
            4'd6:translate=7'b010_0000;
            4'd7:translate=7'b000_1111;
            4'd8:translate=7'b000_0000;
            4'd9:translate=7'b000_0100;
        endcase
    end
    endfunction
endmodule

六、顶层模块

$Verilog代码:$

//顶层模块
module sys_top(
    input clk,
    input rstn,
    output [3:0] csn,
    output [6:0] seg_data
    );

wire clk_up;
wire co_s;
wire [3:0] s_single;
wire [3:0] s_ten ;
wire [3:0] m_single;
wire [3:0] m_ten ;

clk_div clk_div_u(
    .clk      (clk)  ,
    .rstn     (rstn)  ,
    .clk_up   (clk_up)
    );

cnt60_s cnt60_s_u(
    . clk       (clk)      ,
    . cin       (clk_up)      ,
    . rstn      (rstn)      ,
    . co        (co_s)      ,//进位
    . s_single  (s_single)      ,
    . s_ten     (s_ten)
    );


cnt60_m cnt60_m_u(
    . clk       (clk)      ,
    . rstn      (rstn)      ,
    . cin       (co_s)      ,
    . m_single  (m_single)      ,
    . m_ten     (m_ten)
    );

seg seg_u(
    . clk       (clk)      ,
    . rstn      (rstn)      ,
    . s_single  (s_single)      ,
    . s_ten     (s_ten)      ,
    . m_single  (m_single)      ,
    . m_ten     (m_ten)      ,
    . csn       (csn)      ,
    . seg_data  (seg_data)
    );

endmodule
