【银尔达DTU配置平台】(Air724)阿里IOT配置测试实例

新老阿里云主要是在公版实例上面有区别，新老阿里云的区别是老阿里没有实例ID和独立的MQTT接入地址，如果有可以理解是新阿里。

阿里云在企业版都有实例ID和MQTT接入地址，在使用上面没有区别。

本文档基于Air724系列配置参数讲解。

一、工具简介

DTU配置平台:https://dtu.yinerda.com

DTU测试平台:http://test.yinerda.com

串口测试软件:"YEDTestTools"软件,或者任意自己熟悉的串口调试软件。

USB转串口调试工具:"YED-UUART-211"，集成电源，TTL，RS232，RS485专门为设备调试设计,或者任意自己熟悉的串口调试工具。

二、必要条件

2.1、如果您是首次使用DTU配置平台，请先参考《WEB配置入门教程》进行操作，包括设备的添加、分组的创建以及设备在分组中的分配。随后，依据本页指南完成云平台的参数设置及建立连接。

2.2、设备接上天线，插上卡，正常10W电源供电，NET LED 500ms或者1000ms闪烁一次，表示网络正常。

三、创建产品

进入连接:https://iot.console.aliyun.com。整体流程是创建产品，配置参数，更新参数，使用任务处理topic。

注意:阿里IOT一型一密只能激活一次，激活后参数会保存到DTU flash中，如果设备更换了产品信息，先删除阿里云平台的设备，然后再重新添加设备，然后DTU Reload按键清除设备里面保存的阿里信息，重新获取参数后，连接阿里云，否则连不上。

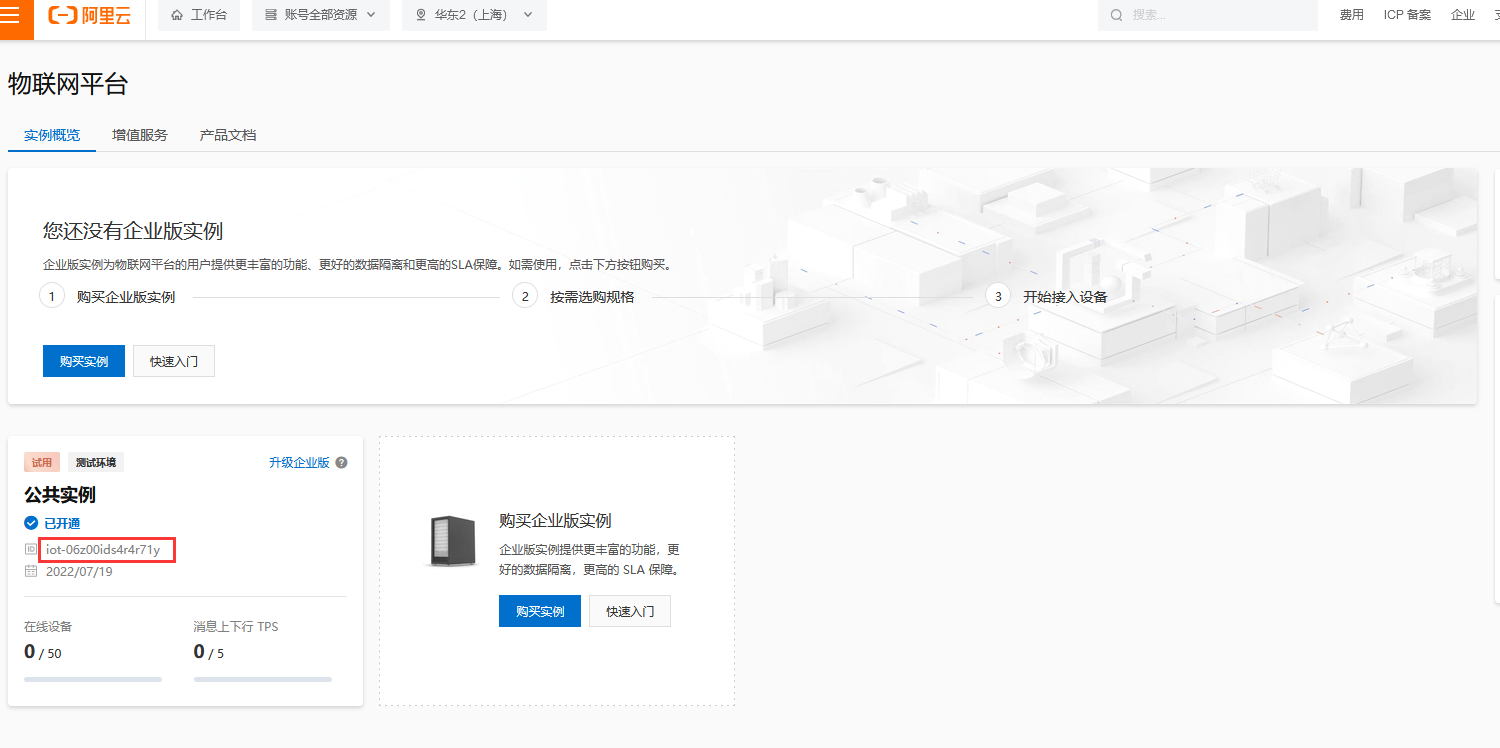

3.1、开通实例

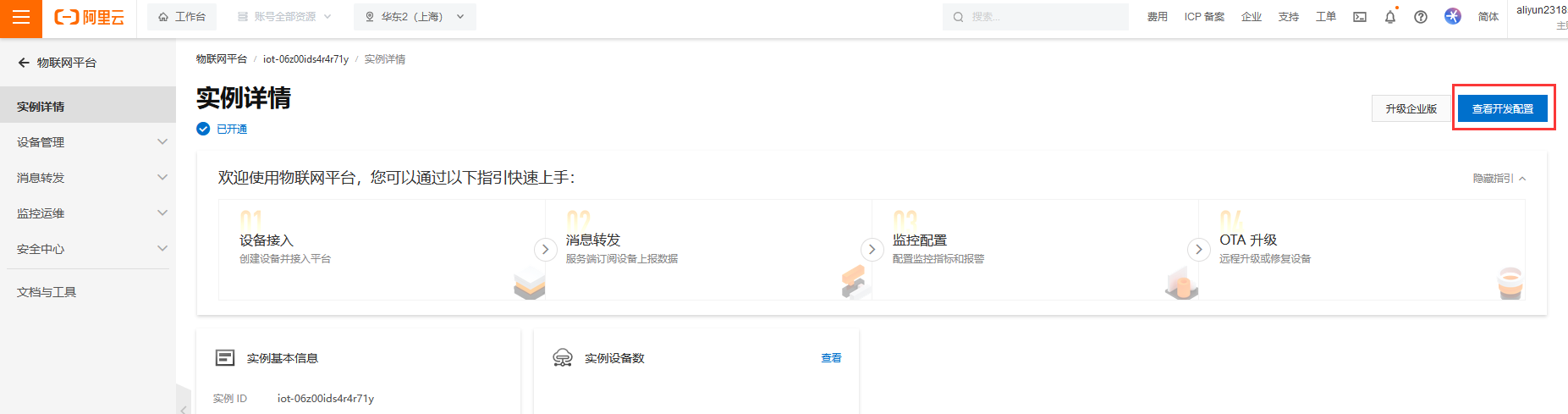

实例里面能获取到实例ID,本资料制作与2024年4月，新账号开通的都是有实例ID和接入服务地址。

3.2、获取服务器地址信息

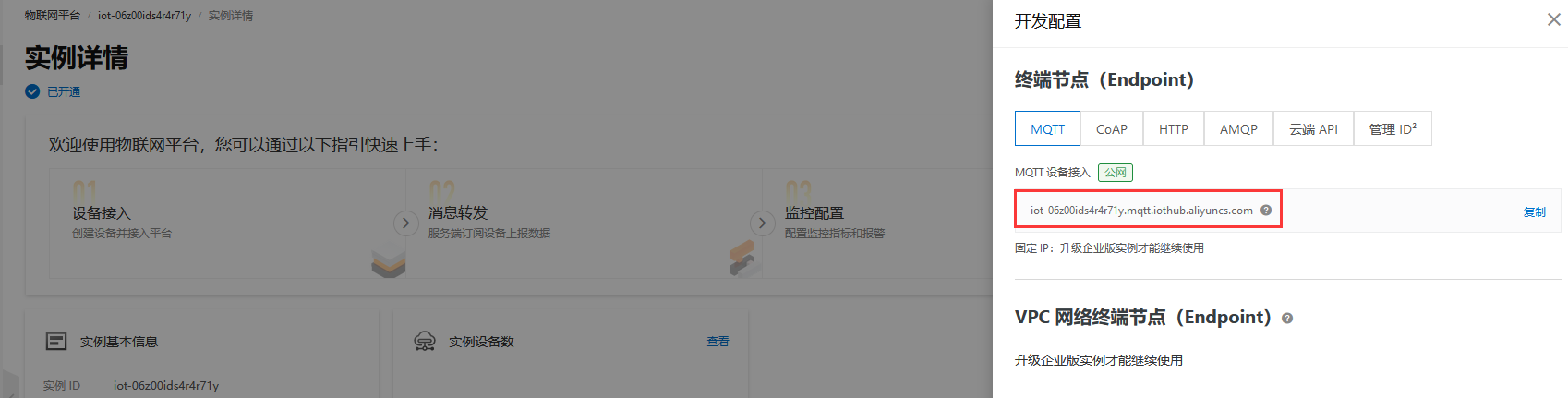

进入设备详情，查看开发配置，获取MQTT服务器地址信息

3.3、创建产品

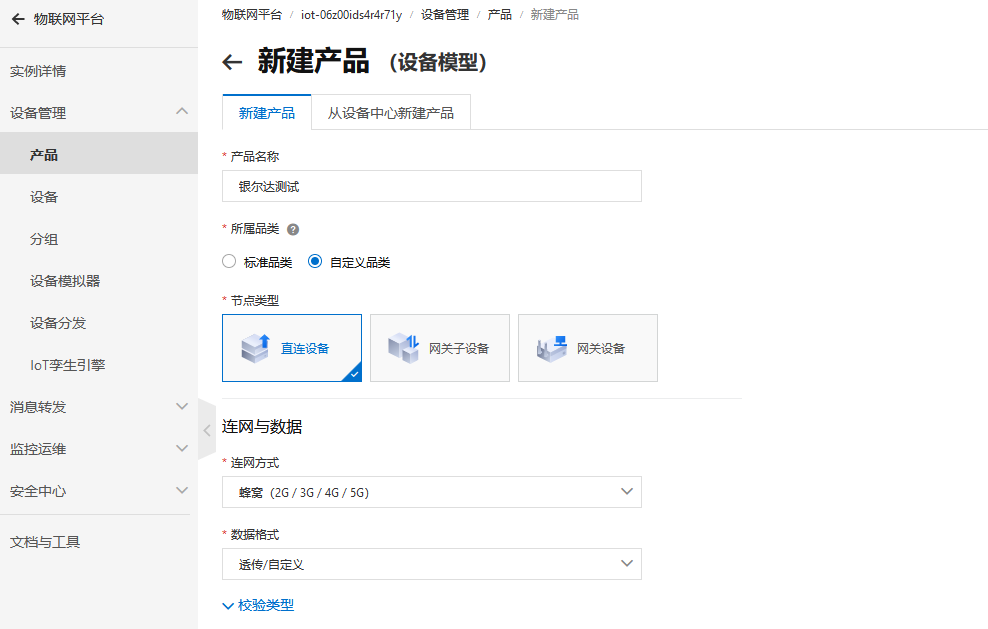

所属品类选择自定义品类，节点类型选择直连设备，联网与数据选择蜂窝(2G/3G/4G/5G),数据格式选择透传/自定义。

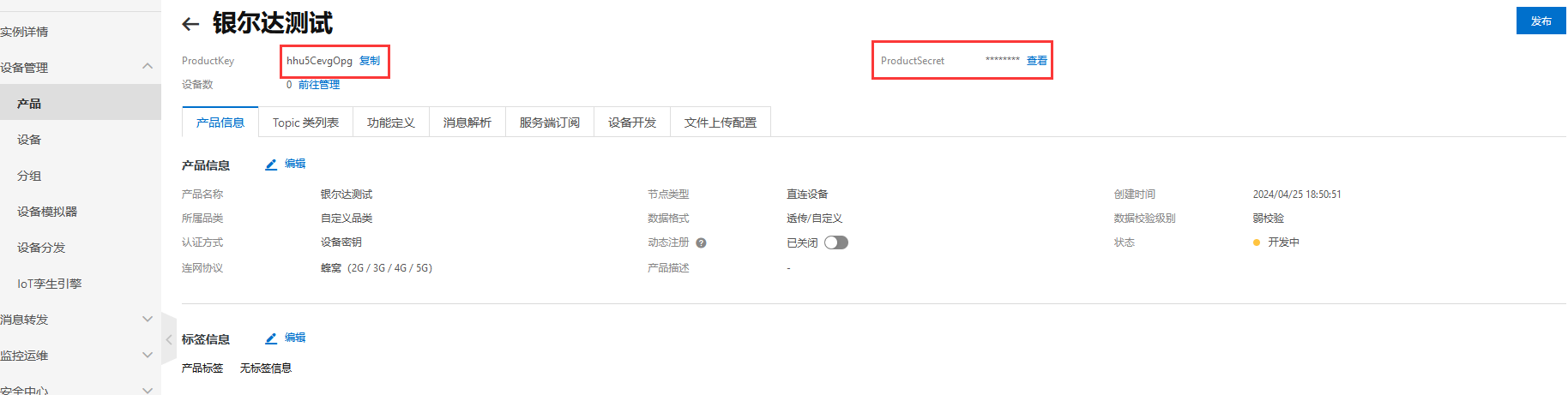

3.4、获取Productkey 和ProductSecret参数

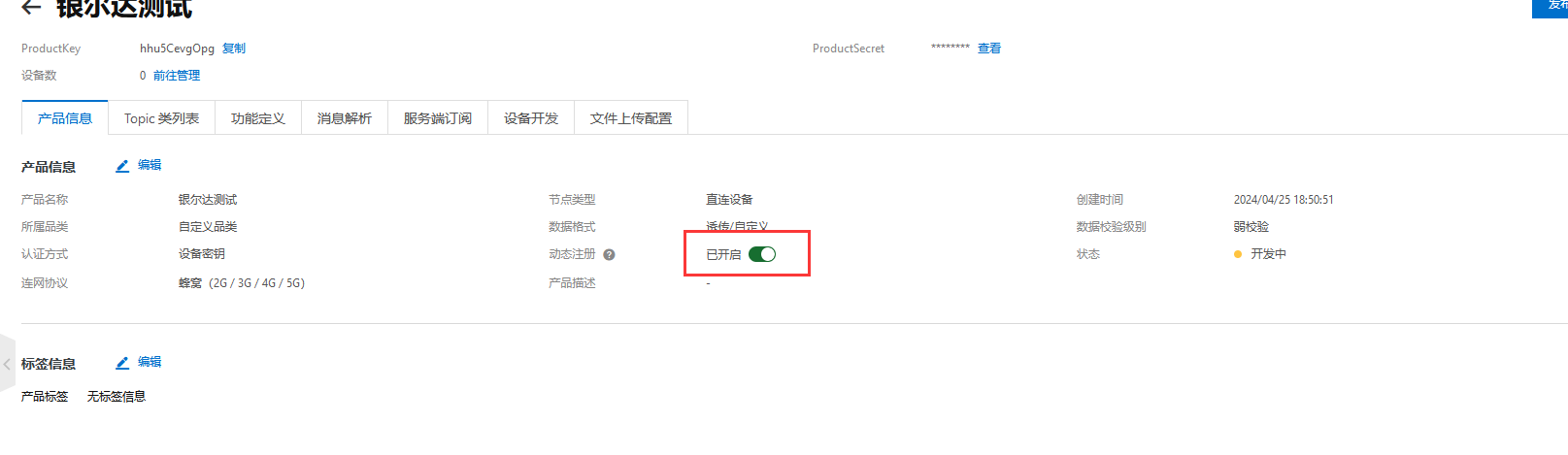

3.5、开启动态注册

3.6、获取topic主题

在topic类列表，自定义Topic中， /hhu5CevgOpg/${deviceName}/user/get 和 /hhu5CevgOpg/${deviceName}/user/update 。在DTU配置平台配置的实际参数，需要把${deviceName}换成${IMEI}，格式如下:

DTU订阅消息主题填: /hhu5CevgOpg/${IMEI}/user/get

DTU发布消息主题填: /hhu5CevgOpg/${IMEI}/user/update

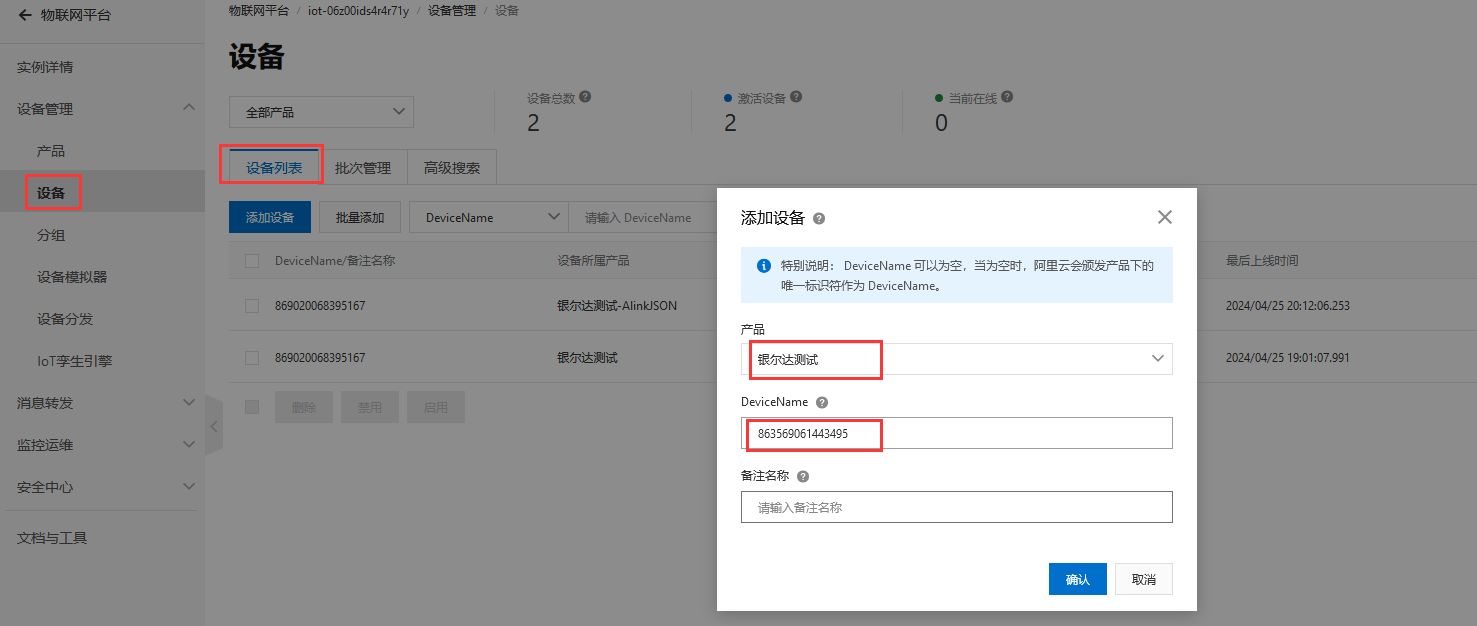

3.7、添加设备

设备，添加设备，使用IMEI在平台提前添加设备，这个可以用表格批量添加，销售出货的时候可以提供设备IMEI。

四、配置参数

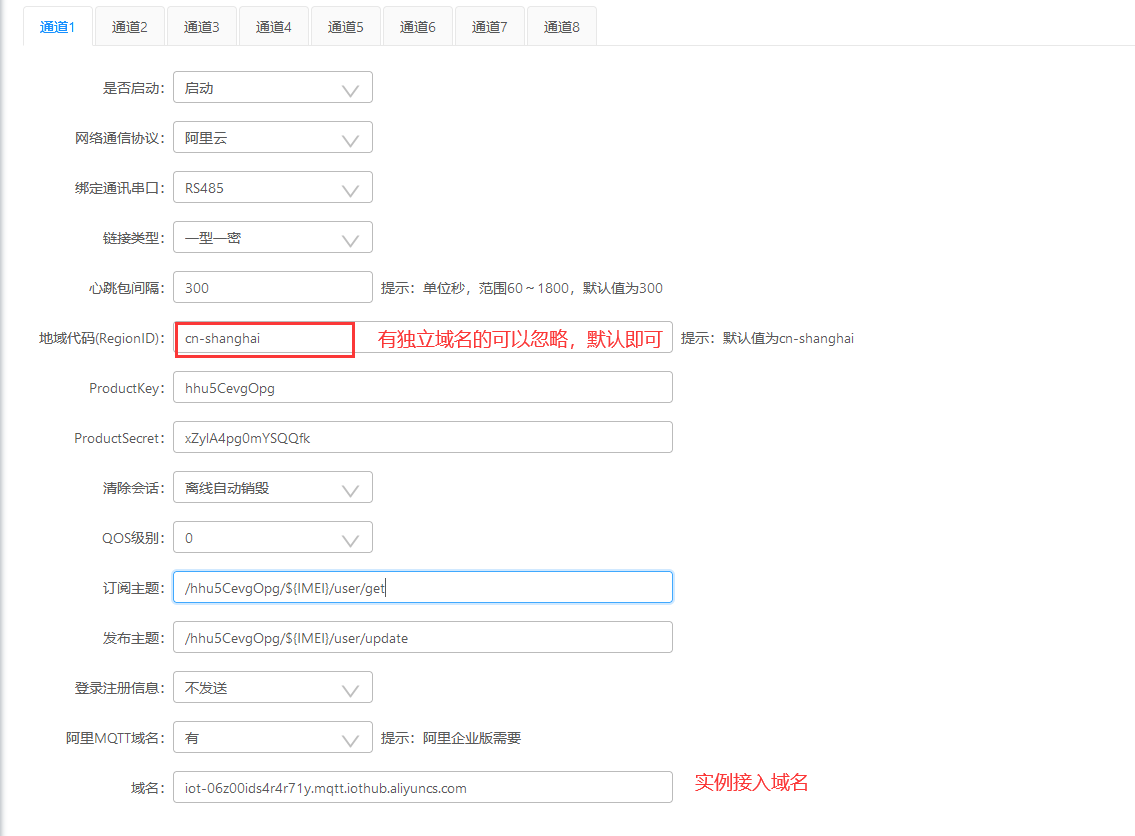

4.1、根据产品配置参数

注意topic用${IMEI}变量替代。

4.2、更新参数

配置完参数后，点击保存参数，断电重启设备，等待设备更新参数。

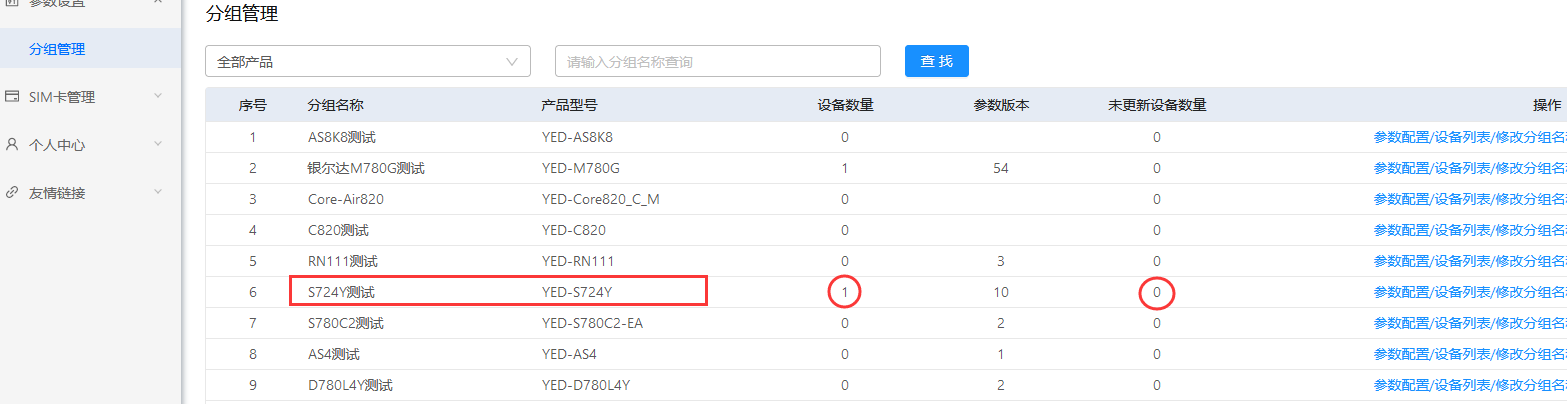

如果你只有一台设备，可以在分组里面，观察未更新设备数量，如果是0表示更新。

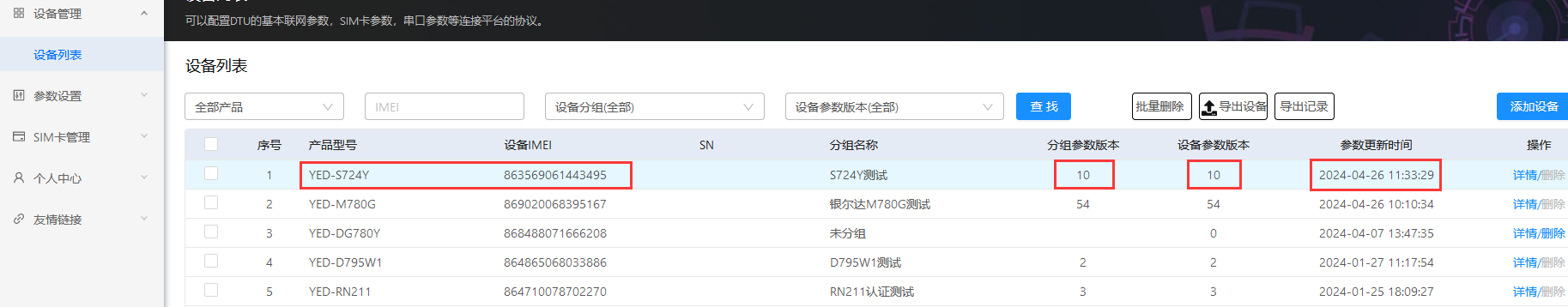

果有多台设备，可以在设备列表里面查看，当“分组参数版本” 等于“设备参数版本”，表示参数更新了。

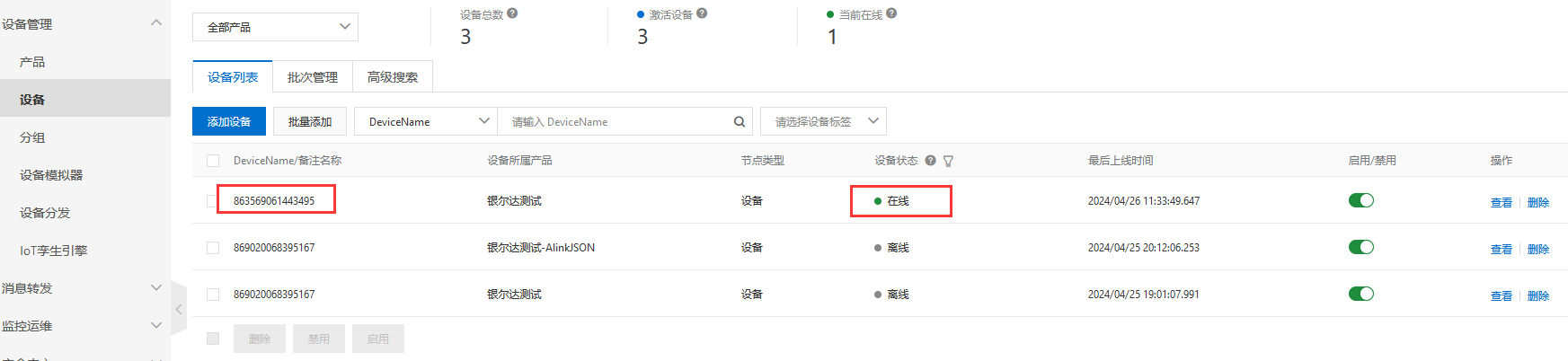

.3、观察服务器连接情况

如果参数正确，自动激活设备，可以刷新页面。

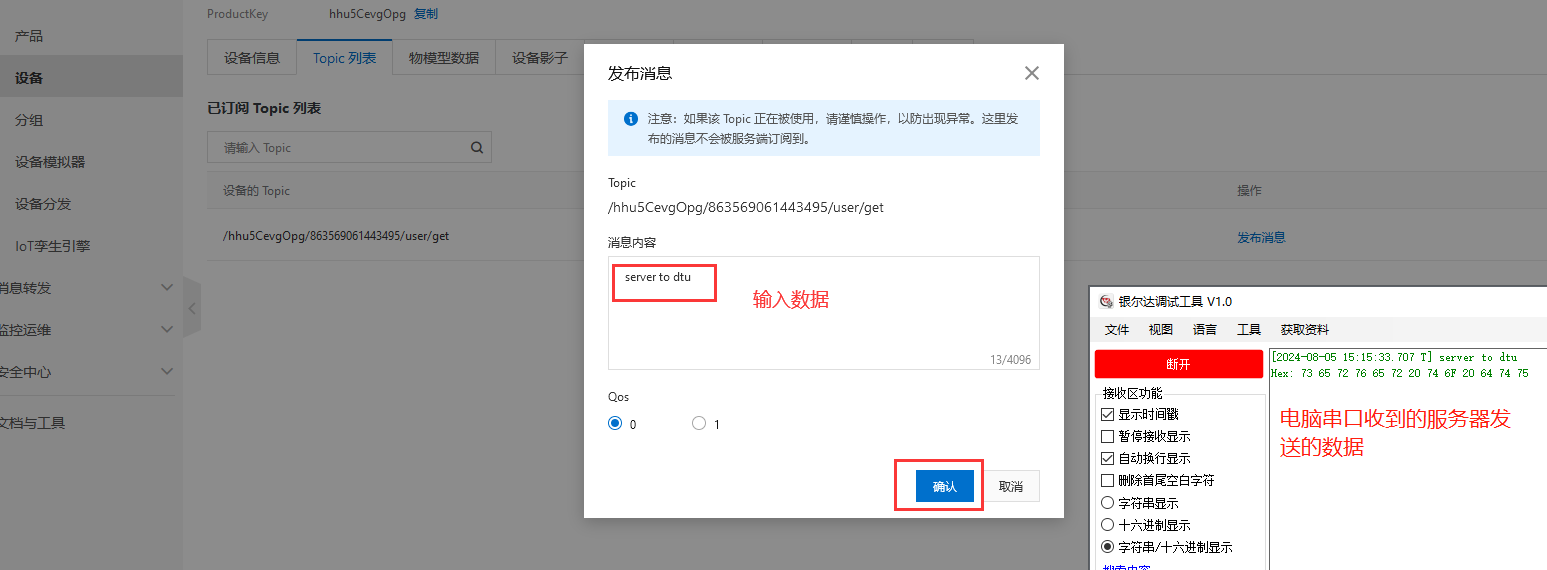

4.4、服务器发送数据到串口

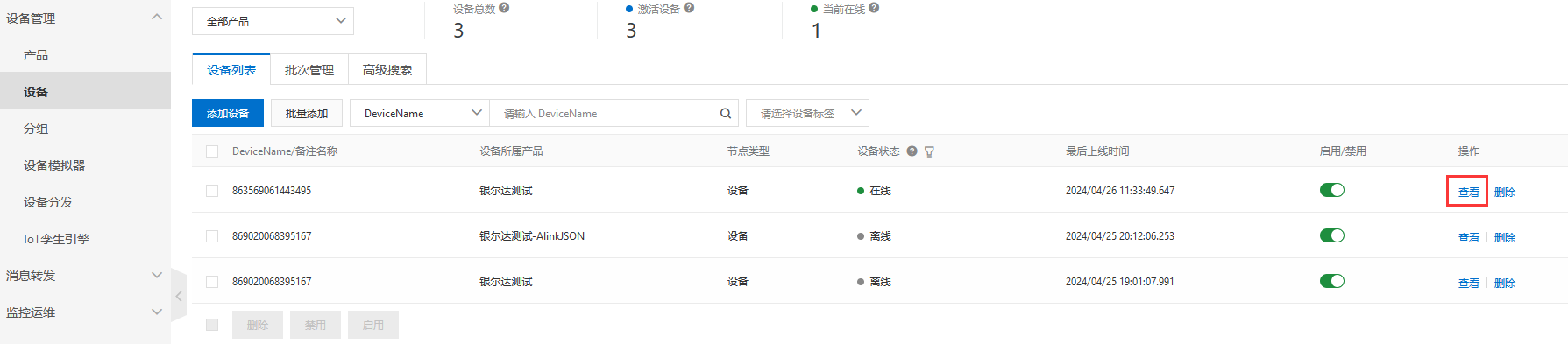

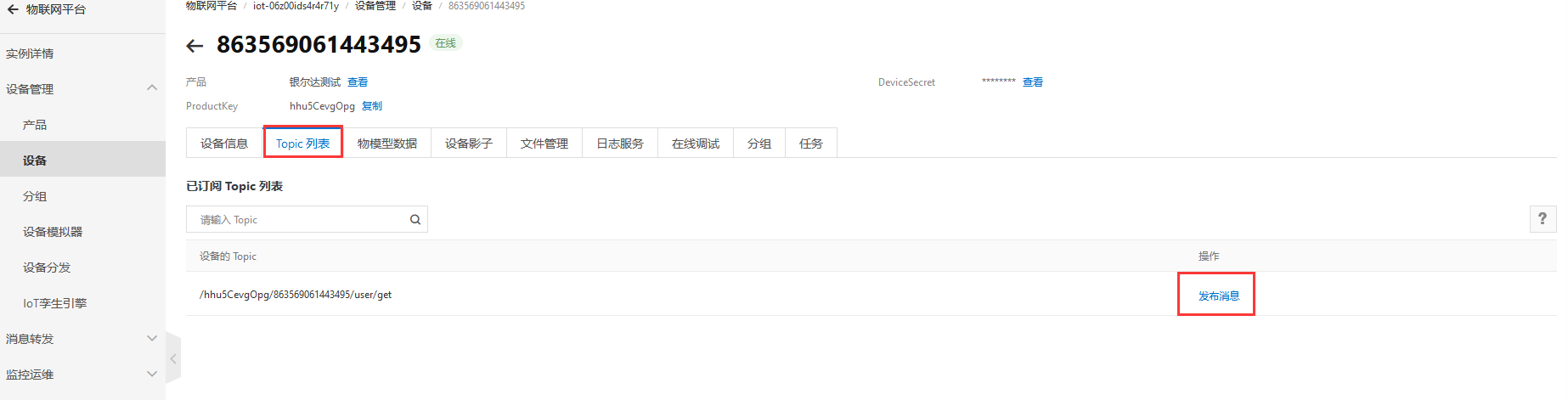

设备列表，查看，进入设备详情，topic列表，可以看到设备订阅的topic，在这里发送调试数据。

服务器发送的数据，电脑使用USB转串口工具连接DTU串口，观察数据。

注意控制台无法发送\r\n回车换行，所以无法调试config命令，需要调用阿里API发送才能发\r\n回车换行。

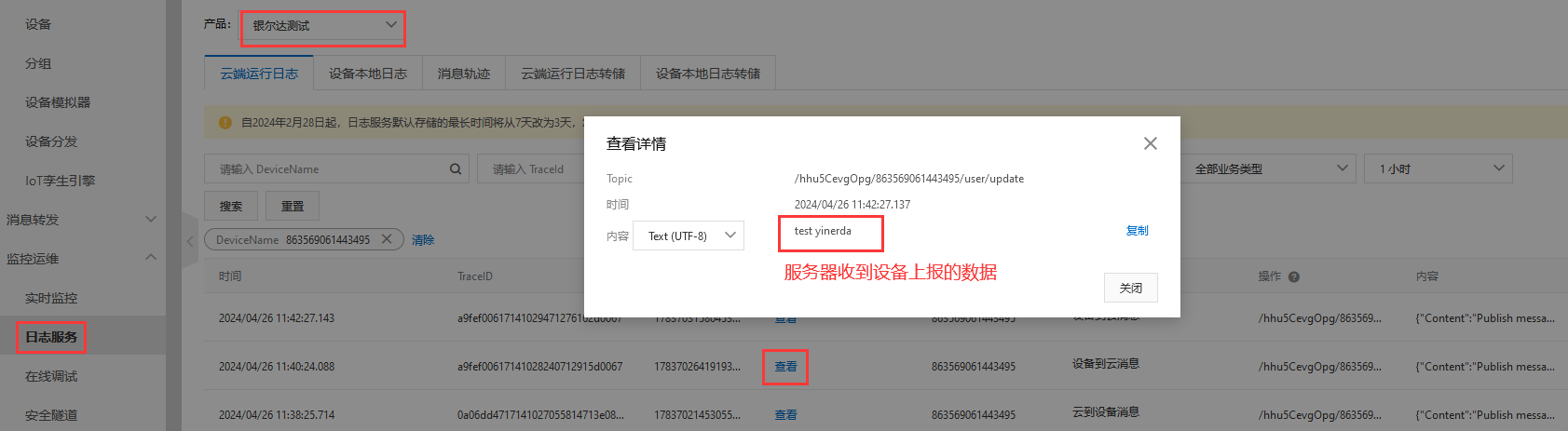

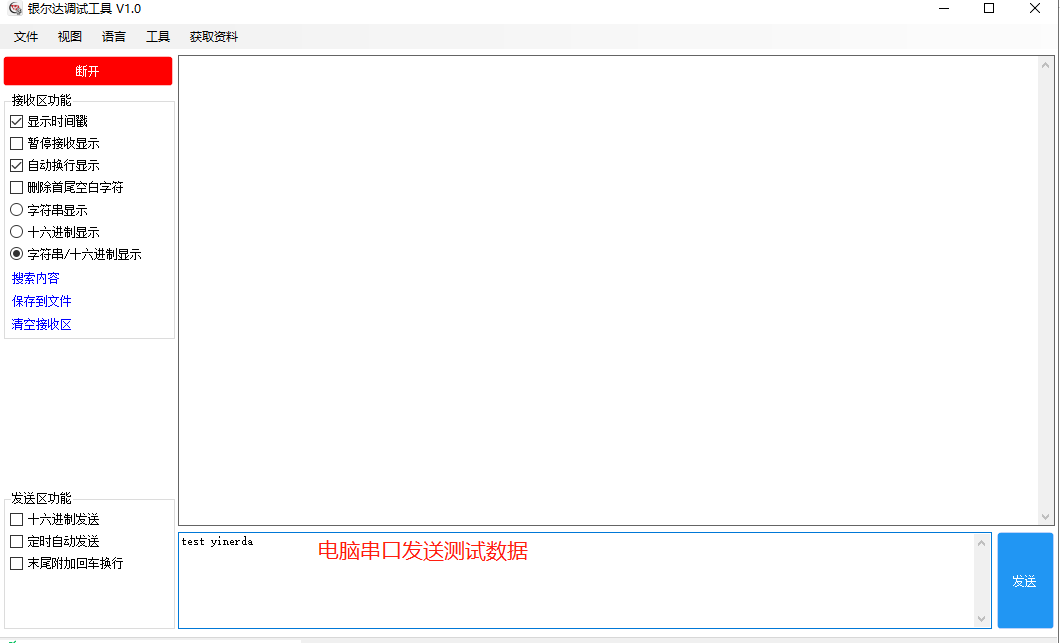

4.5、串口透传数据到服务器

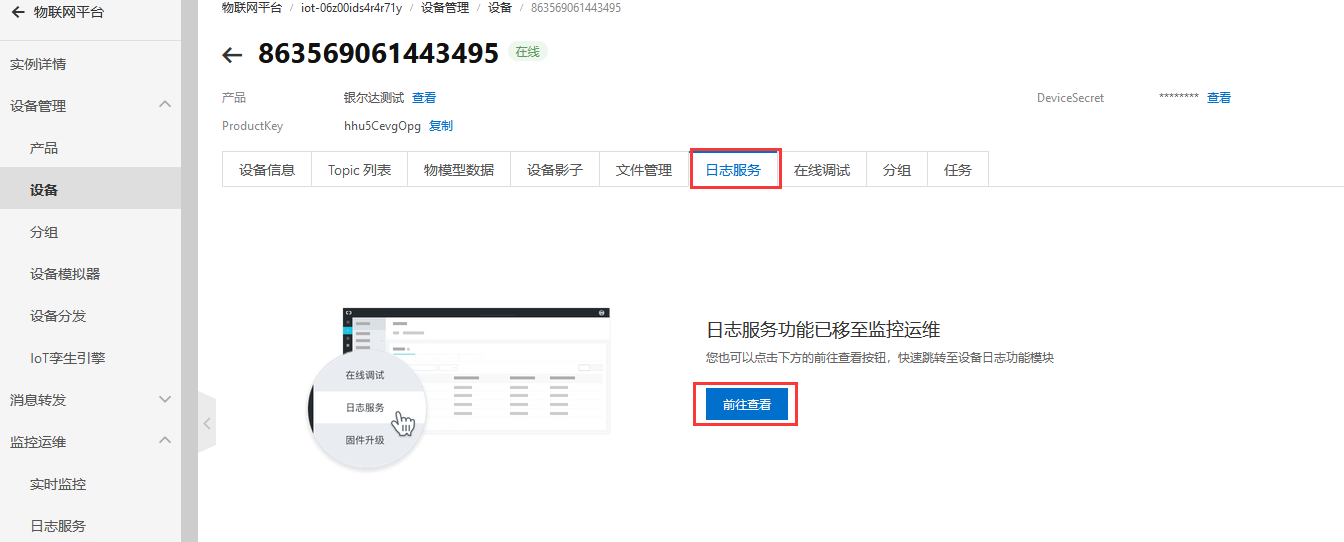

在日志服务，里面可以观察到设备上报的数据。

4.6、服务器远程控制设备

方法1：

使用透传topic，服务器调用API发送数据，可以发送config命令控制，查询设备，（注意，阿里的控制台无法直接发送\r\n回车换行，DTU无法识别），所以测试的时候无法直接测试，推荐使用方法2测试)

命令详情查看DTU命令手册:https://yinerda.yuque.com/yt1fh6/4gdtu/zyngfvlgylqny15n

方法2:

使用透传topic，服务器调用API发送数据，可以使用任务的方式，解析服务器数据，控制设备查询设备,比如实现继电器打开多少秒自动关闭，或者周期上报输入状态等功能，可以找工程师代写任务。

使用阿里云使用任务控制继电器方法参考:

https://yinerda.yuque.com/yt1fh6/4gdtu/kqds5qfb5703bmpa

拷贝任务到DTU配置平台，更新参数，服务器控制台发{"CMD":"on","TTS":"on","VOL":7}即可控制开
