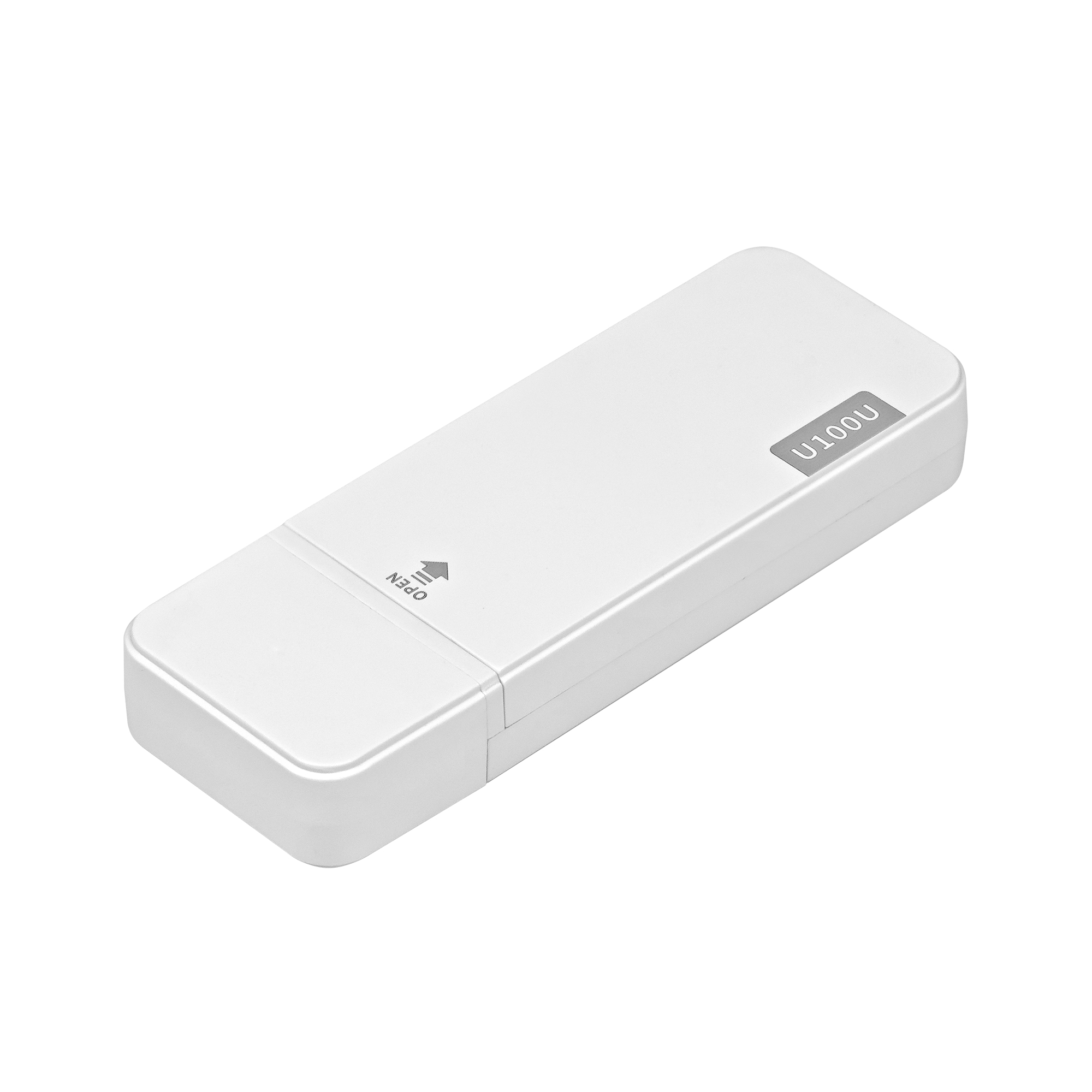

【银尔达短信转发器/网卡】YED-U100U

1. 简介

U100U 核心板是由银尔达（yinerda）基于合宙Air780EP模组推出的USB供电DTU 。小巧、稳定、可靠。能够把接收网络数据、短信自动发送到目标服务器。

特性如下:

1) 支持5V USB直插供电，USB接口；

2) 工作环境为-35℃-75℃；

3) 支持外部独立硬件看门狗，不死机；

4) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

5) 支持标签logo定制服务；

6) 支持二次开发定制；

7)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

8)短信支持移动、联通，不支持电信。（U724U/T支持电信）；

9)不支持USB上网。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5V USB供电
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL	1路	产测串口，3.3V电平
尺寸		34*87mm
安装方式		USB直插

2.2. 4G 模块功耗参考

待机电流为 DTU 保持服务器网络连接，不发数据的时候的平均电流；5V 发送数据的电流平均约30ma计算；

编号	供电电压	关闭全部 LED	待机电流(ma)	备注
1	5V	N	5.7~8ma
2	5V	Y	5.1~7ma

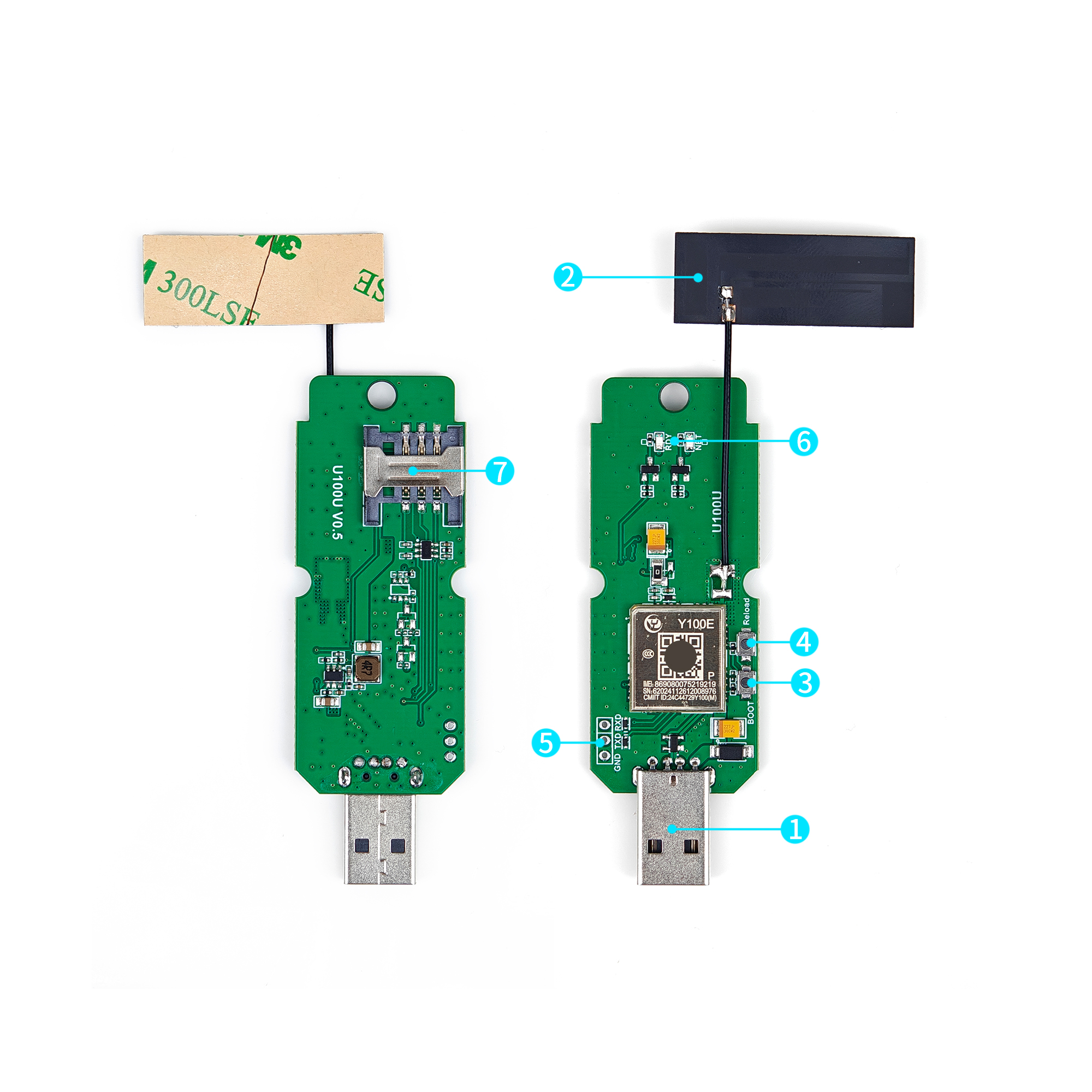

2.3. 硬件资源介绍

编号	标识	功能	说明
1	USB	电源/USB	5V USB供电接口，同时也是USB接口，用来下载程序或者调试日志。
2	4G天线
3	BOOT按键		强制升级按键；按下按键，再上电设备，模组进入下模式
4	Relaod		Reload 按键，按7秒恢复出厂设置
5	TTL		产测串口，放到外壳内部
6	NET LED RDY LED		设备状态指示灯
7	SIM卡		大卡，插卡方向随卡槽上丝印插入

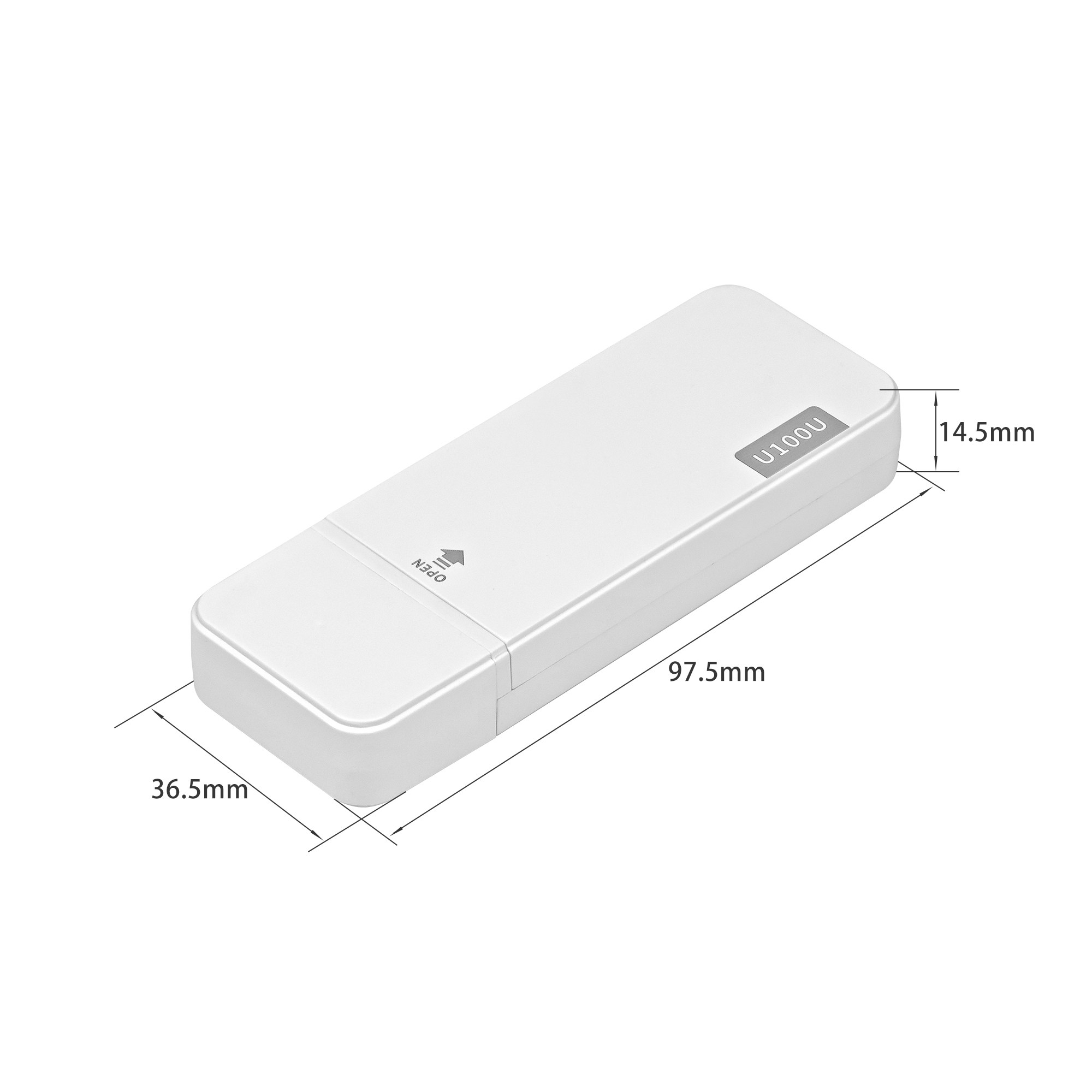

2.4. 硬件尺寸

3. NET LED 状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

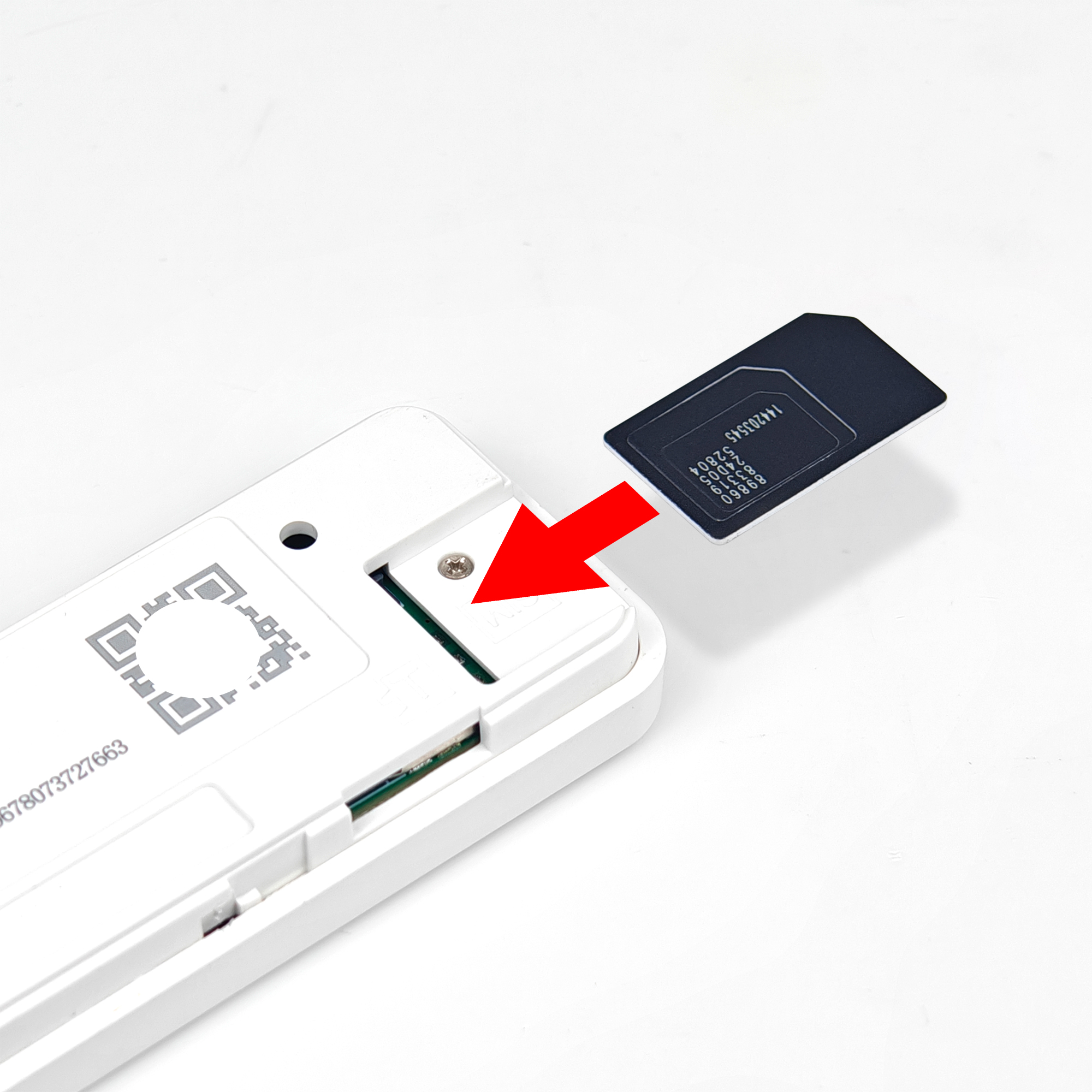

插卡方向

5. DTU固件实例讲解

适用模组方案：Air780E/Air700/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	短信转发	【点击查看教程】

6. Y100E相关证书下载

序号	证书列表
1	Y100E-CCC证书-中文-2024011606674334_0.ofd.pdf
2	Y100E-CTA-进网证书.pdf
3	Y100E-CCC证书-英文-2024011606674334_1.ofd.pdf
4	Y100E-SRRC-核准证书.pdf
