OpenGL(2) ->第一个程序

本文介绍OpenGL的基础知识,通过一个简单的程序示例,演示如何使用OpenGL在蓝色背景上绘制一个红色矩形边框。文章详细解析了GLUT库的使用方法,包括初始化、设置显示模式、窗口位置及大小,以及如何定义和调用显示回调函数。

一、先看几个定义

  • 渲染 (rendering):计算机根据模型创建物体的过程
  • 模型(model)/物体(object):根据几何图元(点、直线、多边形等)创建的图案
  • 顶点(vertex):用于指定图元的点
  • 位平面(bitplane):一块内存区域,保存了屏幕上每个像素一个位的信息(例如它可以提示一个特定像素颜色中红色的强度)
  • 帧缓冲区(framebuffer):由位平面构成,保存了屏幕上所有像素的颜色&强度所需的全部信息

二、第一个程序

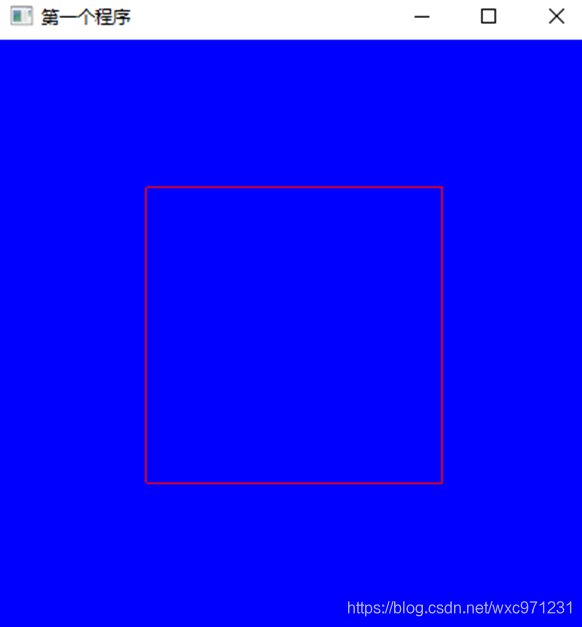

如下代码可以看作一个简单窗口程序的样板,它的功能是在蓝色背景上显示一个红色矩形边框

1、代码

#include <GL/glut.h>
//显示回调函数
void myDisplay()
{
	glClearColor(0.0, 0.0, 1.0, 0.0);	//设置颜色缓冲为蓝色
	glClear(GL_COLOR_BUFFER_BIT);		//根据颜色缓冲给整个窗口涂色
	glColor3f(1.0, 0.0, 0.0);			//绘制颜色Red

	glBegin(GL_LINE_LOOP);				//开始绘图(封闭线段模式)
	glVertex2f(-0.5, 0.5);
	glVertex2f(0.5, 0.5);
	glVertex2f(0.5, -0.5);
	glVertex2f(-0.5, -0.5);
	glEnd();							//结束绘图
	glFlush();							//立即显示
}


int main(int argc, char *argv[])
{
     glutInit(&argc, argv);							//对GLUT进行初始化
     glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE);	//显示方式为 单缓冲 RGB色彩
     glutInitWindowPosition(100, 100);				//窗口(左上角)位置
     glutInitWindowSize(400, 400);					//窗口尺寸(单位为像素)
     glutCreateWindow("第一个OpenGL程序");			//窗口标题
     glutDisplayFunc(&myDisplay);					//显示回调函数
     glutMainLoop();
     return 0;
}

在这里插入图片描述

2、简单解析

1、main函数

(1)int main(int argc, char *argv[])
  • 这是带两个参数的main函数形式,关于这两个参数可以参考文章:参考1, 参考2
(2)void glutInit(int *argcp, char **argv)
  • 对GLUT进行初始化,这个函数必须在其它的GLUT使用之前调用一次。其格式比较死板,一般照抄这句glutInit(&argc, argv)就可以了。
(3)void glutInitDisplayMode(unsigned int mode);
  • 设置显示方式,可以用|连接多个参数
  • GLUT_RGB表示使用RGB颜色,GLUT_INDEX表示使用索引颜色。
  • GLUT_SINGLE表示使用单缓冲,GLUT_DOUBLE表示使用双缓冲。

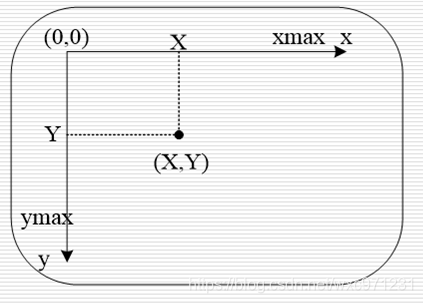

(4)void glutInitWindowPosition(int x, int y);
  • 设置窗口(左上角)在屏幕中的位置
  • 单位为像素
  • 坐标(0,0)表示屏幕左上角。
  • 屏幕右下角位置为显示器设置的分辨率,如(1920,1080)
    在这里插入图片描述
(5)void glutInitWindowSize(int width, int height);
  • 设置窗口的大小
  • 单位为像素,(width,height)
(6)int glutCreateWindow(const char *title);
  • 根据前面设置的信息创建窗口,参数将被作为窗口的标题。
  • 注意:窗口被创建后,并不立即显示到屏幕上。需要调用glutMainLoop才能看到窗口。
(7)void glutDisplayFunc(void (*func)(void));
  • 显示回调函数,这个函数告诉 GLUT :当窗口内容必须被绘制时,myDisplay函数将被自动调用
  • 调用的时机有这么几个:
  1. 窗口内容绘制
  2. 窗口大小改变
  3. 窗口重绘

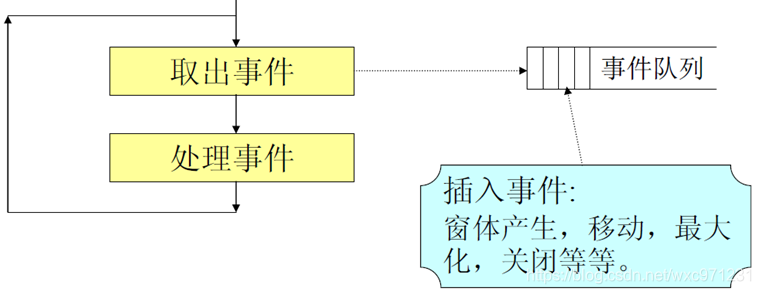

(8)void glutMainLoop(void);
  • 让 glut 程序进入事件循环。
  • 进入事件循环后,程序会循环检查事件队列,若有等待处理的信息,程序将调用设定的回调函数(比如上面那个)处理这些事件。同时,窗口大小改变、键鼠输入等事件会实时加入消息队列,
  • 在一个 glut 程序中最多只能调用一次,且必须调用。
  • 事件循环是一个死循环,一旦调用,会直到程序结束才返回。

在这里插入图片描述

2、显示回调函数void myDisplay()

(1) void glClearColor (GLclampf red, GLclampf green, GLclampf blue, GLclampf alpha);
  • 这句是指对颜色缓冲区赋值,参数为(R,G,B,alpha),也就是RGBA颜色值
  • GLclampf 是OpenGL的数据类型,这是一个32位的浮点数。当OpenGL使用这个类型时,数据取值范围在0.0~1.0
  • 需要和下一句配合使用每当执行到glClear(GL_COLOR_BUFFER_BIT)指令时,程序会从此缓冲区读取颜色并对整个窗口上色
(2)void glClear (GLbitfield mask)
  • 参数为GL_COLOR_BUFFER_BIT时,这句是对窗口进行涂色,颜色来自glClearColor函数的设置,缺省为黑色
  • 需要和上一句配合使用,若要涂色,必须在这句之前调用glClearColor设置所需的颜色

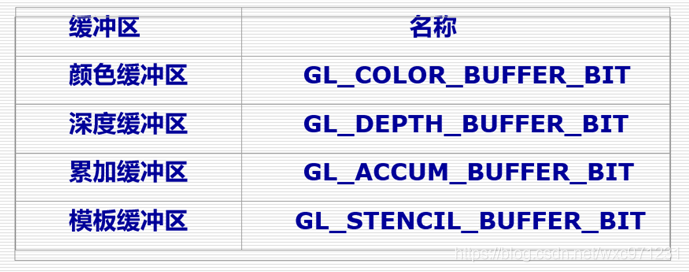

  • 此函数可以清除的缓冲区包括以下几个,都是需要配合各缓冲的设置缓冲区函数使用
    在这里插入图片描述
(3)void glColor3f (GLfloat red, GLfloat green, GLfloat blue);
  • 指定绘制颜色
  • 参数为(R,G,B),也就是RGB颜色值,取值在0.0~1.0
  • 制定后会一直使用此颜色绘制,除非重新调用此函数修改颜色
(4)void glBegin (GLenum mode) & void glEnd (void)
  • 这两个总是成对出现
  • glBegin标记几何要素定义开始,glEnd表示几何要素定义结束

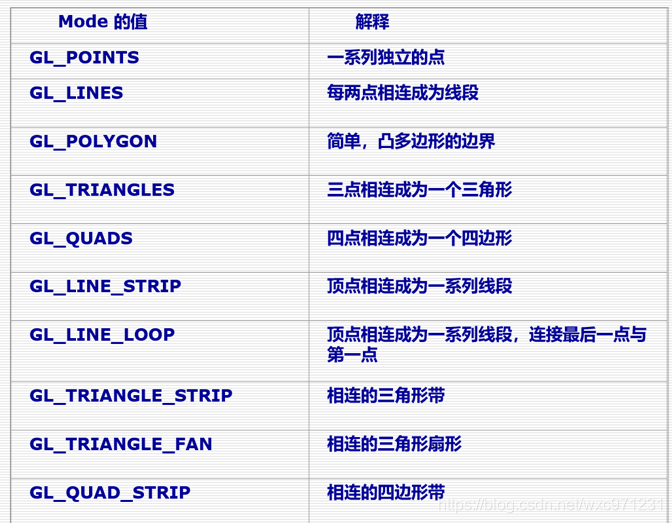

  • 绘图时我们需要指定关键顶点(glVertex2f函数),指定顶点的命令必须包含在glBegin函数之后,glEnd函数之前(否则指定的顶点将被忽略)。并由glBegin的参数来指明如何使用这些点,有以下选择
  • 我们选择了GL_LINE_LOOP,所以四个关键点最后被连接为矩形框
    在这里插入图片描述
(5)void glVertex2f (GLfloat x, GLfloat y);
  • 这表示定义一个二维向量。
  • 此类函数在OpenGL中有多个版本,对应的传入参数不同,方便使用。
  • glBegin() & glEnd()之间,这表示在裁剪区域中定义了一个关键点坐标
  • 这里关键点坐标的具体选取,涉及到窗口、视口、剪裁区等的映射关系,这些将在下一篇文章分析。
(6)glFlush()
  • 强制绘图命令立刻开始执行,而不是存储在缓冲区中等待其他OpenGL命令

三、简单的程序框架

我们可以把上面这个示例当作一个程序框架记住

#include <GL/glut.h>

//显示回调函数
void Display()
{
	.....
}

//初始化设置
void init()
{
	......
}

int main(int argc, char *argv[])
{
     glutInit(&argc, argv);
     glutInitDisplayMode(...);
     glutInitWindowPosition(...);
     glutInitWindowSize(...);
     glutCreateWindow(...);
     init();
     glutDisplayFunc(&Display);
     glutMainLoop();
     return 0;
}

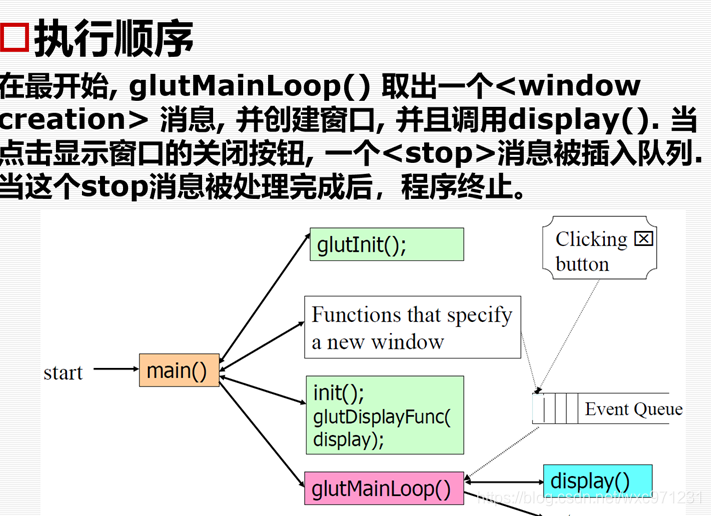

它的执行顺序如下:
在这里插入图片描述
