ALLEGRO显示或隐藏敷铜

最新推荐文章于 2024-09-11 00:01:36 发布
最新推荐文章于 2024-09-11 00:01:36 发布
阅读量7.7k 收藏 32
点赞数 3
分类专栏： 【EDA】Cadence Allegro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wsq_666/article/details/118701636
版权

显示设置 铜皮 UserPreferencesEditor Display选项 软件界面
关键词由优快云通过智能技术生成

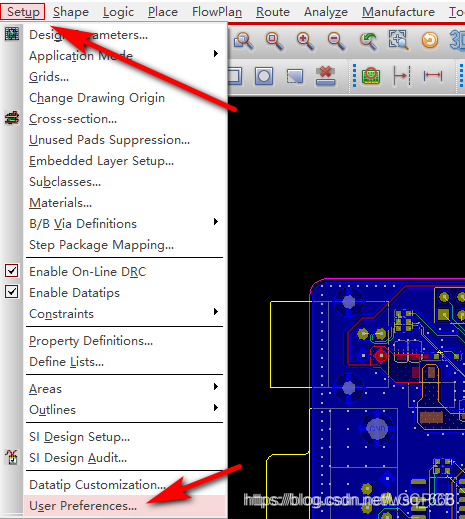

1.点击Setup-User Preferences
在这里插入图片描述
2.如下图此时是显示铜皮的，在User Preferences Editor的Display-Shape_fill-no_etch_shape_display后面是没有勾选的。
在这里插入图片描述

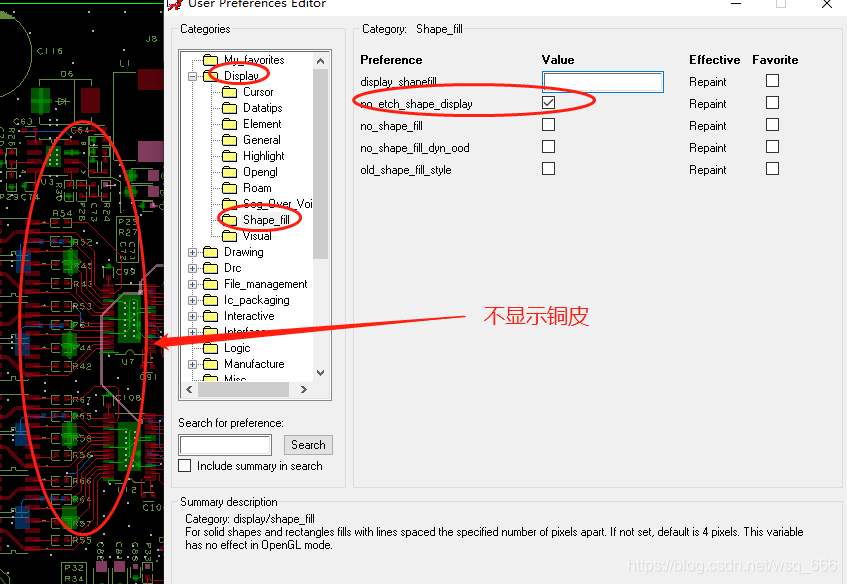

3.想要不显示铜皮，只需要在在User Preferences Editor的Display-Shape_fill-no_etch_shape_display后面打勾即可。设置完之后需要操作下缩放才能刷新设置。
在这里插入图片描述
