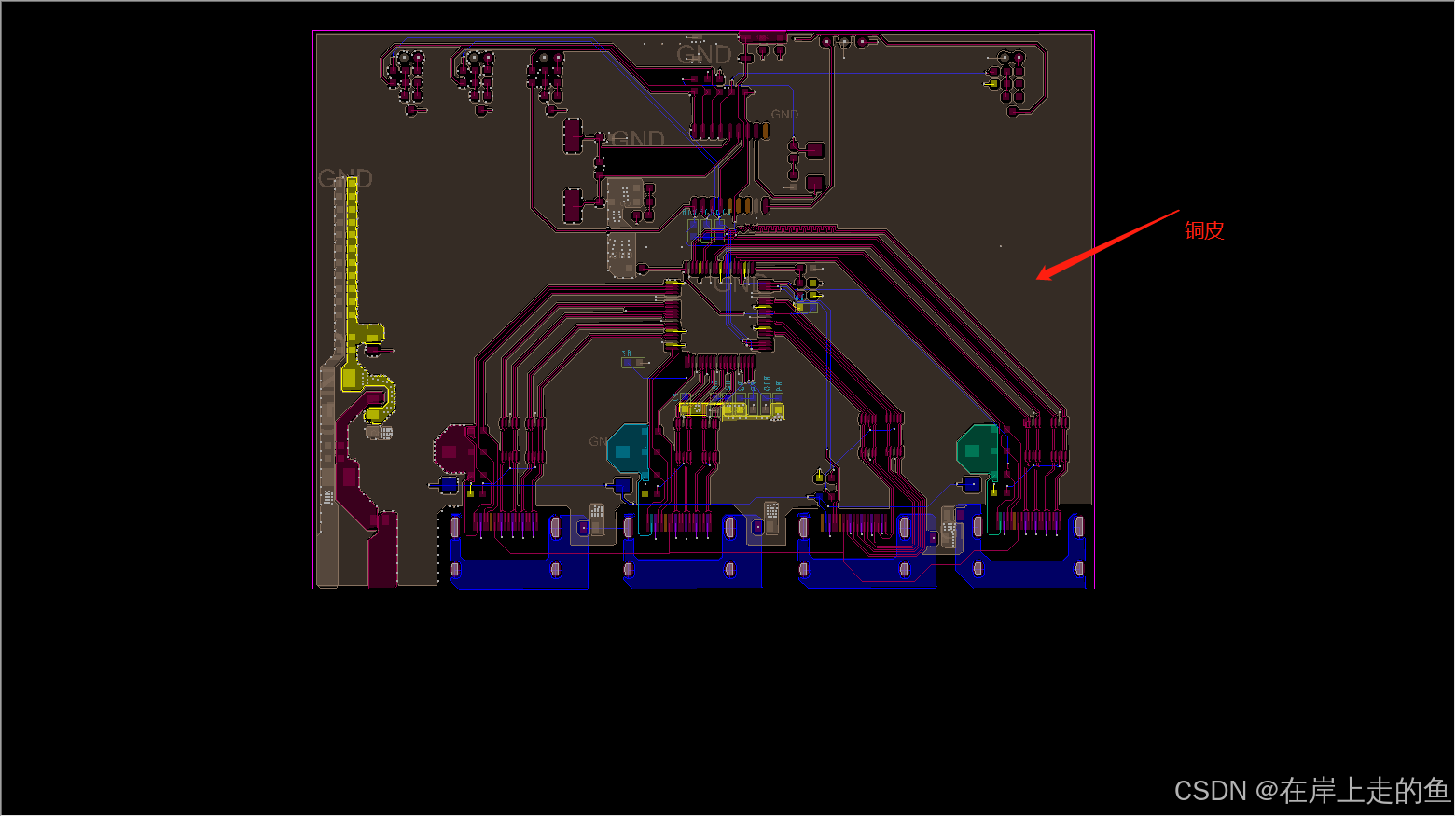

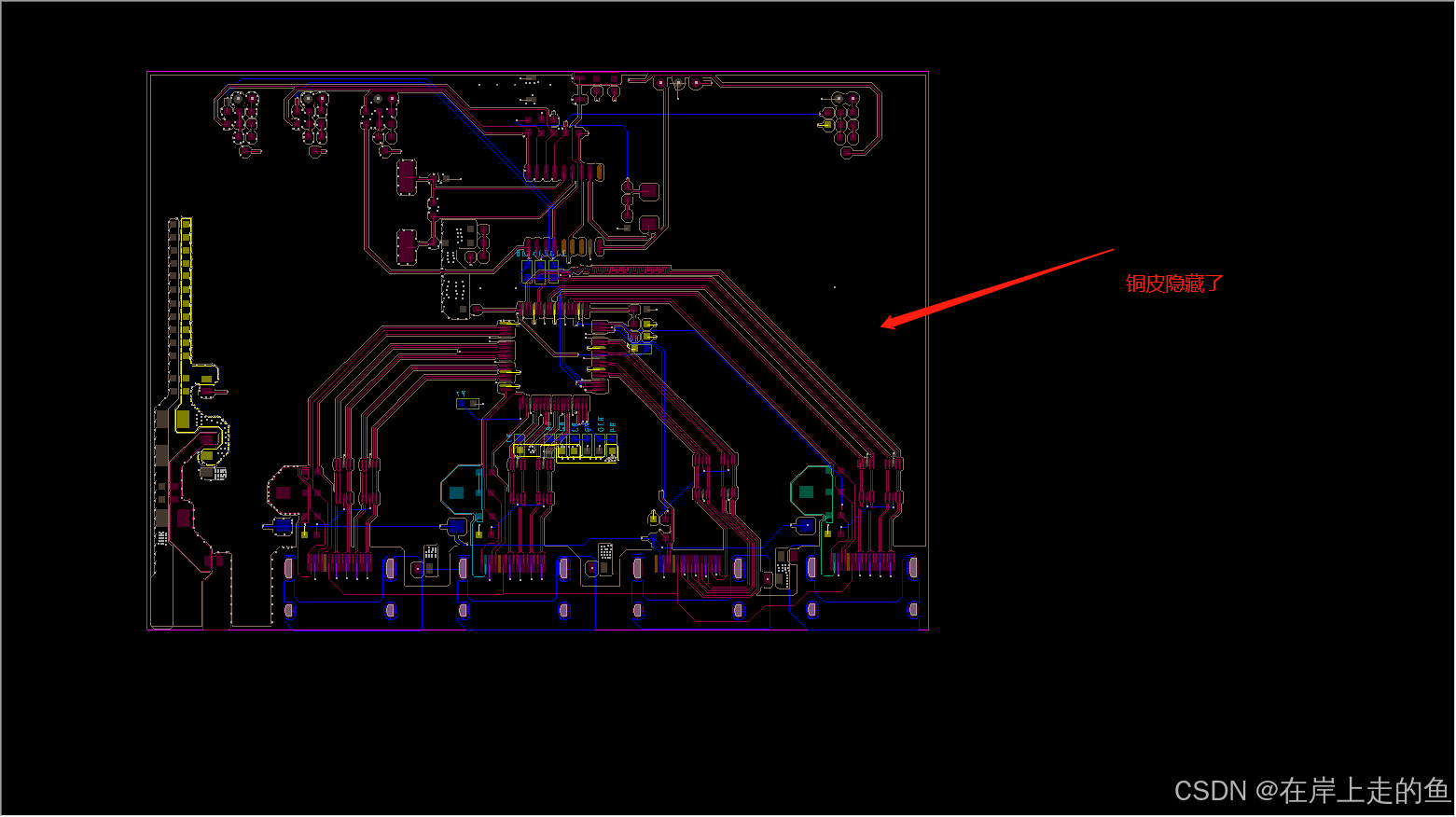

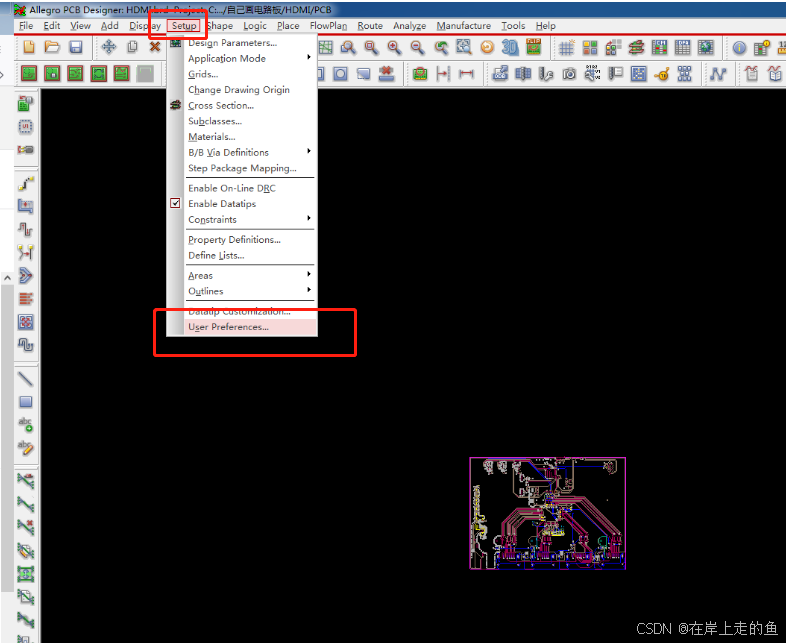

一、说明 受allegro图幅自身的限制,当画完PCB后,敷铜或者有些层直接使用大块铜皮走信号,全部显示的情况下看起来就很混乱,如果把大面积的铜皮设置成隐藏模式,观察器件走线就会比较清楚,具体操作方法如下。未隐藏铜皮效果图如下: 二、隐藏铜皮的方法 1、在PCB设计界面“Setup”->“User preferences…” 2、如下操作 隐藏铜皮后效果: 大家好!我是一名从事嵌入式软硬件的工程师,欢迎在评论里面与我一起学习探讨,喜欢我的文章就点个关注点个赞吧,谢谢!
