基于DIODES PAM8907的31Vpp驱动电压电蜂鸣器的设计方案

Diodes 公司 （Nasdaq：DIOD） 推出 PAM8907 压电式发声器驱动器，透过陶瓷/压电式发声器最大化声压级。 PAM8907 内置同步升压转换器，能在电池供电的系统中扩展声压级，性能超越同类型发声器驱动器。 该装置优化用于无线追踪器、工业用警报系统、医疗仪器及家用设备进行。

PAM8907 发声器驱动器支持 1.8V 至 5.5V 的宽输入电压范围，能满足各种潜在产品应用。 藉由选择 22VPP 或 31VPP 峰值的输出值 （使用通用型输入输出），能提供两种不同声压级选项来优化声压级表现或电池运作时间。 其集成升压转换器只需使用一个 1.0μH 外部电感器，有助于减少材料成本及电路板占用空间。

搭配电池供电系统，自动关机与唤醒功能可在电流消耗低于 1μA 的关断模式下，进一步延长 PAM8907 发声器驱动器的运作时间。 内建过热关机、过电流及过电压保护，以及低电压锁定机制，能确保可靠运作。 这款产品能在 -40°C 到 125°C 的环境温度中正常运作。

PAM8907 壓電式發聲器驅動器採用節省空間的 10 接腳 U-QFN2020 輕巧封裝。

►场景应用图

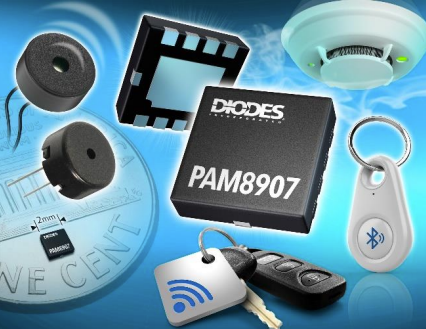

►产品实体图

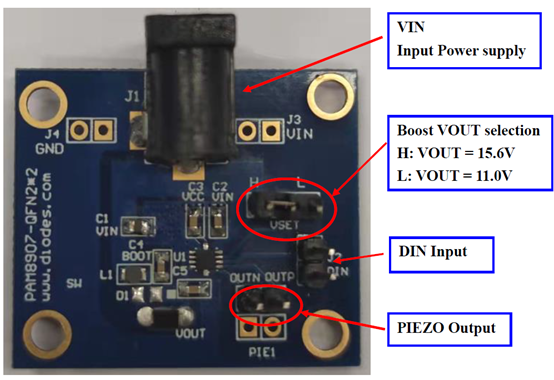

►展示板照片

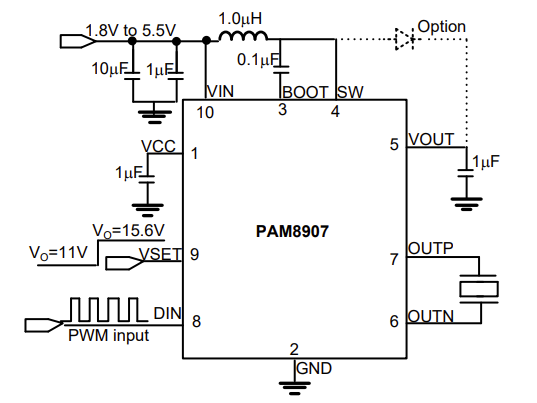

►方案方块图

►核心技术优势

-内建升压转换器 -输入电源范围内可输出 22VPP / 31VPP

-低突波电流、低EMI -外部只需放微型 1μH 电感器

-多项保护模式：ULVO， OTP ， OVP， UVP

►方案规格

-宽输入电源电压范围：1.8V 至 5.5V

-驱动压电发声器，最高可达 31VPP

-采用极短开启/关闭时间设计的高速驱动器

-自动关机和唤醒控制 -小型 U-QFN2020-12 封装

► 技术文档

点击此处即可获取以下技术文档：
