开发者必看！添加 RTT 功能的详细指南

SEGGER RTT（Real-Time Transfer） 是一种高效的实时调试技术，通过 J-Link 调试器实现主机与目标设备间的双向通信。相比传统调试手段（如串口），RTT 无需额外硬件引脚，且传输速度更快，特别适合资源受限的嵌入式场景。本文以 NXP KW38 芯片为例，详细介绍如何将 SEGGER RTT 功能集成到 SDK 工程中，助力开发者快速捕获调试信息。

一、准备工作

1.  安装J-Link软件包

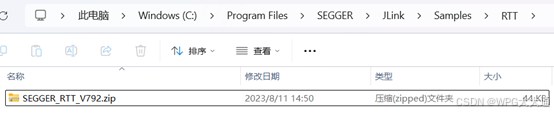

确保已安装 SEGGER J-Link 驱动及软件工具包。RTT 相关文件默认位于以下路径：
C:\Program Files\SEGGER\JLink\Samples\RTT

该目录包含核心源码文件（如 SEGGER_RTT.c、SEGGER_RTT_printf.c）及配置文件 SEGGER_RTT_Conf.h。

2. 创建基础工程
使用 SDK（如MCUXpresso IDE）新建一个 KW38 的“Hello World”工程，作为 RTT 功能集成的基础框架。

二、集成RTT到工程

1.  复制 RTT 文件

• 将 RTT 文件夹内的所有源文件（.c 和 .h）复制到工程目录的 source 或 drivers 子目录中。

• 将 Config 文件夹下的 SEGGER_RTT_Conf.h 一并复制，该文件用于配置 RTT 缓冲区大小等参数。



2. 工程配置

• 添加头文件路径：在 IDE 中指定 RTT 头文件的包含路径，确保编译时能正确引用。

• 源码编译：将 SEGGER_RTT.c 等文件加入工程编译列表，确保参与构建。

三、代码初始化与调试

1.  初始化 RTT
在 main() 函数中调用 RTT 初始化接口，示例代码如下：

SEGGER_RTT_Init();

2. RTT 打印接口

SEGGER_RTT_printf(0, "This is RTT Printf: hello world.\r\n");

3. 通过 Jlink RTT Viewer 打印调试信息

连接J-Link调试器至目标板，并启动J-Link RTT Viewer工具。

选择目标设备型号（如 KW38），工具会自动检测RTT缓冲区。若配置正确，调试信息（如printf输出）将实时显示在窗口中。

四、注意事项与扩展

• 路径问题：若工程结构复杂，需确保文件路径与 IDE 配置一致，避免编译错误。

• 缓冲区调整：若数据量较大，可修改 SEGGER_RTT_Conf.h 中的 BUFFER_SIZE 参数以优化性能。

• 跨芯片兼容性：本文方法适用于大多数 ARM Cortex-M 芯片，仅需调整目标设备配置即可。

五、总结

    通过上述步骤，开发者可快速添加 SEGGER RTT 功能，显著提升调试效率。RTT 凭借其低延迟、免硬件的优势，已成为嵌入式调试的优选方案。

    对于其他芯片平台，仅需复用核心文件并适配工程配置，即可实现类似功能。希望本文能为您的开发工作提供实用参考！
