Hands-On LKS_EVB_MCU453_V2.0 按键实现 IO 电平翻转

一、简介

本文主要介绍如何对 LKS_EVB_MCU453_V2.0 开发板按键实现 IO 电平翻转。

硬件平台：LKS_EVB_MCU453_V2.0 开发板、LPCLINK2 Debugger or Jlink。

软件平台：Keil

图1 LKS 板

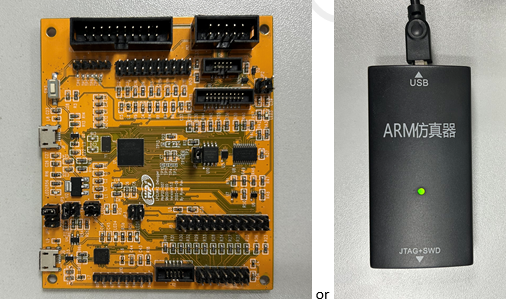

图2  LPC和 Jlink

二、Demo 示例

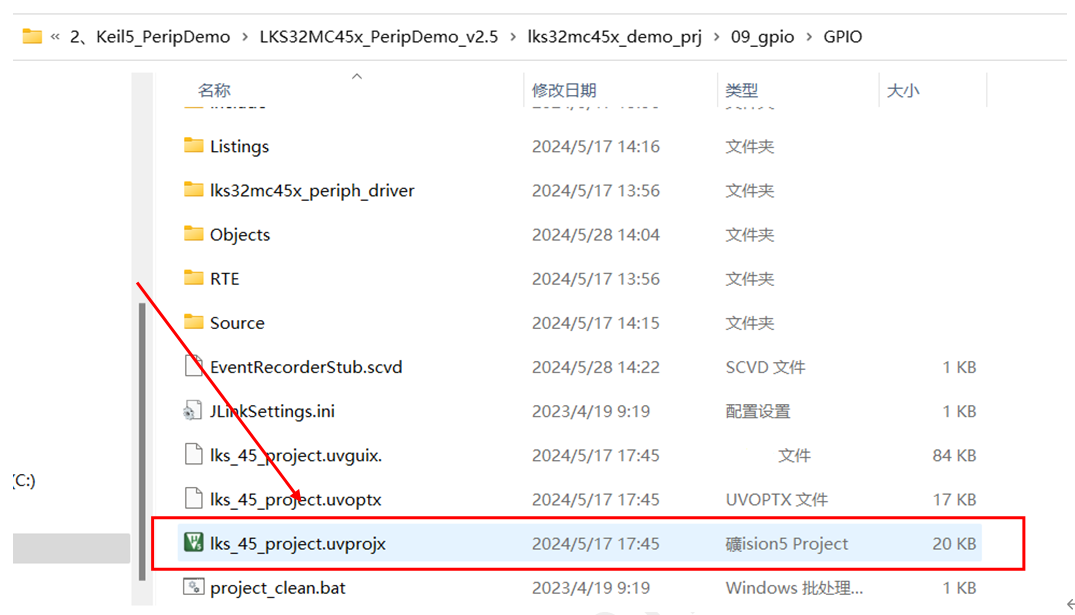

按照如图所示路径双击打开 Demo 文件。

图3

图 4 出自 LKS32MC45x_PeripDemo_v2.5

进入函数 Hardware_init()，找到 GPIO_init()，打开，可以对 IO 初始化进行配置。步骤如下：

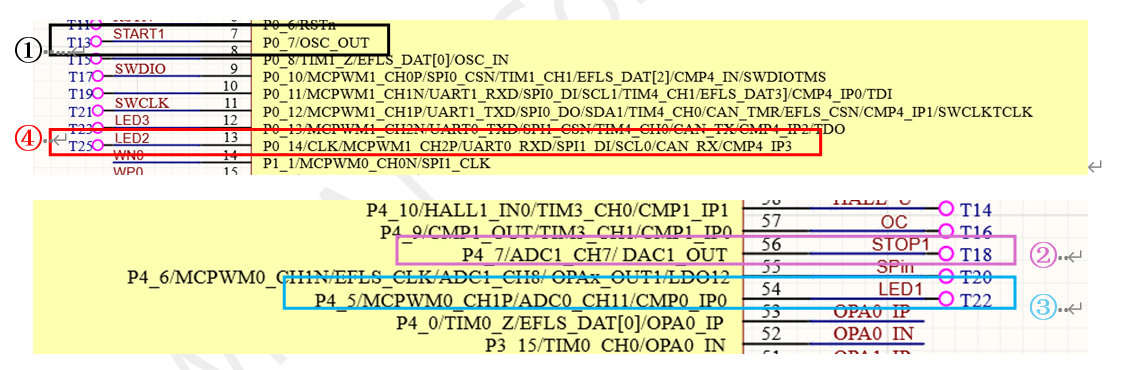

图 5 出自 LKS_EVB_MCU453_V2.0.SchDoc

如上图，对应原理图配置对应的 GPIO：

① 按键 Start1——P0_7 输入模式

② 按键 Stop1——P4_7 输入模式

③ LED1——P4_5 输出模式

④ LED2——P0_14 输出模式

        进入函数 GPIO_KEY_Scan()，可以看到，这里是用于扫描按键状态的函数，key_up=1 代表按键松开。先把按键标志置 1，然后在 if 语句里判断，key_start 或着 key_stop 中其中一个按下，执行 if 里的操作，首先把按键标志置 0，代表按键按下，接下来判断是 key_start 按下还是 key_stop 按下，如果是 key_start 按下，则返回值 start_PRES，如果是 key_stop 按下，则返回值 stop_PRES。两者都不是，判断按键 start 和按键 stop 有没有按下，都没有按下，则按键标志置 1 ，返回 0。

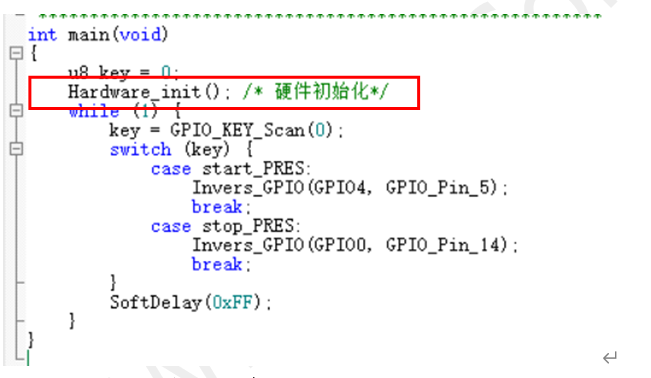

图 6 出自 LKS32MC45x_PeripDemo_v2.5

        在 main 函数中，对刚刚在 GPIO_KEY_Scan() 函数中的值进行使用，如果返回值是 start_PRES，则对 GPIO4_5 ( LED1 ) 进行电平翻转，如果返回值是 stop_PRES，则对 GPIO0_14 ( LED2 ) 进行电平翻转。

三、硬件连接方式

图7

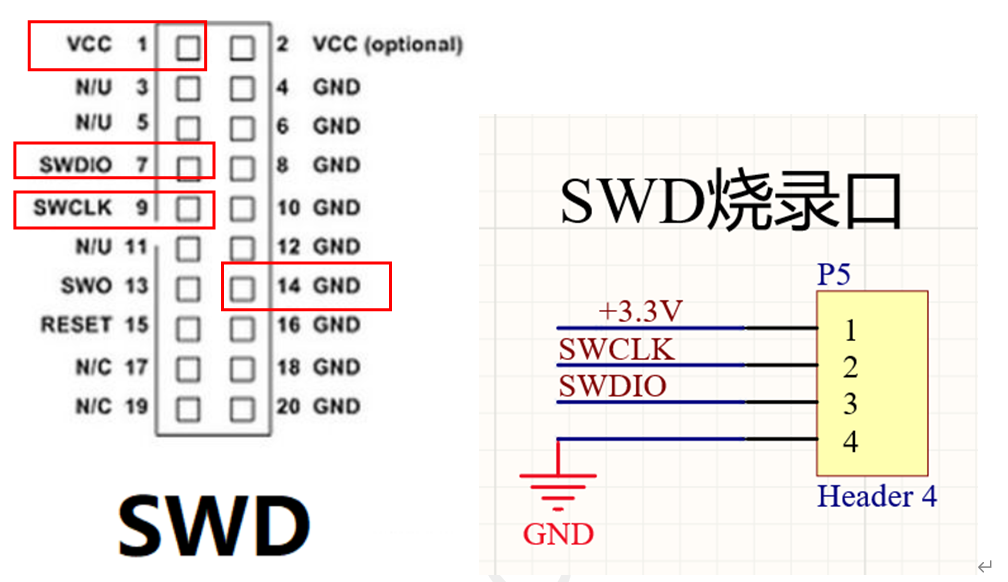

LKS 采用 SWD 接口方式连接，在板子上有接出 SWD 烧录口如图所示。SWD 的接口定义如图所示，按照如图进行连接。

3.1 LPC Debugger方式

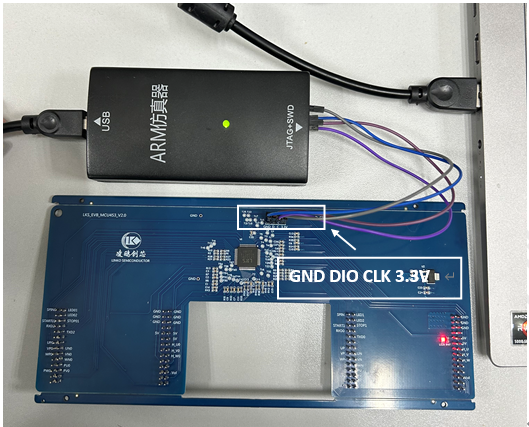

图8

        如图所示，LPC Debugger 板和 LKS_EVB_MCU453_V2.0 板连接，通过板上接口 GND、DIO、CLK、3.3V 与 SWD 的对应接口相连。这是本文选择的调试方式。

3.2 Jlink 方式

图9

        如图所示，Jlink 和 LKS_EVB_MCU453_V2.0 板连接，通过板上接口 GND、DIO、CLK、3.3V 与 SWD 的对应接口相连。

四、编译和下载

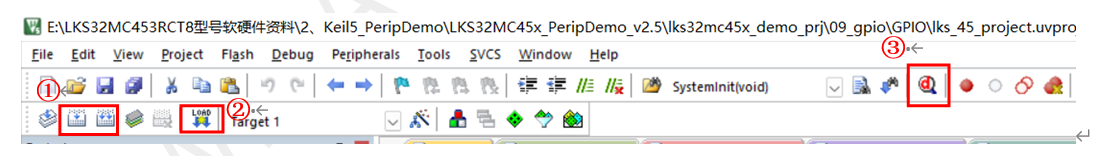

图10

1. 左：构建目标文件
2. 右：构建所有文件
3. 下载代码到闪存
4. 启动调试

先按 1 编译，2下载到板上即可。

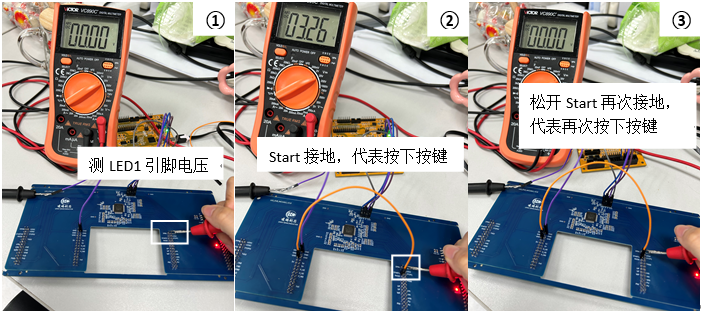

图11

       本文选择 LPC Debugger 板和 LKS_EVB_MCU453_V2.0 板连接的调试方式。如图所示程序已下载到板中，首先测量 LED1 引脚电压，为0；此时给 Start 引脚加根杜邦线连接到地，代表 start 用作按键被按下，可以看到此时 LED1 的引脚电压翻转为 3.26V；断开 start 引脚和地的连接，随后再接上 start 和地，代表 start 作为按键，此时被再次按下，可以看到此时 LED1 的引脚电压翻转为 0 。stop 脚同理操作去测试 LED2 引脚电压，这里便不再赘述。


五、总结

        本文通过详细的步骤操作，给读者演示了如何对 LKC_EVB_MC453_V2.0 进行按键实现 IO 电平翻转，阅读此篇后，能有一个初步认识。

六、参考文献

[1]  LKS32MC45x_DataSheet_V1.53.pdf

[2]  SDK：LKS32MC45x_PeripDemo_v2.5

[3] 原理图：LKS_EVB_MCU453_V2.0.SchDoc
