基于RK3588的以太网连接不上的问题分析

于 2025-08-06 21:00:00 发布
阅读量123 收藏
点赞数 6
CC 4.0 BY-SA版权
分类专栏： RK3588开发从入门到精通 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/whm128/article/details/149975285

目录

环境介绍

详细排查

环境介绍

环境：RK3588为荣品电子核心板，PHY为裕太微电子YT8521；

首先上电后识别不到以太网：

详细排查

1.先怀疑驱动的问题，因为本方案中直接使用的是荣品电子官方的驱动；

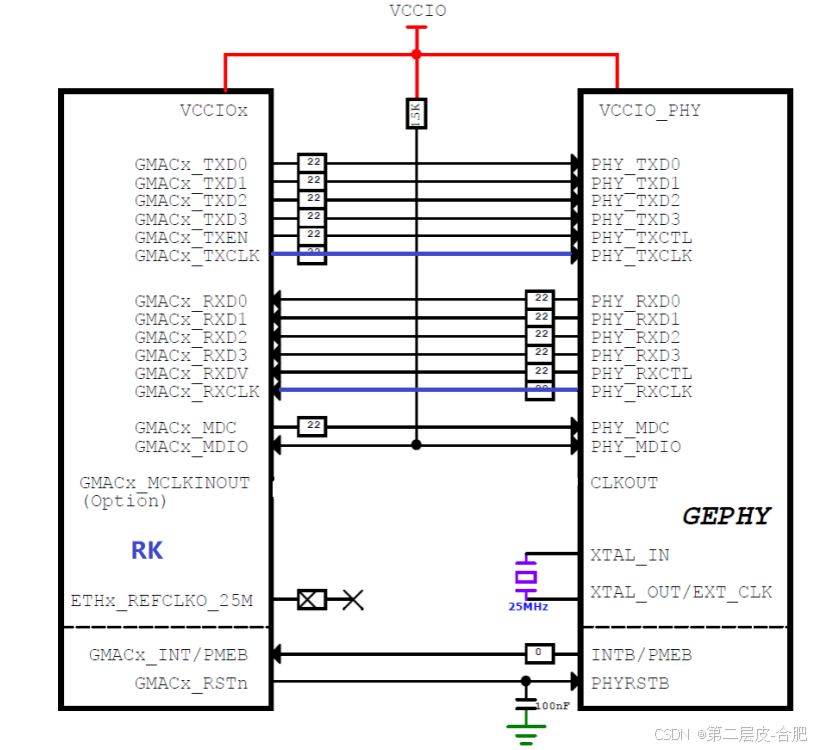

对比原理图及驱动。涉及到一个配置问题。

基于时钟来源的不通，驱动程序可分为四种模式，PHY的时钟和TXCLK的时钟；PHY的时钟有两种来源方式，一种是外接晶振提供，一种是MAC提供，TXCLK一种是MAC 的PLL提供一个来源自PHY；如下图：其中TX，RX都是相对于MAC而言。

这个知识倒是一个关于以太网的收获。

根据RGMII标准，时钟的上升和下降沿采样，且时钟信号要比数据信号delay1-2ns，来保证setup/hold时间（因为数据在时钟沿变化，如果不做额外处理，接收端将无法采样，根据组成关系，可以知道有三种）

这其中还有个电压和电流P

了解本专栏 订阅专栏 解锁全文
