敌人AI状态机:

0. 写在前面

​ 本文章的方法来源于视频教程：(视频教程)，本人只是总结归纳，算是学习笔记，可用于查漏补缺，省去看视频的时间，希望能帮到你。不懂的可以评论区留言，看到了我就会回答。

​ 注意：代码无法直接粘贴使用，只是解释核心代码的原理和机制。

​ 本人只是小菜鸡，轻喷。

​ 1. 为什么要使用状态机？

​ 在游戏中每个角色通常存在大量动作，如站立、跑动、跳跃、蹲下，有自己写过游戏的朋友肯定知道，当切换人物的状态时，通常需要无数个bool判断，在Update里写无数个if判断条件嵌套，耦合度很高，后期成为“屎山”。当不断增加新功能时，不仅难以修改，还容易出错。

​ 这主要是因为所有条件在一个类中判断，当然容易出错，也不够优雅。这时，就需要状态机了！

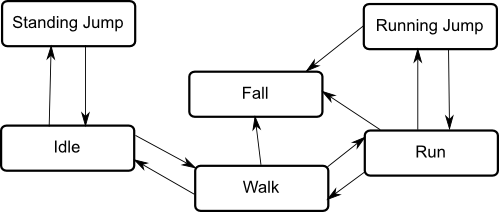

状态切换图

​ 如上图，状态机的基本思想是使角色在某一给定时刻进行一个特定的动作，也就是状态。角色从一个状态立即切换到另一个状态是需要一定的限制条件的。比如角色只能从跑步或者站立切换到蹲下，而不能直接从跳跃切换到蹲下。角色从当前状态进入下一个状态的选项被称为状态过渡条件。状态集合、状态过渡条件以及记录当前状态的变量放在一起，形成了一个状态机。

​ 2. 为什么写敌人状态机而不写玩家的？

​ 因为玩家的我之前写完了，现在边学边写敌人的，也算复习了。大体是差不多的，可以触类旁通。

​ 如果有人看的话，之后可能会出玩家的。

1. 搭建结构框架

框架脚本具体有三：

  1. EnemyEntity：所有敌人都将继承该实体类，该类用于存放每个敌人都拥有的特性。
  2. State：拥有所有敌人状态的基本功能，如Enter(), Exit(), LogicUpdate(), FixedUpdate();
  3. FiniteStateMachine:用于追踪敌人当前位于什么状态以及在状态内做正确的事。

具体如下：

public class EnemyEntity : MonoBehaviour
{
    public FiniteStateMachine stateMachine;

    public Rigidbody2D RB { get; private set; }
    public Animator Anim { get; private set; }

    public virtual void Start()
    {
        RB = GetComponent<Rigidbody2D>();
        Anim = GetComponent<Animator>();

        stateMachine = new FiniteStateMachine();    //状态机不挂载在任何物体上 所以直接生成即可
    }

    public virtual void Update()
    {
        stateMachine.CurrentState.LogicUpdate();    //实时调用状态的更新函数
    }

    public virtual void FixedUpdate()
    {
        stateMachine.CurrentState.PhysicUpdate();    //实时调用状态的物理更新函数
    }
}

public class EnemyState
{
    protected FiniteStateMachine stateMachine;
    protected EnemyEntity entity;

    protected float startTime;		//记录状态的开始时间
    protected string animBoolName;  //用于控制动画的启动和关闭 无需在Unity的动画器中创建和连线

    //构造函数初始化状态机和父类实体
    public EnemyState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName)
    {
        this.entity = entity;
        this.stateMachine = stateMachine;
        this.animBoolName = animBoolName;
    }

    //virtual可被子类继承与重写
    public virtual void Enter()
    {
        startTime = Time.time;  //记录状态开始的时间
        entity.Anim.SetBool(animBoolName, true);    //启动状态动画
    }
    public virtual void Exit()
    {
        entity.Anim.SetBool(animBoolName,  false);    //关闭状态动画
    }
    public virtual void LogicUpdate()
    {

    }
    public virtual void PhysicUpdate()
    {

    }
}

public class FiniteStateMachine
{
    public EnemyState CurrentState { get; private set; }	//记录当前状态

    //初始化状态
    public void Initialize(EnemyState startingState)
    {
        CurrentState = startingState;
        CurrentState.Enter();
    }

    public void ChangState(EnemyState state)
    {
        CurrentState.Exit();    //先退出当前状态
        CurrentState = state;
        CurrentState.Enter();
    }
}

virtual 关键字用于修改方法、属性、索引器或事件声明，并使它们可以在子类中被重写（override）。

2. 移动和站立状态

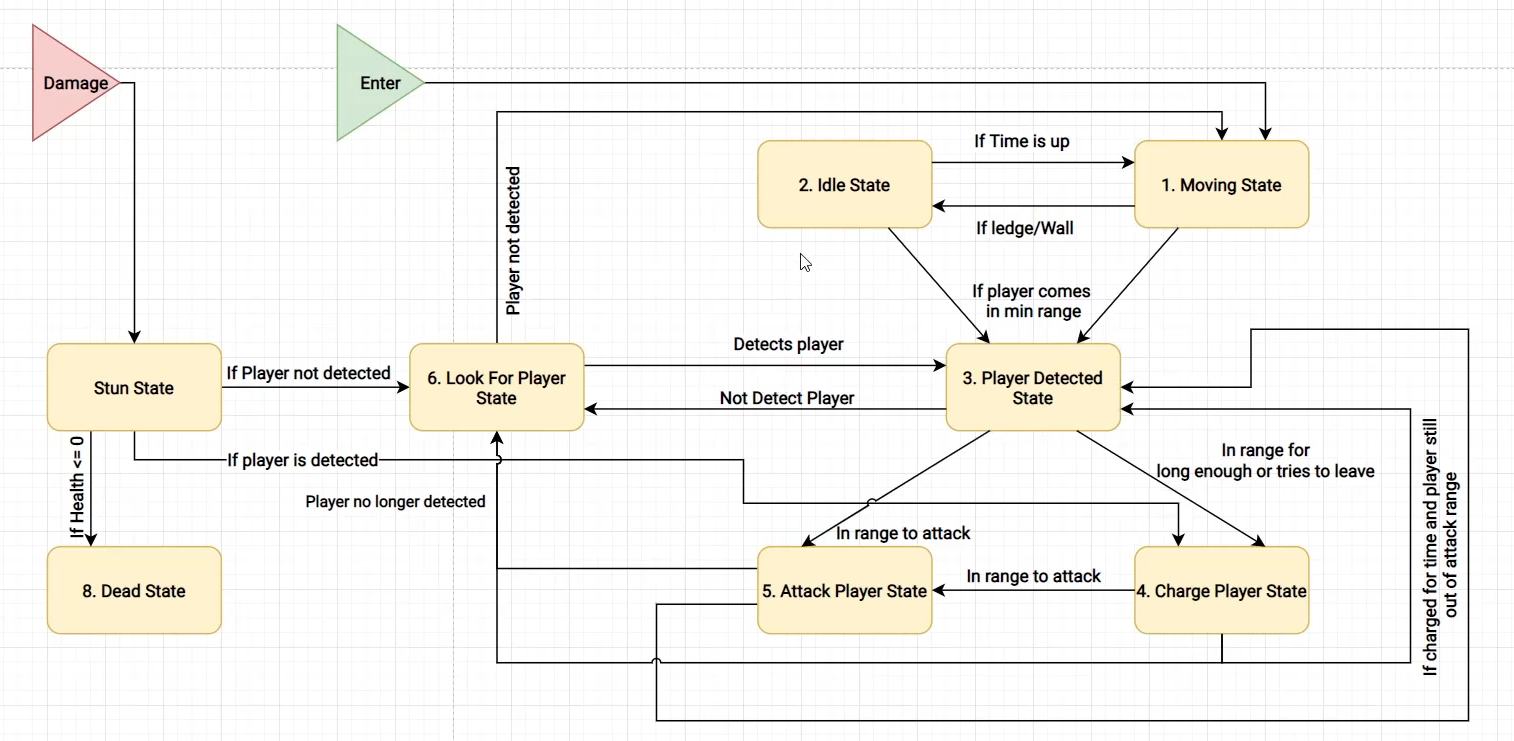

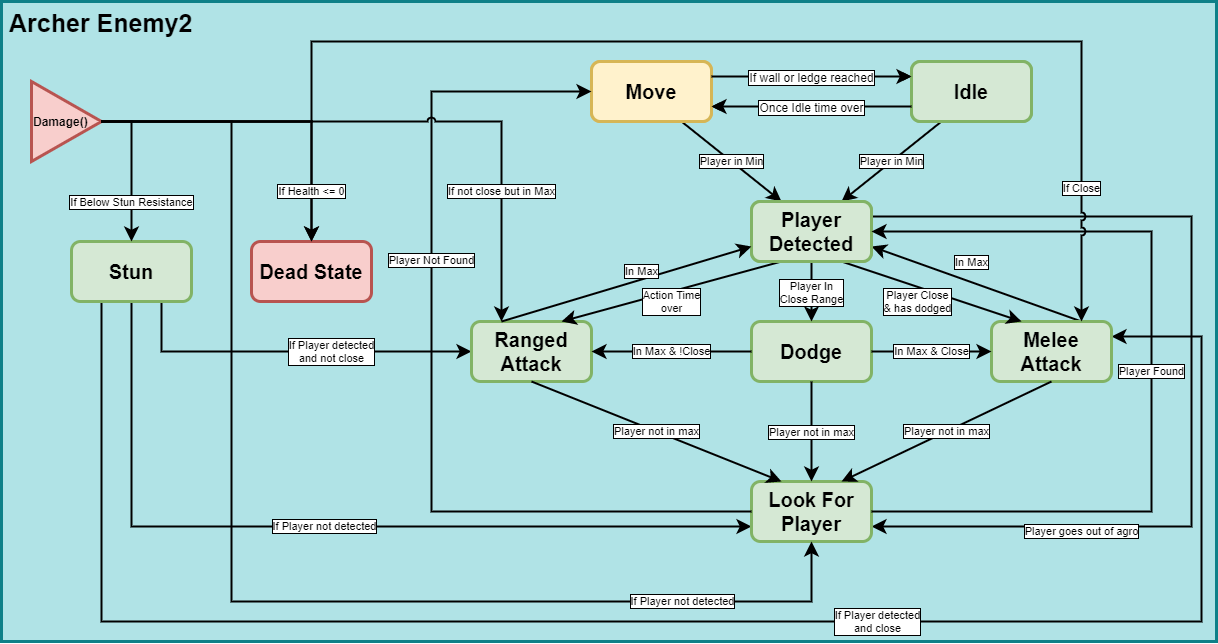

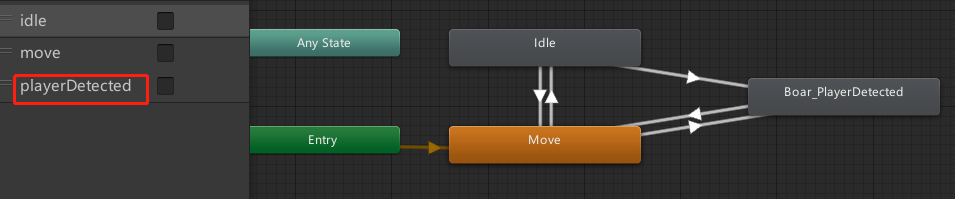

状态参考图：看不懂不用担心，具体写到什么状态时再回来看相应的部分就好。

image-20230910194836845

​ 两个基础状态，地面敌人都有的状态。继承于EnemyState，这两个状态类也并不会直接挂载到敌人身上，而是具体敌人再定义具体的类继承这两个基础类。因为每个敌人的特性会有所不同，学过继承多态的朋友应该懂的。

脚本逻辑：

  1. EnemyMoveState：向前移动直到碰到墙或者平台边缘。
  2. EnemyIdleState：休息一段时间后继续移动。
public class EnemyMoveState : EnemyState
{
    //记录是否检测到平台边缘或者墙
    protected bool isDetecLegde;
    protected bool isDetecWall;

    public EnemyMoveState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName) : base(entity, stateMachine, animBoolName)
    {
    }

    public override void Enter()
    {
        base.Enter();

        isDetecLegde = entity.Core.CollisionSenses.Ledge_Down;
        isDetecWall = entity.Core.CollisionSenses.WallFront;
    }

    public override void Exit()
    {
        base.Exit();
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();

        isDetecLegde = entity.Core.CollisionSenses.Ledge_Down;
        isDetecWall = entity.Core.CollisionSenses.WallFront;
    }
}

public class EnemyIdleState : EnemyState
{
    protected bool filpAfterIdle;   //站立时是否要掉头 用于判断是由于走了一段时间而停下还是因为检测到平台边缘
    protected bool isIdleTimeOver;      //是否超过站立时间

    protected float idleTime;   //站立时间

    public EnemyIdleState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName) : base(entity, stateMachine, animBoolName)
    {
    }

    public override void Enter()
    {
        base.Enter();

        entity.Core.Movement.SetVelocityZero();     //速度清空

        SetRamdomIdleTime();
        isIdleTimeOver = false;
    }

    public override void Exit()
    {
        base.Exit();

        if (filpAfterIdle)
        {
            entity.Core.Movement.Flip();    //反转朝向
        }
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if(Time.time > startTime + idleTime)
        {
            isIdleTimeOver = true;
        }
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();
    }

    public void SetFlipAfterIdle(bool flip)
    {
        filpAfterIdle = flip;
    }

    //设置随机站立时间
    protected void SetRamdomIdleTime()
    {
        idleTime = Random.Range(entity.data.minIdleTime, entity.data.maxIdleTime);
    }
}

2.5核心代码模式

细心的朋友肯定发现了，

isDetecLegde = entity.Core.CollisionSenses.Ledge_Down;
isDetecWall = entity.Core.CollisionSenses.WallFront;

entity.Core.Movement.Flip();

这些玩意是什么？

因为我用到了教程后面的核心模式，也就是用Core管理一些会反复使用到的代码。比如设置速度，检查是否接触地面、墙体、平台边缘等等函数，在敌人和玩家中都可以反复使用，避免重复写。

如果要用Core的话，记得在EnemyEntity中声明哦。不想写这个的朋友也可以直接复制相应的代码到具体的状态类中。

具体这些脚本该怎么挂载到Unity，我会在下一节定义具体敌人的时候再说。

using UnityEngine;

public class Core : MonoBehaviour
{
    public Movement Movement { get; private set; }
    public CollisionSenses CollisionSenses { get; private set; }

    private void Awake()
    {
        Movement = GetComponentInChildren<Movement>();
        CollisionSenses = GetComponentInChildren<CollisionSenses>();

        if (!Movement || !CollisionSenses)
        {
            Debug.LogError("核心组件缺失");
        }
    }

    public void LogicUpdate()
    {
        Movement.LogicUpdate();
    }
}

public class CoreComponent : MonoBehaviour
{
    protected Core core;

    protected virtual void Awake()
    {
        core = GetComponentInParent<Core>();

        if(core == null)
        {
            Debug.LogError("父类没有核心脚本");
        }
    }
}

public class Movement : CoreComponent
{
    private Vector2 workSpace;
    public Rigidbody2D RB { get; private set; }
    public Vector2 CurrentVelocity { get; private set; }
    public int FacingDirection { get; private set; }

    protected override void Awake()
    {
        base.Awake();

        RB = GetComponentInParent<Rigidbody2D>();
        FacingDirection = 1;
    }

    public void LogicUpdate()
    {
        CurrentVelocity = RB.velocity;
    }

    #region Set Functions
    public void SetVelocity(float velocity, Vector2 angle, int direction)
    {
        angle.Normalize();
        workSpace.Set(angle.x * velocity * direction, angle.y * velocity);
        RB.velocity = workSpace;
        CurrentVelocity = workSpace;
    }

    public void SetVelocity(float velocity, Vector2 direction)
    {
        workSpace = direction * velocity;
        RB.velocity = workSpace;
        CurrentVelocity = workSpace;
    }

    public void SetVelocityX(float velocityX)
    {
        workSpace.Set(velocityX, CurrentVelocity.y);
        RB.velocity = workSpace;
        CurrentVelocity = workSpace;
    }
    public void SetVelocityY(float velocityY)
    {
        workSpace.Set(CurrentVelocity.x, velocityY);
        RB.velocity = workSpace;
        CurrentVelocity = workSpace;
    }
    public void SetVelocityZero()
    {
        RB.velocity = Vector2.zero;
        CurrentVelocity = Vector2.zero;
    }

    public void CheckIfShouldFlip(int xInput)
    {
        if (xInput != 0 && xInput != FacingDirection)    //有输入且与当前方向相反
        {
            Flip();
        }
    }

    public void Flip()
    {
        FacingDirection *= -1;
        RB.transform.Rotate(0.0f, 180f, 0.0f);
    }

    #endregion
}

/// <summary>
/// 用于检测碰撞关系
/// </summary>
public class CollisionSenses : CoreComponent
{
    #region Check Transform
    public Transform GroundCheckTrans { get => groundCheckTrans; set => groundCheckTrans = value; }
    public Transform WallCheckTrans { get => wallCheckTrans; set => wallCheckTrans = value; }
    public Transform LedgeCheckTrans { get => ledgeCheckTrans; set => ledgeCheckTrans = value; }

    public float GroundCheckRidius { get => groundCheckRidius; set => groundCheckRidius = value; }
    public float WallCheckDistence { get => wallCheckDistence; set => wallCheckDistence = value; }
    public float LedgeCheckDistence { get => ledgeCheckDistence; set => ledgeCheckDistence = value; }
    public LayerMask WhatIsGround { get => whatIsGround; set => whatIsGround = value; }

    [SerializeField] private Transform groundCheckTrans;
    [SerializeField] private Transform wallCheckTrans;
    [SerializeField] private Transform ledgeCheckTrans;

    [SerializeField] private float groundCheckRidius;
    [SerializeField] private float wallCheckDistence;
    [SerializeField] private float ledgeCheckDistence;

    [SerializeField] private LayerMask whatIsGround;
    #endregion

    #region Check Functions
    public bool Ground
    {
        get => Physics2D.OverlapCircle(groundCheckTrans.position,
            groundCheckRidius, whatIsGround);
    }

    public bool WallFront
    {
        get => Physics2D.Raycast(wallCheckTrans.position,
            Vector2.right * core.Movement.FacingDirection, wallCheckDistence, whatIsGround);
    }
    public bool WallBack
    {
        get => Physics2D.Raycast(wallCheckTrans.position,
            Vector2.right * -core.Movement.FacingDirection, wallCheckDistence, whatIsGround);
    }
    public bool Ledge
    {
        get => Physics2D.Raycast(ledgeCheckTrans.position,
            Vector2.right * core.Movement.FacingDirection, wallCheckDistence, whatIsGround);
    }
    public bool Ledge_Down
    {
        get => Physics2D.Raycast(ledgeCheckTrans.position,
            Vector2.down, ledgeCheckDistence, whatIsGround);
    }
    #endregion
}

3. 具体敌人：野猪

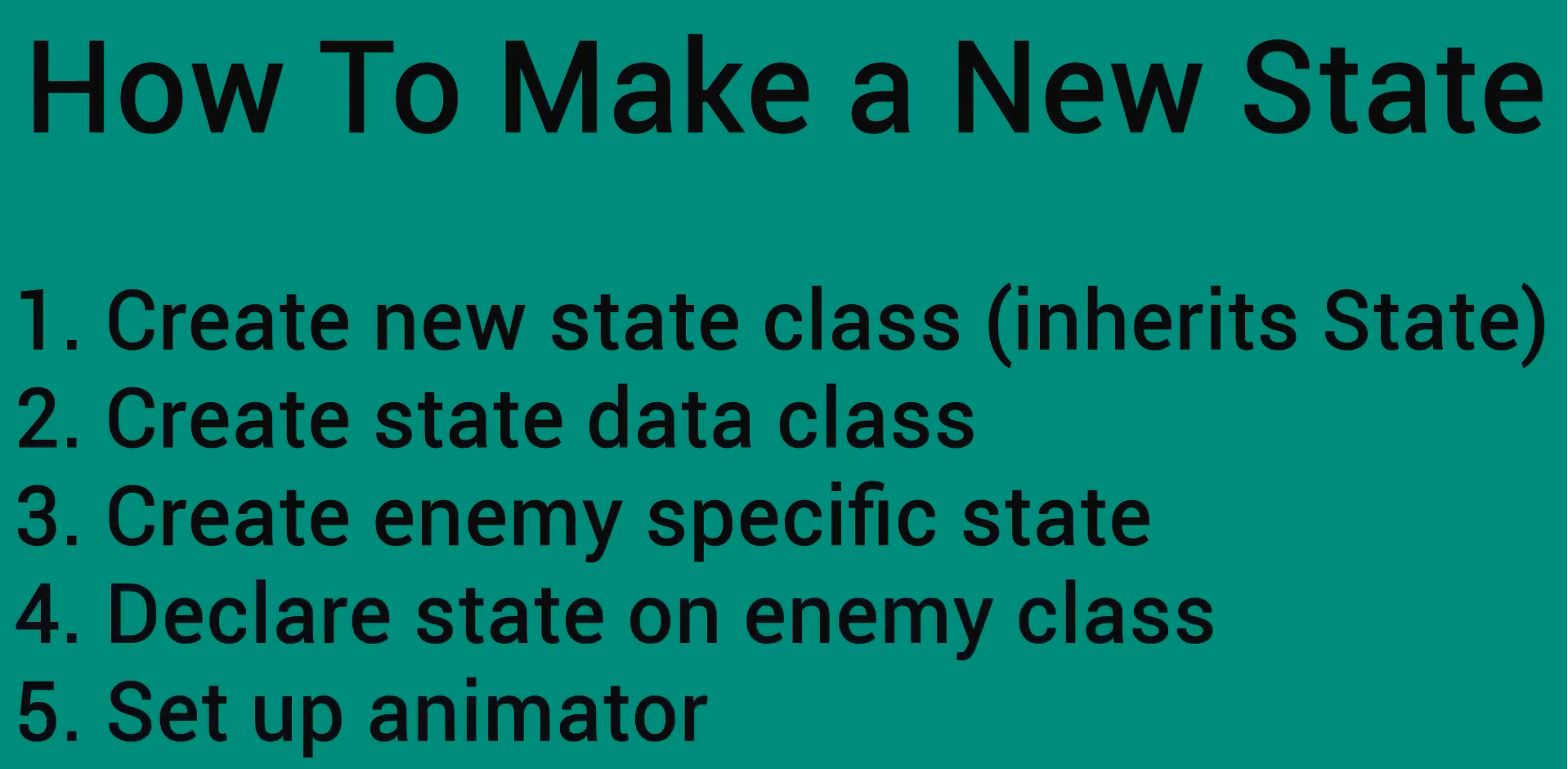

创建具体敌人的步骤：

image-20230904185850252

第一个敌人：能站立、跑动和攻击玩家。我把他命名为Boar，也就是野猪。我不是很清楚它是不是野猪哈哈哈哈，也可能是牛。

本节先实现其移动和站立的状态。（图片可以直接复制到Unity使用）

野猪

代码：

/// <summary>
/// 野猪：继承基础敌人类 实例化野猪的各种状态类
/// </summary>
public class Boar : EnemyEntity
{
    public Boar_IdleState idleState;
    public Boar_MoveState moveState;

    public override void FixedUpdate()
    {
        base.FixedUpdate();
    }

    public override void Start()
    {
        base.Start();

        //第一个this是抽象的enemyEntity 第二个this是野猪 在具体类中 第二个覆盖了第一个
        moveState = new Boar_MoveState(this, stateMachine, "move", this);
        idleState = new Boar_IdleState(this, stateMachine, "idle", this);

        stateMachine.Initialize(moveState);     //初始为移动状态
    }

    public override void Update()
    {
        base.Update();
    }
}

public class Boar_IdleState : EnemyIdleState
{
    Boar boar;
    public Boar_IdleState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Boar boar) : base(entity, stateMachine, animBoolName)
    {
        this.boar = boar;
    }

    public override void Enter()
    {
        base.Enter();
    }

    public override void Exit()
    {
        base.Exit();
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if (isIdleTimeOver)
        {
            stateMachine.ChangState(boar.moveState);
        }
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();
    }
}

public class Boar_MoveState : EnemyMoveState
{
    private Boar boar;

    public Boar_MoveState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Boar boar) : base(entity, stateMachine, animBoolName)
    {
        this.boar = boar;
    }

    public override void Enter()
    {
        base.Enter();

        entity.Core.Movement.SetVelocityX(entity.data.movementSpeed_Boar * entity.Core.Movement.FacingDirection);
    }

    public override void Exit()
    {
        base.Exit();
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        //当检测到墙或者没检测到平台
        if(entity.Core.CollisionSenses.WallFront || !entity.Core.CollisionSenses.Ledge_Down)
        {
            stateMachine.ChangState(boar.idleState);
            boar.idleState.SetFlipAfterIdle(true);  //翻转朝向
        }
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();
    }
}

在抽象状态类（比如移动、站立状态）里完成一些是否应该转换状态的bool值判断，然后在具体的敌人状态类里切换到其他状态。

还有脚本Data_EnemyState，用来存储敌人的一些数据具体大小，继承ScriptableObject，也就是独立于脚本类存在的用于储存脚本数据的容器，可以直接在Unity中赋值。

[CreateAssetMenu(fileName = "newEnemyData", menuName = "Data/EnemyData")]   //建立菜单
public class Data_EnemyState : ScriptableObject     //ScriptableObject独立于脚本类存在的用于储存脚本数据的容器
{
    public float movementSpeed_Boar = 5f;

    public float minIdleTime = 1f;
    public float maxIdleTime = 2f;
}
ScriptableObject：
  • ScriptableObject 是 Unity 提供的一个数据配置存储基类，它是一个可以用来保存大量数据的数据容器，我们可以将它保存为自定义的数据资源文件。
  • ScriptableObject 是一个类似 MonoBehaviour 的基类，继承自 UnityEngine.Object 。要想使用它，需要我们写个脚本去继承 ScriptableObject 。需要注意的是，继承自 SctiptableObject 的脚本无法挂载到游戏物体上，毕竟它不是继承自 MonoBehaviour。
  • ScriptableObject 类的实例会被保存成资源文件（.asset文件），和预制体，材质球，音频文件等类似，都是一种资源文件，存放在 Assets 文件夹下，创建出来的实例也是唯一存在的。

详细可查看：https://blog.youkuaiyun.com/qq_46044366/article/details/124310241

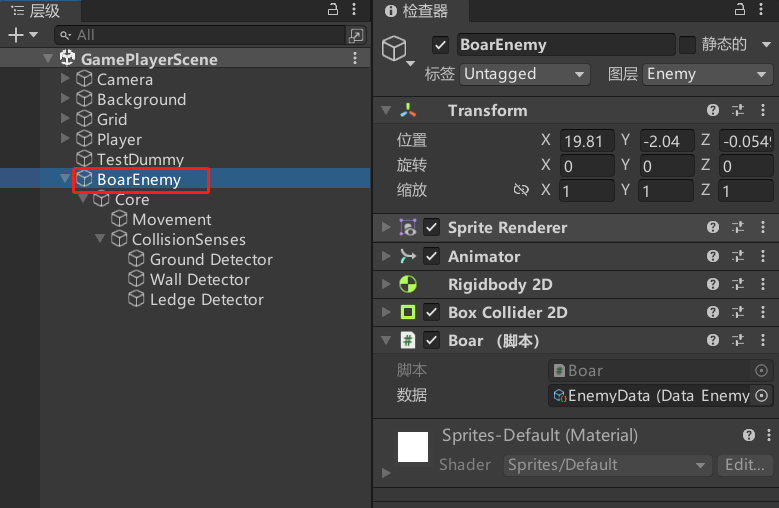

具体Unity挂载：

image-20230903220855578

  1. Core、Movement、CollisionSenses挂载对应的同名脚本。

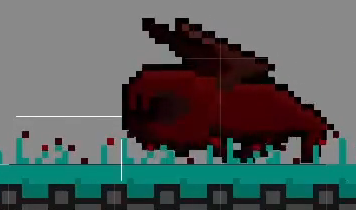

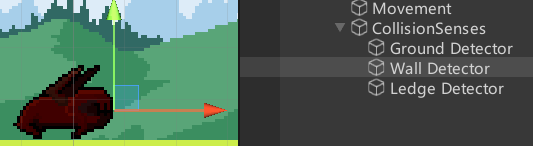

  2. Ground Detector放在野猪脚下，其他两个放在野猪的前面。

image-20230903221200840

image-20230903221229560

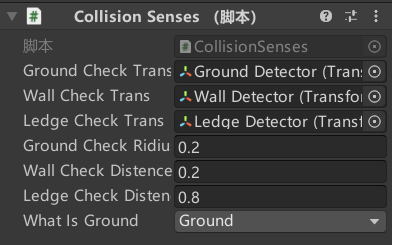

  1. 具体参数大小：

image-20230903221321558

小技巧：

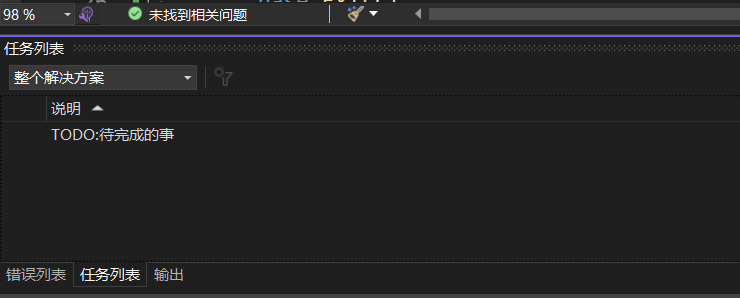

  1. 在代码中写下//TODO:待完成的事之后，可以在Visual Studio中的任务列表里看见它，方便后期的查找，防止疏漏。

image-20230904203203196

  1. 当你要想要知道物理射线的长度具体在游戏中是怎么个事时，可以在EnemyEntity中添加OnDrawGizmos：
	//绘制在Unity scence中可视的线 便于查看碰撞检测是否正常:要进行非空检测 因为在编译阶段游戏没开始则未实例化Core
    public virtual void OnDrawGizmos()
    {
        if (Core == null || Core.CollisionSenses == null || Core.Movement == null)
            return;

        if (Core.CollisionSenses.WallCheckTrans != null)
        {
            Gizmos.DrawLine(Core.CollisionSenses.WallCheckTrans.position, Core.CollisionSenses.WallCheckTrans.position +
               (Vector3)(Vector2.right * Core.Movement.FacingDirection * Core.CollisionSenses.WallCheckDistence));
        }

        if (Core.CollisionSenses.LedgeCheckTrans != null)
        {
            Gizmos.DrawLine(Core.CollisionSenses.LedgeCheckTrans.position, Core.CollisionSenses.LedgeCheckTrans.position +
                (Vector3)(Vector2.down * Core.CollisionSenses.LedgeCheckDistence));
        }
    }

效果如下：两条小白线就是你的探测长度。

image-20230903221802786

4. 检测玩家

毫无疑问，检测玩家也是个状态。怎么检测呢？

**脚本逻辑：**在敌人身上朝前发射两条长短不同的物理射线，当玩家进入小射线范围时进入检测状态，当玩家超出大范围时恢复站立。具体实现如下：

  1. 在EnemyEntity中声明两个范围检测函数：
	[SerializeField] private Transform playerCheckTran;     //挂在敌人身上 用用检测玩家位置的 点位 不是玩家的位置
	//小范围检测玩家
    public virtual bool CheckPlayerInMinAggraRange()
    {
        return Physics2D.Raycast(playerCheckTran.position,
            transform.right, data.minAggrDistence, data.whatIsPlayer);
    }
    //大范围检测玩家
    public virtual bool CheckPlayerInMaxAggraRange()
    {
        return Physics2D.Raycast(playerCheckTran.position,
            transform.right, data.maxAggrDistence, data.whatIsPlayer);
    }

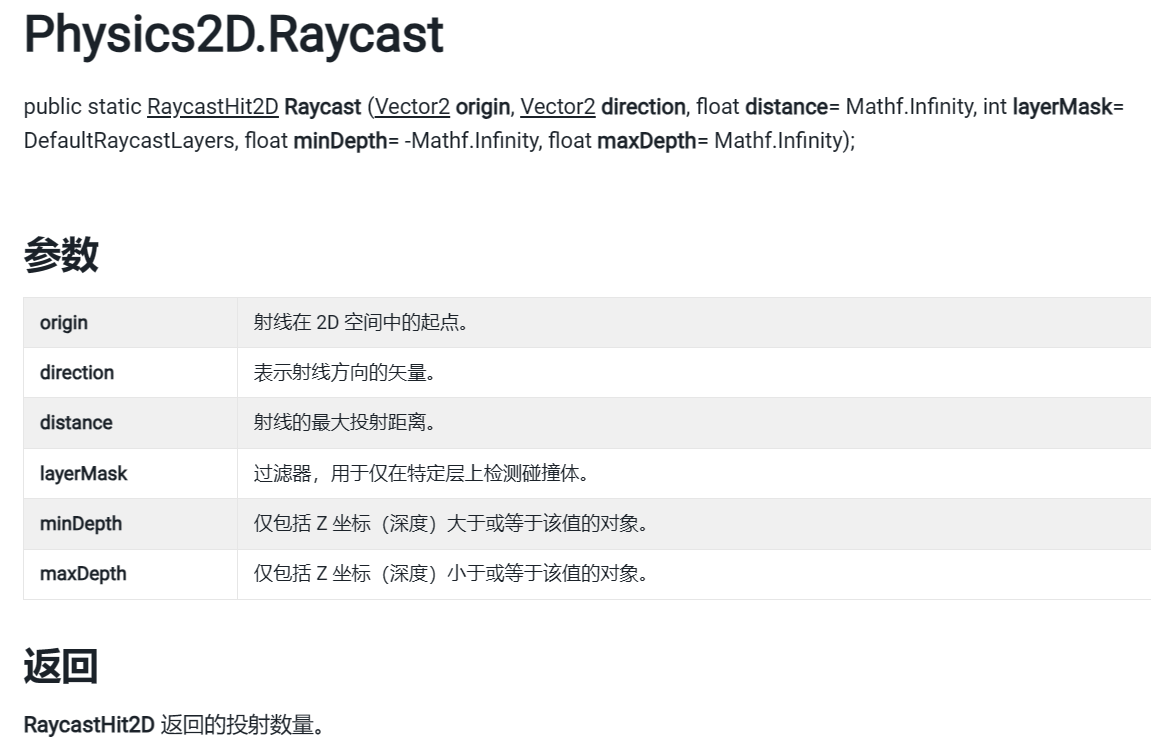

  • Physics2D.Raycast就是发送物理射线函数。
image-20230905160518936
  1. 创建PlayerDetectedState，Boar_PlayerDetectedState:

脚本逻辑：当进入玩家检测状态则实时检测大小范围内有没有出现玩家。在野猪的玩家检测状态内，当玩家离开大检测范围则进入站立状态，也就是靠近了（小范围）才进入检测状态，但要当玩家离的足够远（大范围）才恢复站立。

public class PlayerDetectedState : EnemyState
{
    //大小范围检测
    protected bool isMinRangeDectctedPlayer;
    protected bool isMaxRangeDectctedPlayer;

    public PlayerDetectedState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName) : base(entity, stateMachine, animBoolName)
    {
    }

    public override void Enter()
    {
        base.Enter();
        entity.Core.Movement.SetVelocityZero();

        isMinRangeDectctedPlayer = entity.CheckPlayerInMinAggraRange();
        isMaxRangeDectctedPlayer = entity.CheckPlayerInMaxAggraRange();
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();

        isMinRangeDectctedPlayer = entity.CheckPlayerInMinAggraRange();
        isMaxRangeDectctedPlayer = entity.CheckPlayerInMaxAggraRange();
    }
}

因为Physics2D.Raycast是物理函数，所以在FixUpdate也就是PhysicsUpdate中检测。

public class Boar_PlayerDetectedState : PlayerDetectedState
{
    Boar boar;

    public Boar_PlayerDetectedState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Boar boar) : base(entity, stateMachine, animBoolName)
    {
        this.boar = boar;
    }

    public override void LogicUpdate()
    {
        //玩家离开最大检测范围（暂时）
        if (!isMaxRangeDectctedPlayer)
        {
            boar.idleState.SetFlipAfterIdle(false);     //进入站立状态时无需翻转
            stateMachine.ChangState(boar.idleState);
        }

        base.LogicUpdate();
    }
}
  1. 在Boar中实例化Boar_PlayerDetectedState:
	public Boar_PlayerDetectedState playerDetectedState;

	public override void Start()
    {
        playerDetectedState = new Boar_PlayerDetectedState(this, stateMachine, "playerDetected", this);
    }
  1. 在抽象移动和站立脚本中添加状态切换：

在Enter和PhysicUpdate中保存CheckPlayerInMinAggraRange()的结果。

  1. 在野猪的移动和站立脚本的PhysicUpdate中：
//玩家进入小范围检测
if (isMinRangeDectctedPlayer)
{
	stateMachine.ChangState(boar.playerDetectedState);
}

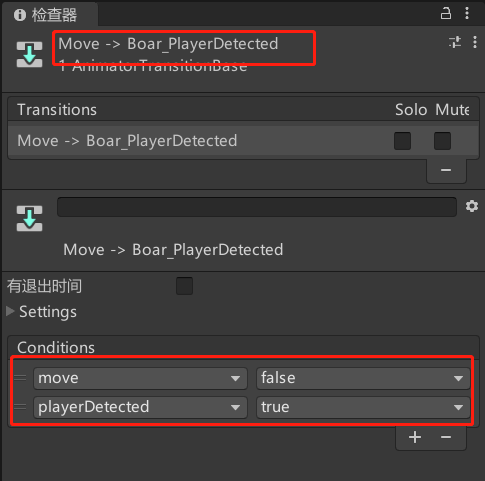

  1. 在Unity动画器里添加状态切换条件:

image-20230904205405003

image-20230905182214556

退出就是把条件对错反过来。

5. 向玩家冲锋

DoCheck()：

在开始介绍之前，先讲一个小技巧。为了不在Enter()和PhysicUpdate()里都写相同的检查判断函数（比如是否碰到墙、离开平台、检测到玩家），我们可以直接在EnemyState也就是敌人基状态类中添加DoCheck()函数，然后在基状态类的Enter()和PhysicUpdate()调用DoCheck()。这样子类就只需重写(override)DoCheck()函数，再把检测判断函数写进去DoCheck()里面就好了。

    public virtual void Enter()
    {
        DoCheck();
    }
    public virtual void PhysicUpdate()
    {
        DoCheck();
    }
    //小技巧：在进入和物理更新中调用，用于给子类检查一些判断时，不用在进入和物理更新中写两遍
    public virtual void DoCheck()
    {

    }

	public override void DoCheck()
    {
        base.DoCheck();

        isMinRangeDectctedPlayer = entity.CheckPlayerInMinAggraRange();
        isLedge = entity.Core.CollisionSenses.Ledge;
        isWall = entity.Core.CollisionSenses.WallFront;
    }

还是方便了一些的！话不多说，下面回到正题。

具体实现：

脚本逻辑：当检测到玩家时（进入PlayerDetected），等待一小段时间后（蓄力前摇），加速向玩家冲锋（进入charge）。冲锋过程中，如果玩家在攻击范围内，就攻击玩家（进入攻击状态），如果冲锋一段时间内玩家都不在攻击范围内，就进入寻找玩家状态。寻找玩家状态就是原地转几圈，当在小范围检测到玩家时再度进入玩家检测状态，如果转完了都没找到玩家那就进入移动状态。

public class EnemyChargeState : EnemyState
{
    protected bool isMinRangeDectctedPlayer;

    protected bool isLedge;
    protected bool isWall;

    protected bool isChargeTimeOver;    //检测时间到

    public EnemyChargeState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName) : base(entity, stateMachine, animBoolName)
    {
    }

    public override void DoCheck()
    {
        base.DoCheck();

        isMinRangeDectctedPlayer = entity.CheckPlayerInMinAggraRange();
        isLedge = entity.Core.CollisionSenses.Ledge;
        isWall = entity.Core.CollisionSenses.WallFront;
    }

    public override void Enter()
    {
        base.Enter();

        entity.Core.Movement.SetVelocityX(entity.data.chargeSpeed);

        isChargeTimeOver = false;
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if (Time.time > startTime + entity.data.chargeTime)
        {
            isChargeTimeOver = true;
        }
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Boar_ChargeState : EnemyChargeState
{
    Boar boar;

    public Boar_ChargeState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Boar boar) : base(entity, stateMachine, animBoolName)
    {
        this.boar = boar;
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if(!entity.Core.CollisionSenses.Ledge || entity.Core.CollisionSenses.WallFront)
        {
            stateMachine.ChangState(boar.lookforPlayerState);
        }
        //超过时间
        else if (isChargeTimeOver)
        {
            if (isMinRangeDectctedPlayer)
            {
                stateMachine.ChangState(boar.playerDetectedState);
            }
        }
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();
    }
}

public class LookForPlayerState : EnemyState
{
    protected bool isMinRangeDectctedPlayer;

    protected bool isFlip;

    protected bool isAllTurnsDone;      //转身次数耗尽
    protected bool isAllTurnsTimeDone;  //转身时间结束

    protected float lastTurnTime;       //目前这轮转身的持续时间

    protected int amountOfTurnsDone;    //目前完成了几轮转身

    public LookForPlayerState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName) : base(entity, stateMachine, animBoolName)
    {
    }

    public override void DoCheck()
    {
        base.DoCheck();

        isMinRangeDectctedPlayer = entity.CheckPlayerInMinAggraRange();
    }

    public override void Enter()
    {
        base.Enter();

        isAllTurnsDone = false;
        isAllTurnsTimeDone = false;

        lastTurnTime = startTime;
        amountOfTurnsDone = 0;

        entity.Core.Movement.SetVelocityZero();
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if (isFlip)     //第一次转身
        {
            entity.Core.Movement.Flip();

            lastTurnTime = Time.time;
            amountOfTurnsDone++;
            isFlip = false;
        }

        //第一次之后的转身
        else if(Time.time > lastTurnTime + entity.data.timeBetweenTurn && !isAllTurnsDone)
        {
            entity.Core.Movement.Flip();

            lastTurnTime = Time.time;
            amountOfTurnsDone++;
        }

        //所有转身结束
        if(amountOfTurnsDone >= entity.data.amountOfTurn)
        {
            isAllTurnsDone = true;
        }

        //轮数耗尽且最后一轮时间耗尽
        if(Time.time > lastTurnTime + entity.data.timeBetweenTurn && isAllTurnsDone)
        {
            isAllTurnsTimeDone = true;
        }
    }

    //在其他状态中控制啥时候转身
    public void SetFilp(bool filp)
    {
        isFlip = filp;
    }
}

public class Boar_LookForPlayerState : LookForPlayerState
{
    Boar boar;
    public Boar_LookForPlayerState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Boar boar) : base(entity, stateMachine, animBoolName)
    {
        this.boar = boar;
    }

    public override void DoCheck()
    {
        base.DoCheck();
    }

    public override void Enter()
    {
        base.Enter();
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if (isMinRangeDectctedPlayer)
        {
            stateMachine.ChangState(boar.playerDetectedState);
        }
        else if (isAllTurnsTimeDone)
        {
            stateMachine.ChangState(boar.moveState);    //转完身也没找到玩家就恢复移动状态
        }
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();
    }
}

别忘了在Boar中实例化各种状态，步骤跟前面的状态实例一致。

在玩家检测状态中当进入状态的冲锋前摇（我设置的是1秒）结束后，进入冲锋状态：

	//PlayerDetectedState类
	public override void LogicUpdate()
    {
        base.LogicUpdate();

        //冲锋前摇
        if(Time.time > startTime + entity.data.longRangeActionTime)
        {
            performLongRangeAction = true;
        }
    }

	//Boar_PlayerDetectedState类
	public override void LogicUpdate()
    {
        base.LogicUpdate();
        //检测到玩家且前摇结束 冲锋
        if (performLongRangeAction)
        {
            stateMachine.ChangState(boar.chargeState);
        }
        //玩家离开最大范围就开始寻找玩家
        else if(!isMaxRangeDectctedPlayer)
        {
            stateMachine.ChangState(boar.lookforPlayerState);
        }
    }

最后在Unity里设置各种状态动画，lookforPlayerState用的是站立动画。

6.攻击玩家

  1. 在玩家检测状态或者冲锋状态下，当玩家进入攻击范围时向玩家进攻

  2. 敌人攻击分为近战和远程，野猪是近战攻击，后面的弓箭手是远程射箭。

  3. 在野猪的攻击动画帧上添加TriggerAttack和FinishAttack两个函数。

  4. collider.transform.SendMessage("damage", attackDetails); 是一个在 Unity 中向指定的游戏对象发送名为 “damage” 的消息的方法。该方法会调用接收者游戏对象上名为 “damage” 的方法，并将 attackDetails 参数作为消息的参数传递。

    这个方法的作用是发送一条消息给接收者游戏对象，告诉它受到了伤害。具体的行为取决于接收者游戏对象上的 “damage” 方法的实现。

    请确保在使用 SendMessage 方法之前，接收者游戏对象上已经实现了名为 “damage” 的方法，并且该方法具有与传递的 attackDetails 参数相匹配的参数列表。否则，该方法将无法成功调用。

public class EnemyAttackState : EnemyState
{
    protected Transform attackTransform;
    protected bool isAnimationFinshed;

    public EnemyAttackState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Transform attackPosition) : base(entity, stateMachine, animBoolName)
    {
        this.attackTransform = attackPosition;
    }

    public override void Enter()
    {
        base.Enter();

        entity.atsm.attackState = this;     //赋值给转接脚本
        isAnimationFinshed = false;
        entity.Core.Movement.SetVelocityZero();
    }

	public virtual void TriggerAttack()
    {

    }
    public virtual void FinishAttack()
    {
        isAnimationFinshed = true;
        Debug.Log("完成攻击");
    }
}

public class EnemyMeleeAttackState : EnemyAttackState
{
    protected EnemyAttackDetails attackDetails;

    protected bool isMinRangeDectctedPlayer;

    public EnemyMeleeAttackState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Transform attackPosition) : base(entity, stateMachine, animBoolName, attackPosition)
    {
    }

    public override void DoCheck()
    {
        base.DoCheck();

        isMinRangeDectctedPlayer = entity.CheckPlayerInMinAggraRange();
    }

    public override void Enter()
    {
        base.Enter();

        attackDetails.damageAmount = entity.data.attackDamage;
        attackDetails.position = entity.transform.position;
    }

    public override void TriggerAttack()
    {
        base.TriggerAttack();

        //用碰撞体数组存储物理圆碰撞到的物体
        Collider2D[] detectedObjects = Physics2D.OverlapCircleAll
            (attackTransform.position, entity.data.attackRadius, entity.data.whatIsPlayer);

        foreach(Collider2D collider in detectedObjects)
        {
            //SendMessage会调用接收者身上名为 "damage" 的方法，并将 attackDetails作为消息的参数传递
            //collider.transform.SendMessage("damage", attackDetails);

            IDamageable damageable = collider.GetComponent<IDamageable>();

            if(damageable != null)
            {
                damageable.Damage(attackDetails.damageAmount);
            }
        }
    }
}


public class Boar_MeleeAttackState : EnemyMeleeAttackState
{
    Boar boar;

    public Boar_MeleeAttackState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Transform attackPosition, Boar boar)
        : base(entity, stateMachine, animBoolName, attackPosition)
    {
        this.boar = boar;
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        //完成攻击动画
        if (isAnimationFinshed)
        {
            if (isMinRangeDectctedPlayer)
            {
                stateMachine.ChangState(boar.playerDetectedState);
            }
            else
            {
                stateMachine.ChangState(boar.lookforPlayerState);
            }
        }
    }
}

7. 弓箭手敌人

Enemy2 FSM

我没有做近战攻击，有兴趣的可以自己尝试或者看原视频

弓箭手英文名Archer，基于前面的敌人框架，我们可以复用多个状态，只需要创造弓箭手独有的一些逻辑即可。

弓箭手的攻击方式为：当玩家在射击范围内时射箭，如果玩家靠近弓箭手，弓箭手将会往后跳跃。

Enemy2

除此之外，其他逻辑与野猪几乎一致

image-20231118165527276
using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Archer : EnemyEntity
{
    public Archer_IdleState idleState { get; private set; }
    public Archer_MoveState moveState { get; private set; }
    public Archer_PlayerDetectedState playerDetectedState { get; private set; }
    public Archer_LookForPlayerState lookForPlayerState { get; private set; }
    public Archer_DodgeState dodgeState { get; private set; }
    public Archer_RangeAttactState rangeAttactState { get; private set; }

    [SerializeField] private Transform rangeAttackTransform;

    public override void Awake()
    {
        base.Awake();

        moveState = new Archer_MoveState(this, stateMachine, "move", this);
        idleState = new Archer_IdleState(this, stateMachine, "idle", this);
        playerDetectedState = new Archer_PlayerDetectedState(this, stateMachine, "playerDetected", this);
        lookForPlayerState = new Archer_LookForPlayerState(this, stateMachine, "lookForPlayer", this);
        dodgeState = new Archer_DodgeState(this, stateMachine, "dodge", this);
        rangeAttactState = new Archer_RangeAttactState(this, stateMachine, "rangeAttack", rangeAttackTransform, this);

    }

    private void Start()
    {
        stateMachine.Initialize(moveState);     //初始为移动状态
    }

    public override void Update()
    {
        base.Update();
    }
    public override void OnDrawGizmos()
    {
        base.OnDrawGizmos();

        if (rangeAttackTransform && data)
        {
            Gizmos.DrawWireSphere(rangeAttackTransform.position, data.attackRadius);
        }
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class EnemyRangeAttackState : EnemyAttackState
{
    protected GameObject projectile;
    protected Enemy_Projectile projectileScript;

    public EnemyRangeAttackState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Transform attackPosition) : base(entity, stateMachine, animBoolName, attackPosition)
    {
    }

    public override void TriggerAttack()
    {
        base.TriggerAttack();

        //生成弓箭
        projectile = GameObject.Instantiate(entity.data.projectile, attackTransform.position, attackTransform.rotation);
        projectileScript = projectile.GetComponent<Enemy_Projectile>();
        projectileScript.FireProjectile(entity.data.projectileSpeed, entity.data.projectileTravelDis);
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Archer_RangeAttactState : EnemyRangeAttackState
{
    Archer archer;
    public Archer_RangeAttactState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Transform attackPosition, Archer archer) : base(entity, stateMachine, animBoolName, attackPosition)
    {
        this.archer = archer;
    }
    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if (isAnimationFinshed)
        {
            if (entity.CheckPlayerInMinAggraRange())
            {
                stateMachine.ChangState(archer.playerDetectedState);
            }
            else
            {
                stateMachine.ChangState(archer.lookForPlayerState);
            }
        }
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Archer_DodgeState : EnemyDodgeState
{
    Archer archer;

    public Archer_DodgeState(EnemyEntity entity, FiniteStateMachine stateMachine, string animBoolName, Archer archer) : base(entity, stateMachine, animBoolName)
    {
        this.archer = archer;
    }

    public override void DoCheck()
    {
        base.DoCheck();
    }

    public override void Enter()
    {
        base.Enter();
    }

    public override void Exit()
    {
        base.Exit();
    }

    public override void LogicUpdate()
    {
        base.LogicUpdate();

        if (isDodgeOver)
        {
            if (!entity.CheckPlayerInMaxAggraRange())
            {
                stateMachine.ChangState(archer.lookForPlayerState);
            }
            else if(entity.CheckPlayerInMaxAggraRange() && !entity.CheckPlayerInCloseRangeAction())
            {
                stateMachine.ChangState(archer.rangeAttactState);
            }
            else
            {
                stateMachine.ChangState(archer.idleState);
            }
        }
    }

    public override void PhysicUpdate()
    {
        base.PhysicUpdate();
    }
}
啊焛
关注
【unity实战】在Unity中使用有限状态机制作一个敌人AI
向宇
07-02 2966
有限状态机以前的我嗤之以鼻，现在的我逐帧分析。其实之前我就了解过有限状态机，但是奈何那时能力不够，并不能理解其中的奥秘，只觉得麻烦。直到我项目需要越来越多的去编写敌人的AI，大量的if else让我头晕目眩，各种状态的切换和调试耗费我大量的时间。于是我又重新查找一些状态机的教程进行深入学习。以下我我的学习记录，希望对你有帮助。如果后续项目使用时存在任何问题我还会回来补充和调整，文章的代码我也会尽量保持完整分享，以便大家可以复制粘贴盗自己的项目中即可使用。待机状态// 计时器// 计时器累加。
UnityLear 2D RPG项目—— 敌人状态机（1） 笔记
weixin_41054345的博客
07-09 764
UnityLear 2D RPG项目—— 敌人状态机（1） 最近重新复习Unity项目，对2D RPG 代码做一下笔记 文章目录UnityLear 2D RPG项目—— 敌人状态机（1）前言一、Enemy 基类状态声明 以及 调用1、Enemy 基类状态 声明2、Enemy 基类状态 调用二、PatrolState 巡逻状态总结 前言 状态机主要由抽象类实现，对状态包含的 方法 进行声明即可 一、Enemy 基类状态声明 以及 调用 1、Enemy 基类状态 声明 此处 只涉及到了 1、Patr
Unity C#简易的敌人状态机，学习日记
weixin_43826143的博客
03-07 332
写的还有很大改进空间，用来记录学习
Unity接入AI的核心方法与工具
最新发布
欢迎光临~知1而N的博客
04-25 1172
Unity作为跨平台游戏引擎，支持通过多种方式集成AI功能，涵盖机器学习、自然语言处理、行为控制等场景。
在unity中使用状态机编写敌人的AI（纯代码方式）
weixin_43757333的博客
02-10 7444
本文通过状态机实现了敌人的简易AI，包含巡逻、追踪、攻击、死亡等状态。
Unity Fsm 敌人有限状态机（一）
lizhenxiqnmlgb的博客
09-09 2321
在场景中添加两个游戏物体，一个为玩家并修改其Tag为Player，另一个为NPC为其添加NPCControl脚本，并为其将玩家角色和路径添加上去。（该案例利用状态机简单的实现了一个NPC的简单AI---巡逻---看到玩家----追逐玩家----丢失玩家----巡逻） 原文链接：http://wiki.unity3d.com/index.php/Finite_State_Machine 效果： ...
unity AI之有限状态机
CCH陈常鸿Blog
11-07 1908
先立一个flag，我要这文章成为unity最牛的有限状态机教程。（如果不是，你也打不了我） 所以，会很长... 有限状态机，（英语：Finite-state machine, FSM），又称有限状态自动机，简称状态机，是表示有限个状态以及在这些状态之间的转移和动作等行为的数学模型。 状态机并不是一种算法，而是一种设计模式--状态模式 第一part：状态模式
Unity 有限状态机（FSM）的框架结构
xinzhilinger的博客
04-24 5989
前言 NPC是游戏中很重要的一部分，功能复杂，行为智能的NPC可以给玩家带来更加优秀的游戏体验，我们可以通过对NPC的行为模式的设计来理解有限状态机 而对于游戏开发者而言，要实现一个功能完备，逻辑清晰的AI状态图可不是一件简单的事情，如果没有前期的完备的设计，以及正确的编程方法，会在开发过程中产生很多难以解决的问题 下面看一个案例： 在游戏开发过程中，你想要实现一个NPC的一些功能，比如静止与攻击，当玩家靠近NPC，NPC就会攻击玩家，编写一段逻辑代码来实现这样的一个效果： if(玩家靠近） NPC攻
Unity引擎开发：AI敌人行为-（10）.战斗行为设计与实现.docxUnity引擎开发：AI敌人行为-（11）.敌人动画与行为同步.docxUnity引擎开发：AI敌人行为-（12）.群体行为
09-01
Unity引擎开发：AI敌人行为_（4）.UnityAI导航系统NavMesh.docx Unity引擎开发：AI敌人行为_（5）.敌人状态机设计.docx Unity引擎开发：AI敌人行为_（7）.行为树框架搭建.docx Unity引擎开发：AI敌人行为_（8）.敌人...
手把手教你做Unity中的FSM状态机（二）动画机
dark9spring的博客
11-05 3515
       上篇文章讲了通用状态机的实现（文末），这次讲讲如何在实际情况中去使用。这次先做一个简单的控制Animator的状态机。        鉴于我用来做动画的模型只有Idle、Run、Die三种状态，所以就较为简单，这次只是教基本的使用，下次讲如何做AI巡逻。        动画机不介绍了，这
unity 敌人ai寻路追击玩家
03-23
可能的相关问题包括性能优化方法，不同寻路算法的比较，动态障碍处理，以及有限状态机结合寻路，如引用[2]中的有限状态机。这些可以作为相关问题列出，帮助用户扩展知识。 最后，要确保步骤清晰，代码正确，并且...
基于 xNode 的工具，用于在 Unity 中设计AI图形，例如行为树和有限状态机_C#_代码_下载
07-02
一组用于在统一的可视节点编辑器中设计 AI 的工具。用于： 行为树。 有限状态机。 实现您自己的 AI 图。 主要特征 行为树、有限状态机的可视化编辑器和创建其他类型人工智能工具的基础。 AI 图形实现为可重用的可编写脚本的对象，同一个实例可以由多个 GameObjects 运行。 使用 Blackboard 变量在场景和行为树之间共享数据。 已实施的示例可用作指导。 查看运行时突出显示的节点以了解您的 AI 图表是如何运行的。 模块化您的 AI 图并将它们作为其他 AI 图的节点的一部分执行。 在文档中查看更多信息 更多详情、使用方法，请下载后阅读README.md文件
状态机-简单AI
09-14
这是一个使用状态机实现简单AI的小程序，具体原理说明可见我的博客“阳络”
2024-07-12 Unity AI状态机1 —— 框架介绍
zheliku的博客
07-12 1006
本文章参考 B 站唐老狮 2023 年直播内容。 有限状态机（Finite - State Machine，FSM），又称有限状态自动机，简称状态机。是表示有限个状态以及在这些状态之间的转移和动作等行为的数学模型。 - 有限：有限度，不是无限的。 - 状态：指所拥有的所有状态。
unity有限状态机（敌人ai）架构（1/2）
京城下了一场大雪的博客
12-03 584
架构思想及条件状态类架构思想枚举条件类状态类 有限状态机架构 架构思想 什么是有限状态机？ 所需状态确定,有事件触发转变状态,总状态有限且转变有规律。 Animatior组件其实就是有限状态机，每帧检测当前状态下的条件有无发生改变，如果改变就执行满足条件状态。之后再在当逻辑下检测有无条件改变。周而复始。 按照这个思路来进行敌人AI的开发。 Created with Raphaël 2.2.0执行当前状态检测当前状态是否有条件满足是否有条件满足？执行满足条件的状态yesno 所以每一个状态都应该有一个映射
Unity 进阶 之 实现简单(AI)的状态机（FSM）管理Npc状态
仙魁XAN
11-23 7574
Unity 进阶 之 实现简单(AI)的状态机（FSM）管理Npc状态 目录 Unity 进阶 之 实现简单(AI)的状态机（FSM）管理Npc状态 一、简单介绍 二、实现原理 三、注意事项 四、效果预览 五、实现步骤 六、关键代码 一、简单介绍 Unity 工具类，自己整理的一些游戏开发可能用到的模块，单独独立使用，方便游戏开发。 本节介绍，使用状态机，进行管理 Npc 状态切换管理，如果你有更好的方法，欢迎留言交流。 有限状态机,也称为FSM(Finite St..
Unity中实现基于状态机的简单敌人AI
Meytones的博客
05-11 2050
最早的游戏的敌人ai只有简单的寻路功能，随着技术发展，现代游戏中逐渐融入AI元素，它们有着最常规，以及特定情景的判断能力与数据处理能力。判断，也称为分析。大量的分析，即逻辑。逻辑，即AI. 本文在unity中使用状态机，实现可以在巡逻和追击两个状态之间切换的简单敌人ai。 状态机 状态机的本质是行为树的逻辑实现。游戏AI的开发是从其行为模式和变化逻辑开始的。 如下图就是一个简单的行为树： AI在任一时刻必定处于巡逻、追击、搜索、逃离四种状态中的一种，当触发另一状态所需的条件时，从一个状态改变到另一状态。 代
Unity中的AI算法和实现2-有限状态机FSM(上)
木头圈
11-01 1764
Unity中的AI算法-FSM.
unity2d实现简单的敌人AI
向宇
05-12 791
以上代码中，我们使用了A*算法来寻找敌人与玩家之间的最短路径。其中，FindShortestPath函数用来寻找敌人和玩家之间的最短路径，AvoidObstacles函数用来检测前方障碍物并躲避之，Update函数用于在游戏运行时不断调用这些函数。1.寻路追踪玩家：首先，需要获取敌人和玩家的位置信息，并计算它们之间的距离。可以使用避障算法，（比如基于射线的避障算法、膨胀算法、人工势场算法）来帮助敌人在遇到障碍物时自动绕开它们的路径。3.寻找最短距离：可以使用A*算法来寻找敌人和玩家之间的最短路径。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
