文章详细阐述了光伏电池的工作原理，包括内部参数和外部条件对其输出功率的影响。接着讨论了Boost电路结合MPPT（最大功率点跟踪）技术，尤其是扰动观察法的应用。此外，还介绍了并网逆变器的控制策略，如电流内环和电压外环的PI控制，以及并网要求的功率因数和相位同步。调试方法是分步进行，首先独立验证各部分，然后逐步联调确保整体系统的稳定性和效率。

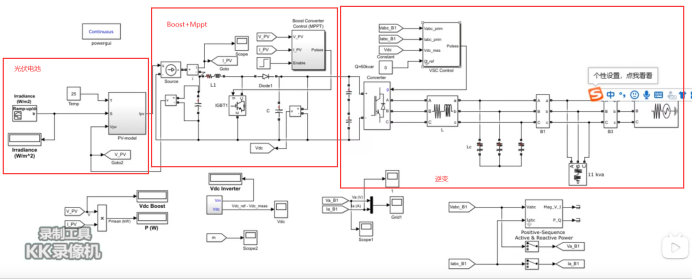

分为三个部分：光伏电池 、 boost+mppt 、 并网逆变
-
光伏电池：

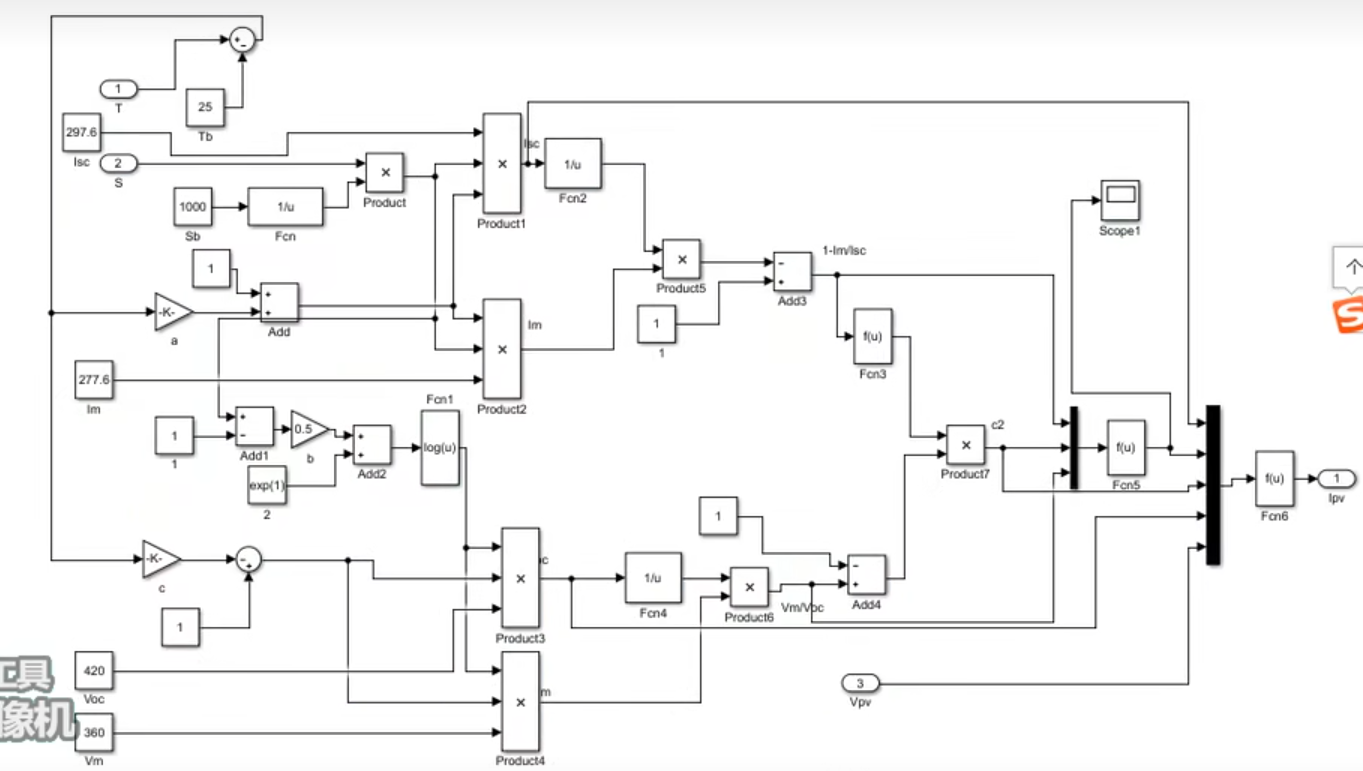

其内部数学模型：
内部参数：短路电流、最大电流、开路电压、最大电压

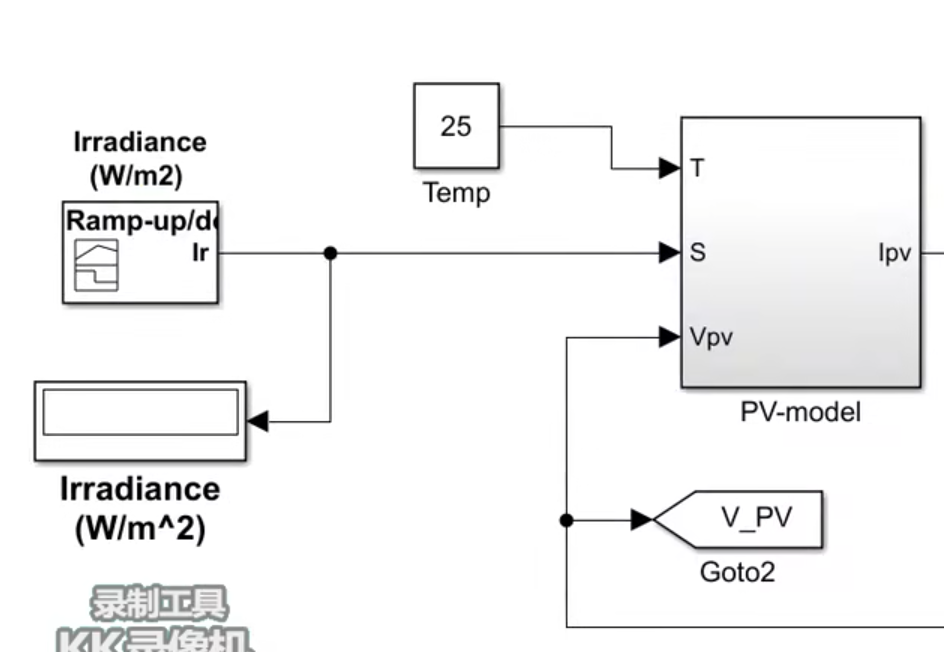

外部参数：光照强度、温度
输出：功率以及电压、电流关系式 -

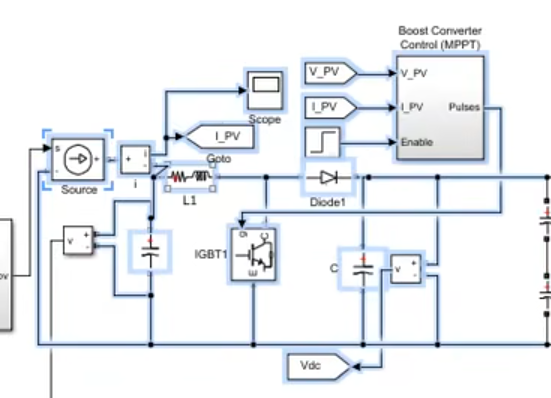

Boost部分（升压+mppt）
作用：升压+mppt（最大功率跟踪）
其中MPPT（扰动观察、电扰增量、模糊控制、PSO）

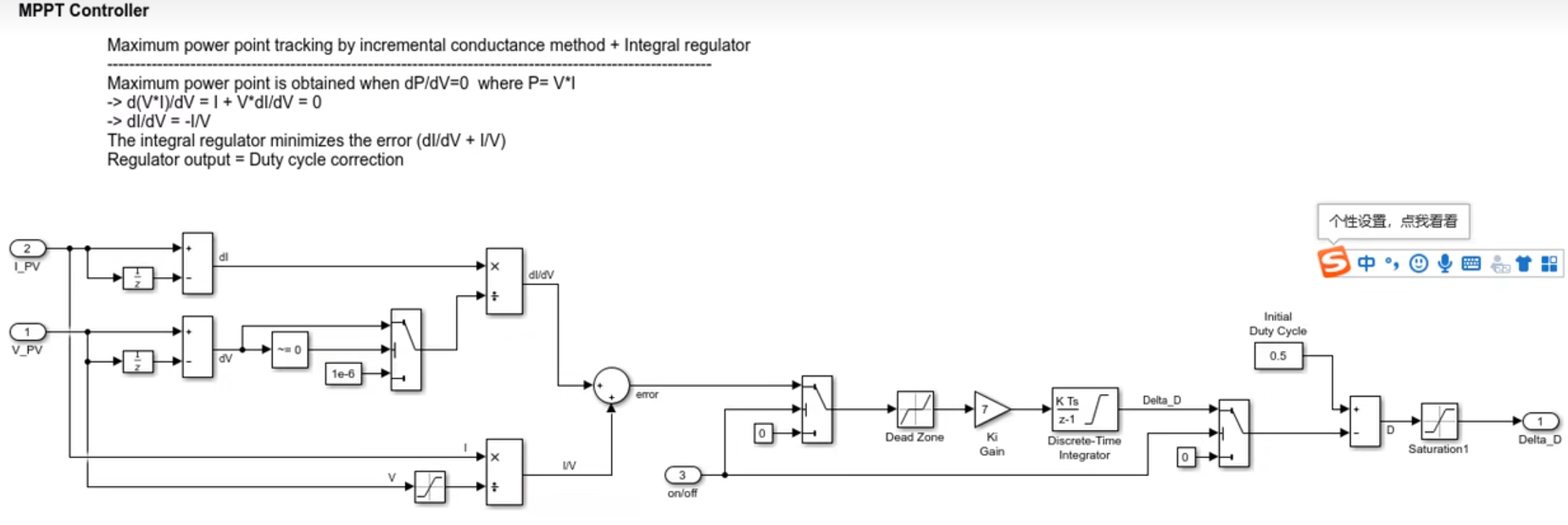

下面是扰动观察法的mppt controller

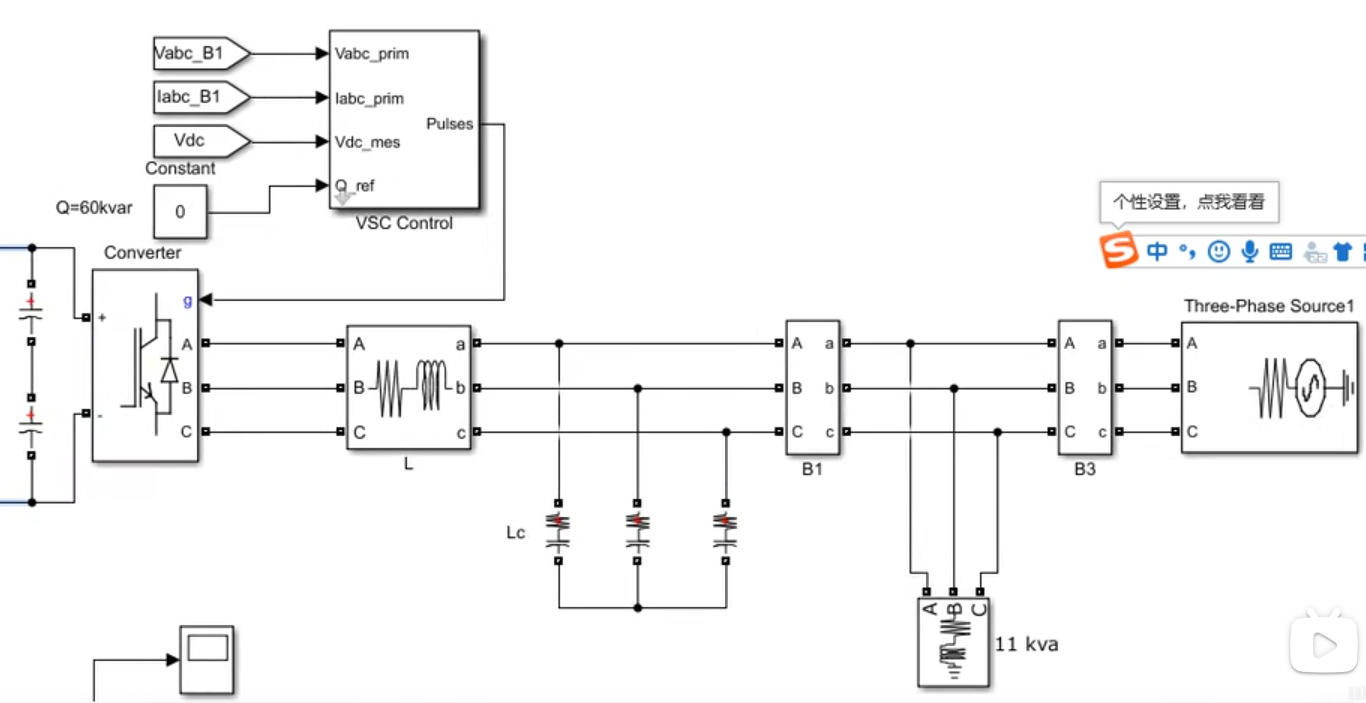

- 逆变器部分
DC->AC
并网要求：
1）功率因素为1.
2）电压、电流要达到同相位

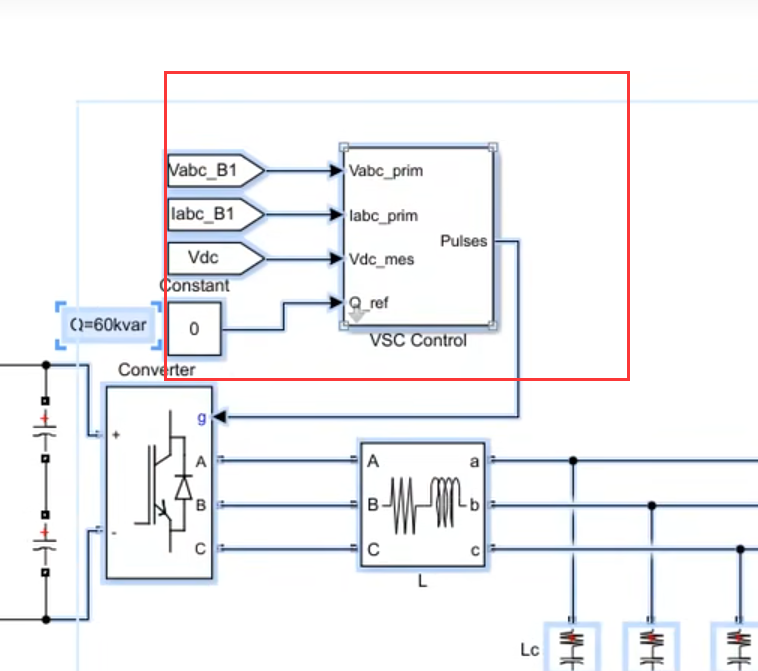

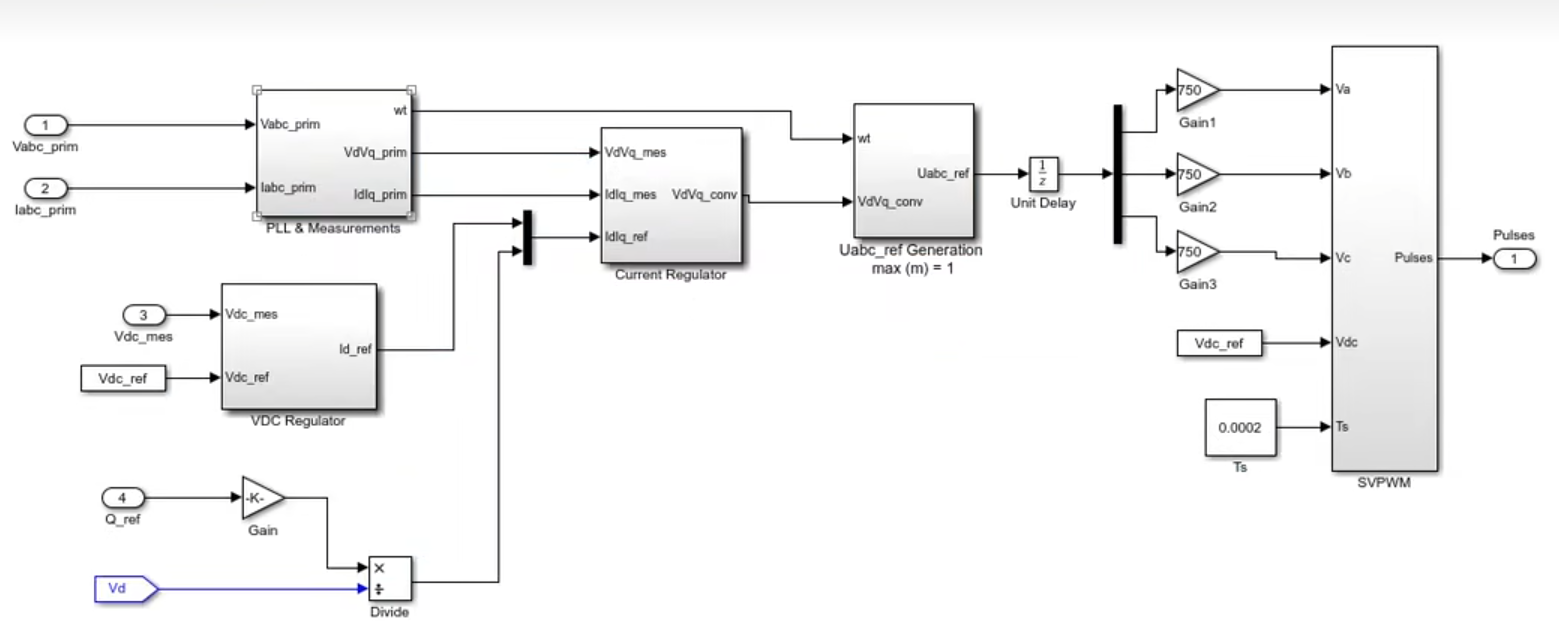

控制策略：电流内环+电压外环
进入：

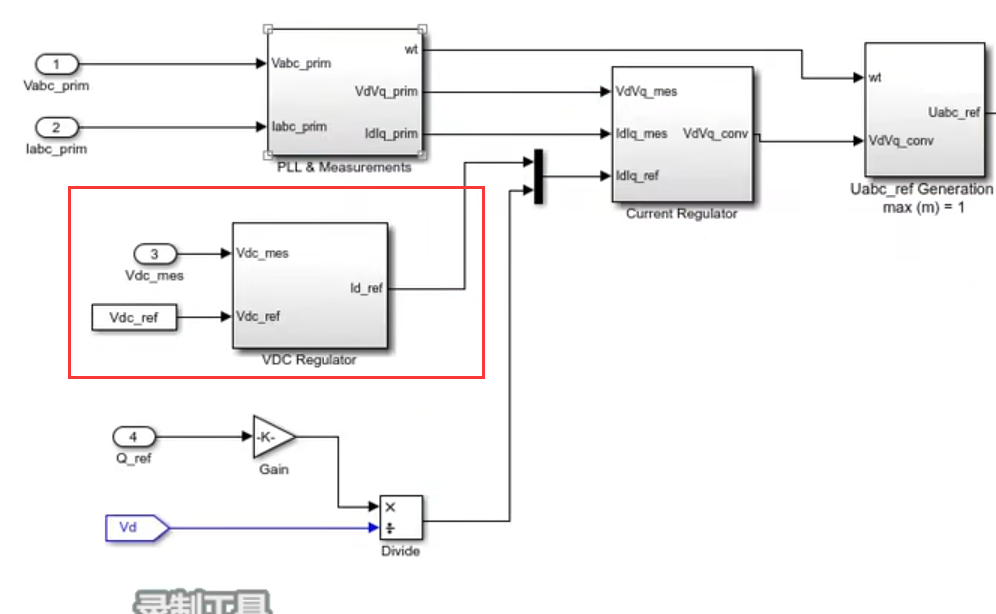

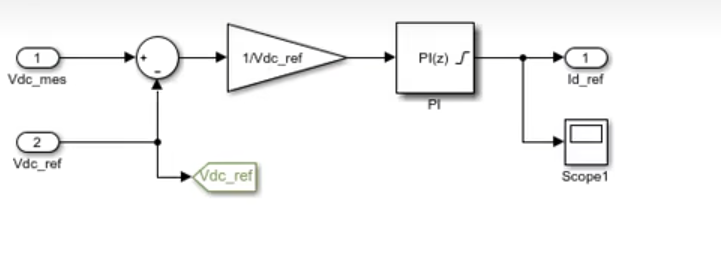

对于电压外环：Vref与Vo进行调节（PI控制器）

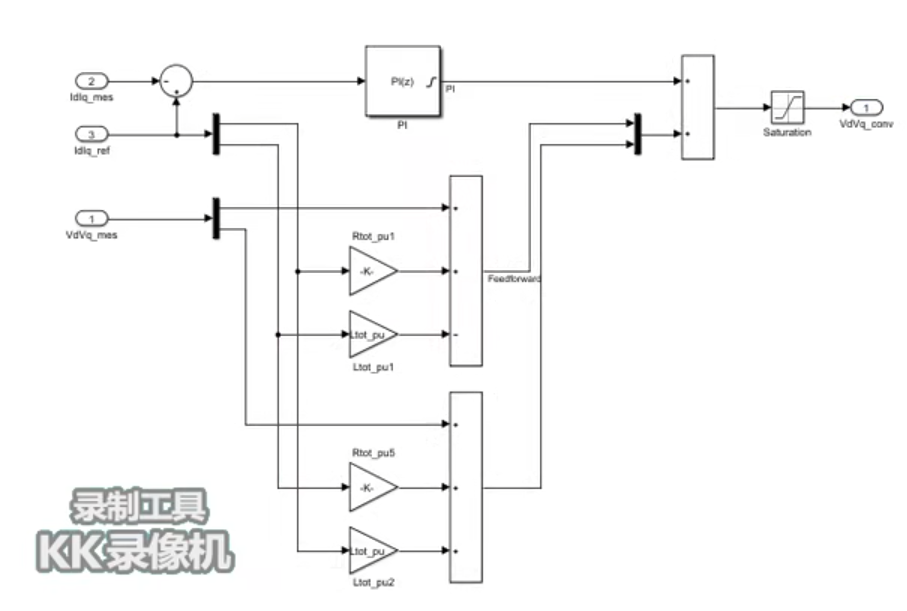

对于电流内环：三相电是非标量，变换成标量进行线性控制d q（分别PI控制器）
思路：
三个部分，
先单独建立，单独调通，
再整体连接，进行联调
=====================================================
（一）光伏部分，担负调试，看输出的光伏曲线是否能出来，（抛物线）
（二）单独做个boost电路，（开环或者闭环皆可），
接着一二部分联调，看输出二的功率曲线是否和一的功率曲线可以差不多对应
（三）单独弄个DC电压源，单独调试逆变器部分。（控制上）
并网侧输出电压、电流波形是否可以达到同相位，
最后的联调（连个系统连接在一起，二者的功率一定是稳定的即左端与右端）
调节的模型参数：电路参数与控制参数
