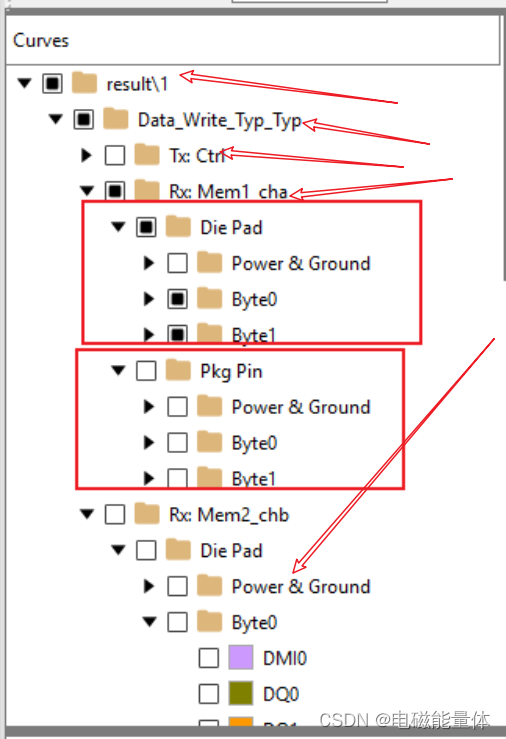

当我右击仿真结果界面【2D Curves】中的result时，

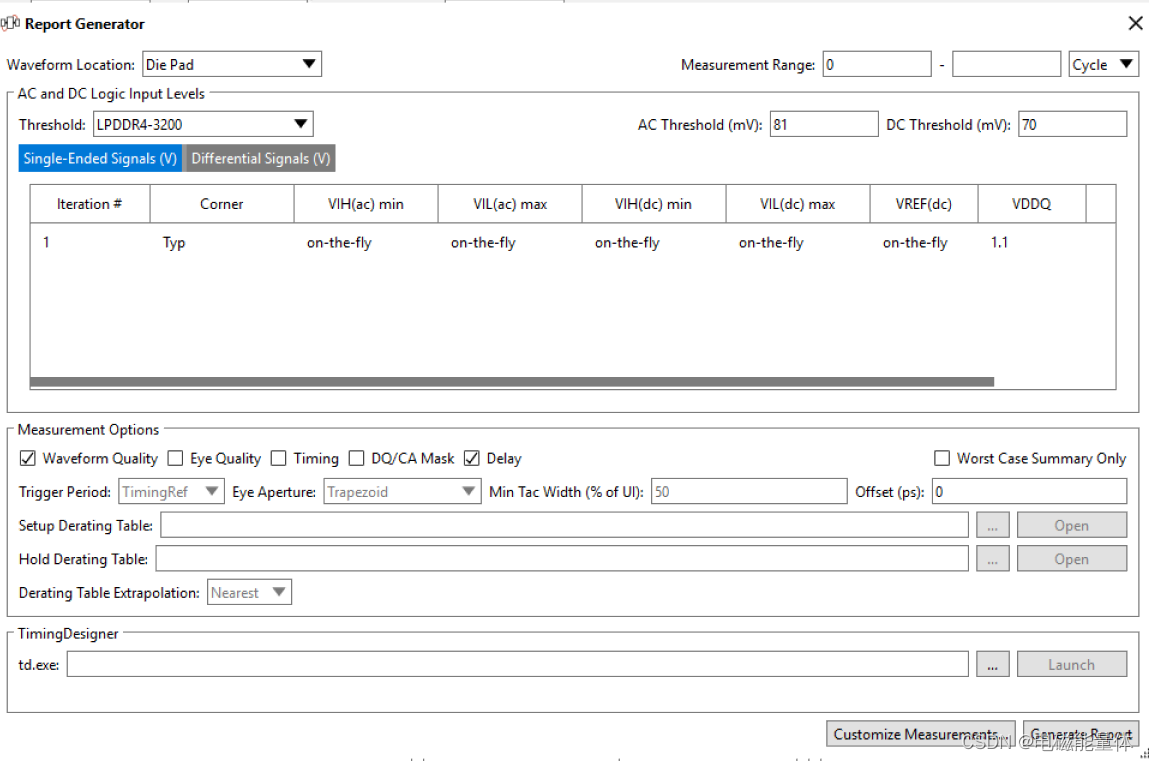

会弹出菜单，其中有Generator Report的选项。点击它。弹出如下界面：
界面介绍：
Waveform Location ：波形的位置。这是让我们选择需要生成的报告中的波形是在 “Die Pad” 还是“Pkg Pin”上。↓
Tips：我是在拓扑图中把“Ctrl端”和“Mem端”的“Pin RLC”勾选上，此时这里才有Pkg Pin的选项，如果不勾选不知道是否会有“Pkg Pin”选项。
Measurement Range ：测量范围。填写范围并选择单位Cycle/ns/ps。↓
Tips：未实操尝试。
Question1：待补充。
AC and DC Logic Input Levels ：交流和直流逻辑输入电平。↓
Tips：在这里是一个关于输入电平的设置框，具体如下。
Threshold： 阈值选择。
Tips：按我们正在仿真的DDR的版本去选择技术规范，例如选择“LPDDR4-3200”后，右侧的“AC Threshold（mV）”和“DC Threshold（mV）”会自动弹出两个电压数值。
AC Threshold（mV）: 交流电压的阈值，以毫伏为单位。
Tips：如上描述，这里的空格里面，自动生成了“81”这个数值。
Question1：问题是这个数值具体在报告中的哪里体现？后续补充。
DC Threshold（mV）: 直流电压的阈值，以毫伏为单位。
Tips：如上描述，这里的空格里面，自动生成了“70”这个数值。
Question1：问题是这个数值具体在报告中的哪里体现？后续补充。
Question2：此时我尝试性的把70改成了701。神奇的是，它就一直保持在701，我重新选择其它的DDR规范，数值会变化，然后再次选择这个“LPDDR4-3200”，仍然自动弹出“701”，这里要注意，有坑。
Single-Ended Signals(V)：单端信号（单位V）。↓
Tips：这个选项卡下面，有几列参数信息，如下。
Iteration # ：迭代。
Tips：当前显示是“1”。
Question1：不清楚具体为什么是1.
Corner：角。↓
Tips：当前显示是“Typ”。典型。具体是指什么？
VIH(ac)min：（High-Level Input Voltage 最小高电平输入交流电压）。是逻辑门认为输入信号为逻辑高电平的最小电压值。
Tips：当前显示是“on-the-fly”。什么意思？
VIL(ac)max：（High-Level Input Voltage 最大高电平输入交流电压）。是逻辑门认为输入信号为逻辑高电平的最大电压值。
Tips：当前显示是“on-the-fly”。什么意思？
VIH(dc)min：（High-Level Input Voltage 最小高电平输入直流电压）。是逻辑门认为输入信号为逻辑高电平的最小电压值。
Tips：当前显示是“on-the-fly”。什么意思？
VIL(dc)max：（High-Level Input Voltage 最大高电平输入直流电压）。是逻辑门认为输入信号为逻辑高电平的最大电压值。
Tips：当前显示是“on-the-fly”。什么意思？
VREF(dc)：直流参考电压。
Tips：当前显示是“on-the-fly”。什么意思？
VDDQ：LPDDR4的I/O Power Supply。
Tips：当前显示是“1.1”。我在前面步骤中，设置了给LPDDR4供电的电压是“1.1V”。

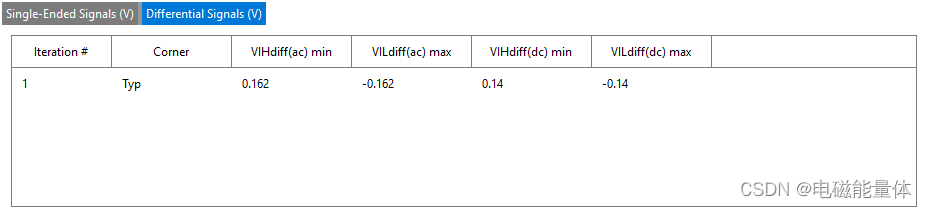

Differential Signals(V)：差分信号（单位V）。↓
Tips：这个选项卡下面，有几列参数信息，如下图。
也有Iteration #和Corner。
VIHdiff(ac)min：
Tips：当前显示是“0.162”。也是自动生成的数值。
VILdiff(ac)max：
Tips：当前显示是“-0.162”。也是自动生成的数值。
VIHdiff(dc)min：
Tips：当前显示是“0.162”。也是自动生成的数值。
VILdiff(dc)max：
Tips：当前显示是“-0.162”。也是自动生成的数值。
To be continue......
