《Sigrity SystemSI 2023+LPDDR4仿真自学笔记》（十一）时序预算设置Set Timing Budget (Part 1)

点击Workflow中的“Set Timing Budget”，会弹出“Timing Budget”的界面，用来设置仿真时的时序相关的参数。如下图所示。

●Bus Type：总线类型。可选Data数据总线和AddCmd地址命令总线。↓

↑ Tips：需要仿真数据则选择Data即可。

●Edge Type：边沿类型。↓

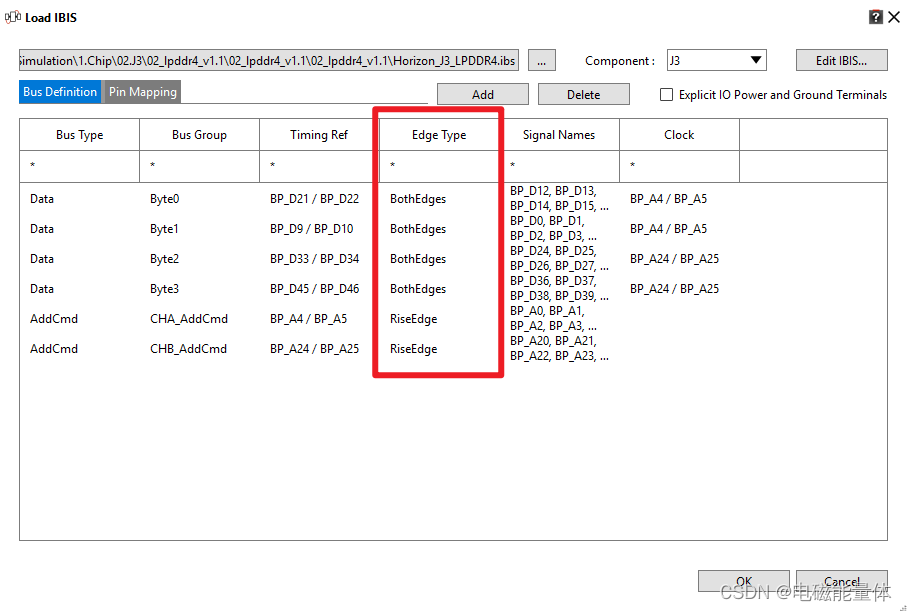

↑ Tips： 当前案例此处为BothEdges，双边沿。这个设置在前面阶段Load IBIS时的BusDefinition中已经设置完成（见下图），此处不可更改。

Q1：具体为何要设置为双边沿，还是上升边沿，下降边沿，此处还要再细究，待补充。

●Data Rate：数据的速率。单位Gbps。↓

↑ Tips：填写依据来源—LPDDR4的实际工作速率，例如实际项目中最高是3200Mbps，那么咱们填写3.2Gbps。并不是看LPDDR4手册中的最高值。

●Clock Period：是指时钟周期T，单位ns。↓​​​​​

↑ Tips：此处灰色，不可编辑。 当前面的Data Rate数据输入后，此处自动计算生成。

●Bit Period ：比特位周期，用UI表示，单位ns。↓

↑ Tips：此处灰色，不可编辑。 当前面的Data Rate数据输入后，此处自动计算生成。

●Default Strobe Offset ：默认选通偏移量，单位ns↓

↑ Tips：此处灰色，不可编辑。 当前面的Data Rate数据输入后，此处自动计算生成。不太了解此参数，后续补充。

To be continue......
