该博客详细介绍了如何在Xilinx KCU105开发板上使用Aurora 64B/66B协议进行双工通信。内容包括Aurora IP核的信号描述，仿真过程，单板单核自环测试的实现以及双板双工通信的硬件连接和数据验证。在测试中，通道和线路均成功建立，数据传输无误。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、aurora IPcore信号描述

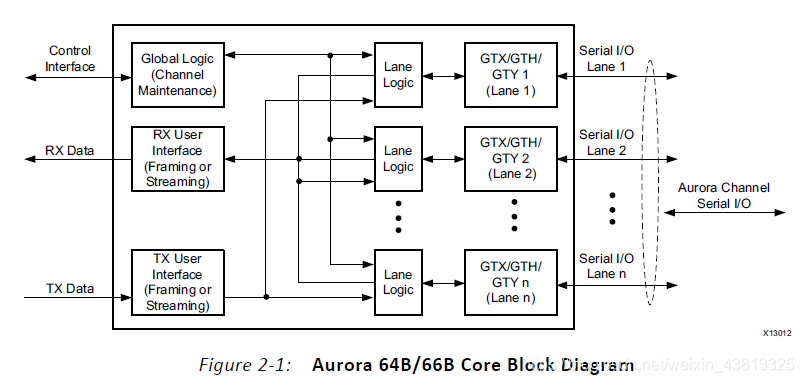

双工AURORA 64B/66B core功能框图如下，数据通过GTH lane进行数据收发，gth rx端接收到的数据通过RX DATA接出，需要发送的数据经过TX DATA送进IP core通过gth tx发出，用户收发数据端提供FRAME和STREAM两种数据接口，这里我们先使用stream数据流格式，因对外提供的数据接口比较简单。
在这里插入图片描述

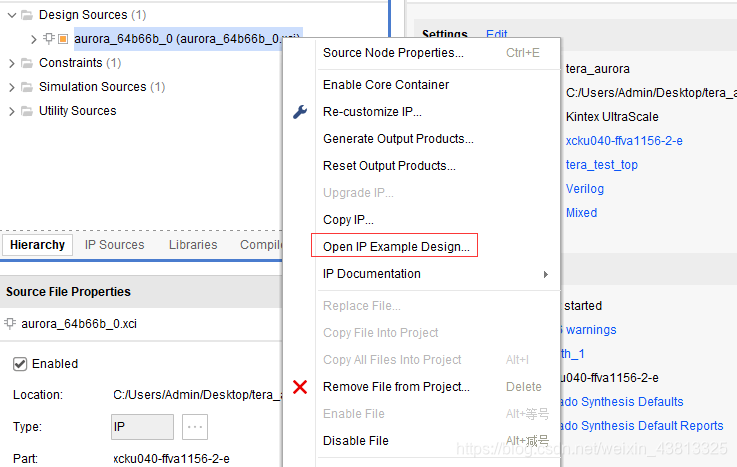

根据XILINX开发板KCU105使用aurora协议—上确定引脚位置和时钟之后，定制aurora ip core，打开对应example design工程；

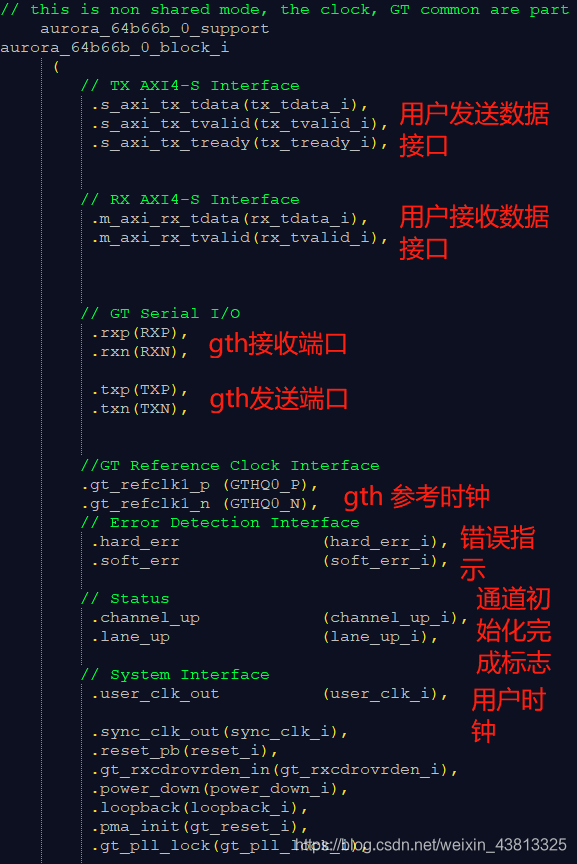

可以分析例化IP core信号如下：
在这里插入图片描述

2、aurora 仿真

在example design中已经对aurora收发端进行仿真，可以看到官方testb
