本文介绍了如何在Xilinx KCU105开发板上利用Aurora协议进行通信。内容涉及KCU105开发板的特点，XCKU040 FPGA的GTH资源，时钟配置，以及如何调用IP CORE进行接口设计。通过配置GTH时钟并使用板载参考时钟，实现了1lane、6Gbps lane速率的Aurora通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、KCU105

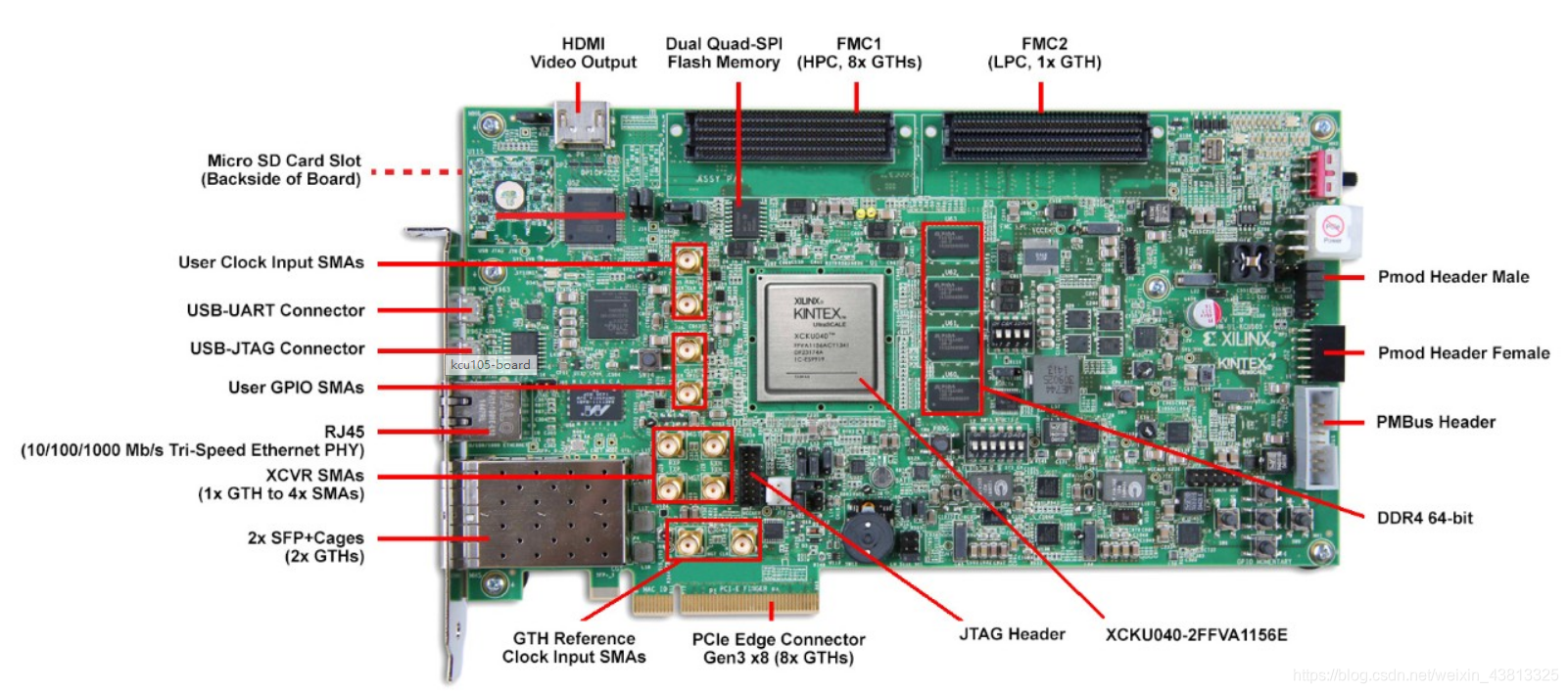

KCU105是XILINX 基于Kintex ultrascale系列的FPGA 开发板，提供丰富的扩展接口，如SFP/SFP+，网口，HDMI和4路SMA连接器的GTH端口，PMOD数据接口，FMC LPC/HPC，PCIE金手指等，且可以通过micro USB实现JTAG配置，本次需要实现SMA连接器的gth端口实现1lane、6Gbps lane速率的aurora 通信。
在这里插入图片描述

2、XCKU040 GTH资源

KU芯片型号为XCKU040-2FFVA1156,GTH资源如图所示，GTH资源共有5个QUAD,共20路GTH，根据硬件连接可知sma gth端口连接在quad 226 X0Y11奥。
① gth资源：
在这里插入图片描述

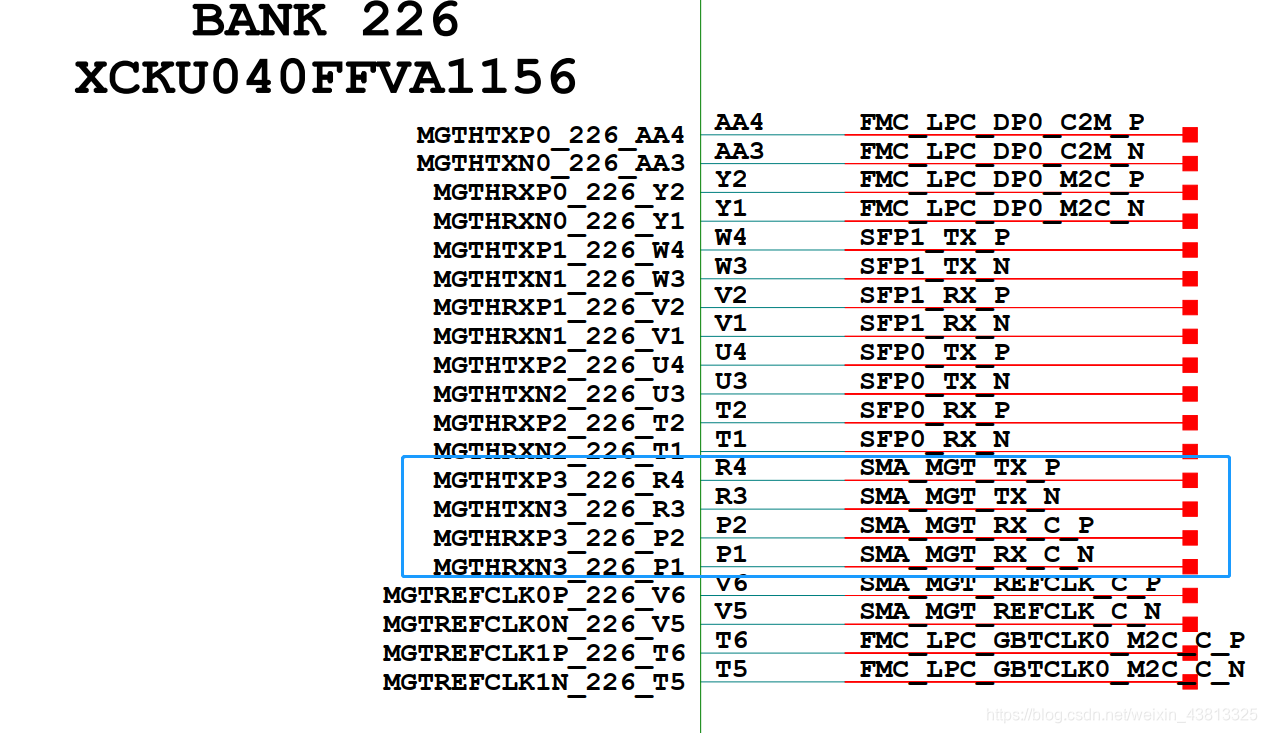

② 硬件连接：
在这里插入图片描述

3、时钟配置

① 时钟需求 ：确定配置gth lane位置后需要配置相应的gth时钟，因为bank 226参考时钟来自FMC和外部SMA接
