Virtex6：Aurora协议（传输类型framing帧传输模式）

        Aurora为可裁剪轻量级链路协议，具有低开销、可拓展的吞吐量和高灵活的数据接口，使用资源少特点，数据通路数和数据率可定制，在点对点串行传输可以代替并行传输，减少布线难度，也可应用于ASIC占用更少的资源，提供更高的性能。

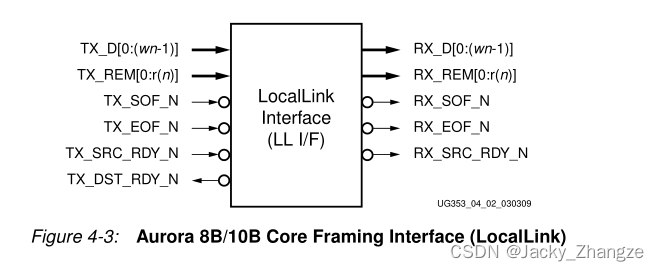

Aurora的帧接口（本地连接）

一、数据传输模块

对于单个字长的数据TX_EOF_N和TX_SOF_N可同时有效

1、TX发送模块

in:TX_SRC_RDY_N

out：TX_DST_RDY_N

两者在同周期被拉低时，数据才能被采样，并且TX_SRC_RDY_N拉低时候采样才有效

进行握手，本地的数据才能发送到aurora路中

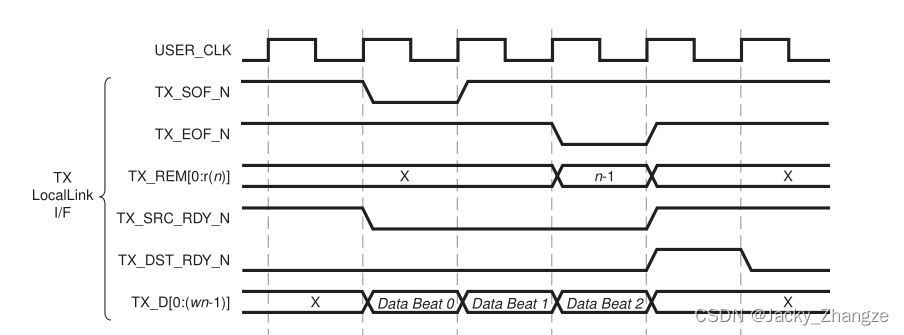

Example1：简单的正常发送

sof_n拉蒂开始传输第一个数据，eof_n拉低传输最后一个数据，同周期rem表明最后一周期的传输字节数

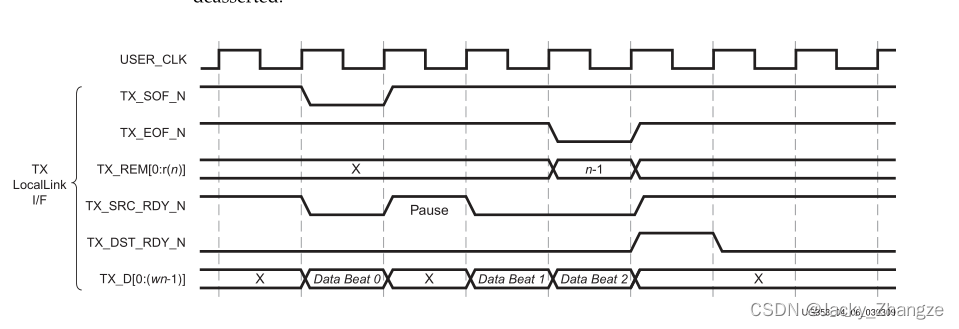

Example2：传输中暂停发送

通过控制TX_SRC_RDY_N信号拉高，来实现暂停，期间发送空闲码给aurora链路层

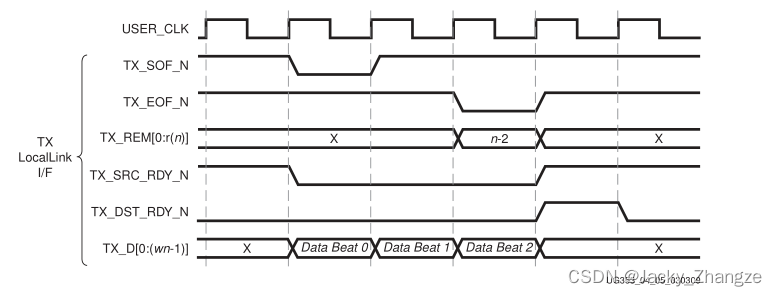

 Example3：传输3n-1个字节，前两个数据为n字节，最后一个为n-1，使用rem实现最后一拍传n-1

 2、RX接收模块

少了dst_rdy_n信号

Example1：传输中暂停接收，RX_SOF_N和RX_SRC_RDY_N拉低，说明第一个数据已经准备好接收

                    通过控制RX_SRC_RDY_N信号拉高，来实现暂停

二、帧传输的UFC（流量控制）

        Aurora 8b/10b 协议包括用户流量控制(ufc) ，允许通道合作伙伴使用单独的带内通道发送控制信息。用户无需等待正在进行的帧的结束，就可以向核心的通道合作伙伴发送短的 ufc 消息，UFC消息与常规帧数据共享通道，但具有更高的优先级

1、发送UFC信息：发送模块到aurora

发送UFC相关信号

UFC_TX_REQ_N   out：拉低UFC_TX_REQ_N  请求向通道合作伙伴发送一条 ufc 消息。持续直到 UFC_TX_ACK_N 被拉低。不要拉高这个信号，除非整个 ufc 消息已经准备好被发送; ufc 消息一旦启动就不能被中断。

UFC_TX_ACK_N   in：当 Aurora 8b/10b 核准备读取 ufc 消息的内容时拉低UFC_TX_ACK_N                                          在拉低信号之后的周期中，tx _ d 端口上的数据将被视为 ufc 数据。Tx _                                          d 数据继续用于填充 ufc 消息，直到足够多的周期过去才能发送完整的消                                          息。UFC 循环中未使用的字节被丢弃。

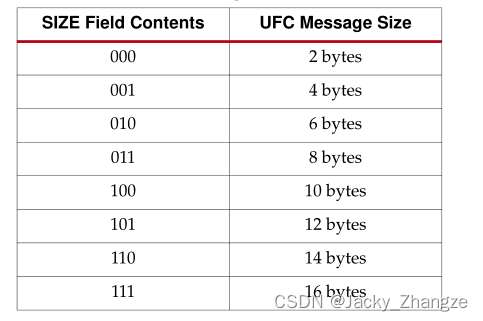

UFC_TX_MS[0:2]   out：指定将要发送的 ufc 消息的大小。大小编码是一个介于0和7之间的值

UFC消息可以携带2到16个数据字节的偶数。用户应用程序通过在 UFC_TX_MS 端口上驱动一个大小代码来指定消息的长度。

UFC_TX_REQ_N   被拉低UFC_TX_MS才有效

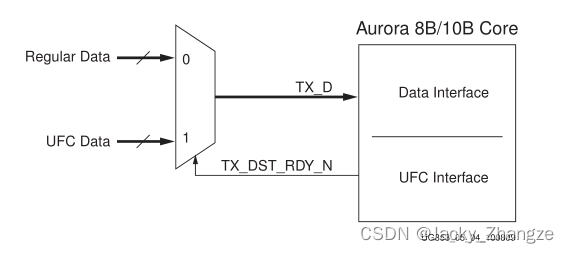

 UFC和数据切换模型

        Aurora发出的TX_DST_RDY_N回应信号，用来控制TX_D数据线上的为数据还是UFC信息

拉低时：数据放到TX_D

拉高时：UFC信息放到TX_D

注意：通过计算ufc信息长度/数据位宽=传输ufc信息需要的周期数。直到所有数据被获取，才能启动 ufc 消息。与常规数据不同，ufc 消息在 UFC_TX_ACK_N 被断言后不能被中断。

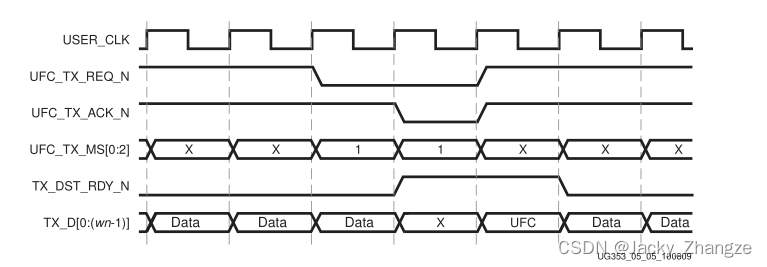

Example A：传输单周期UFC信号，UFC_TX_MS=1，即4byte数据，被放在2byte接口上，那么需要2cycle

①传输单周期UFC信号，UFC_TX_REQ_N 和UFC_TX_ACK_N   握手后的下一周期数据放到TX_D数据通道

②UFC_TX_MS规定UFC的字节数只有当UFC_TX_REQ_N 被拉低时，UFC_TX_MS有效

③UFC_TX_ACK_N 被断言两个周期。Aurora 8b/10b 核使用数据流中的这个间隙来传输 ufc 报头和消息数据。X为报头，UFC为信息数据（被拉低后的第一个周期为UFC信息）

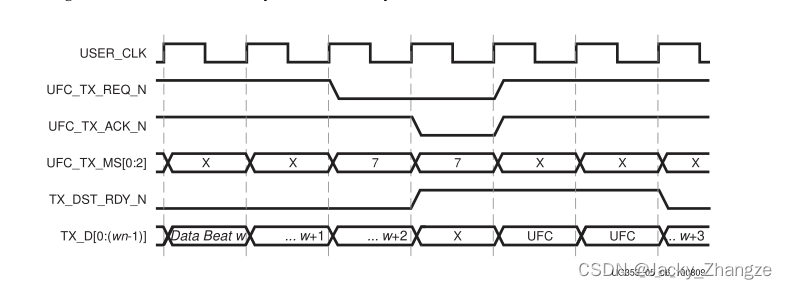

 Example B：传输多周期UFC信号，用2byte接口传16byte的ufc信息

 2、接收UFC信息

        当 Aurora 8b/10b 核心接收到一个 ufc 消息时，它通过一个专用的 ufc_localllink 接口将消息中的数据传递给用户应用程序。数据在 UFC_RX_DATA端口上显示; UFC_RX_SOF_N表示消息数据的开始，UFC_RX_EOF_N表示消息数据的结束。UFC_RX_REM用于显示在消息的最后一个周期中UFC_RX_DATA上的有效字节数(例如，当 UFC_RX_EOF_N被断言时)。 UFC_RX LocalLink 接口上的信号只有在UFC_RX_SRC_RDY_N拉低时才有效。

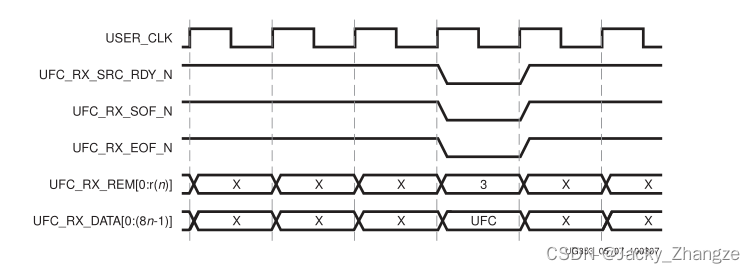

 ExampleA

在4byte数据接口，接收单周期UFC信息，靠UFC_RX_SOF_N、UFC_RX_EOF_N、UFC_RX_SRC_RDY_N，三个信号控制接收数据

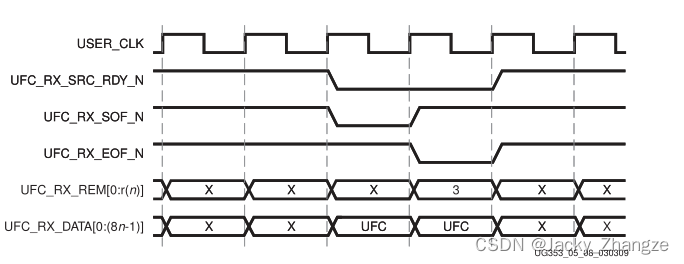

 ExampleB

在4byte接口上传输8byte的UFC信息，需要2cycle
