IBERT IP核使用说明

工程中使用高速接口GTX，如果GTX建链建不起来，Vivado自带的调试工具误码率测试（Integrated Bit Error Ratio Tester，IBERT）核可以帮助分析建链失败原因。本片文章是IBERT IP核的使用说明，下面对IBERT详细论述。

1 IBERT IP核资源介绍

IBERT核对任一GTX收发器都设计有模式发生器核模式检查器。模式发生器发送数据，模式及检查器接收数据，根据内部生成的模式对接收数据检查，从而判断GTX的建链情况。
IBERT使用伪随机二进制序列（Pseudo-random Binary Sequence, PRBS）生成数据，PRBS的模式有PRBS 7位、PRBS 15位、PRBS 23位、PRBS 31位、Clk 2x (101010…)，以及Clk 10x(111111111000000000…)模式。
模式检查器检查到连续的5个周期的正确信号，LINK信号拉高，表示建链成功，检查到5个周期的错误信号，LINK信号拉低，建链失败。

2 IBERT IP核接口资源

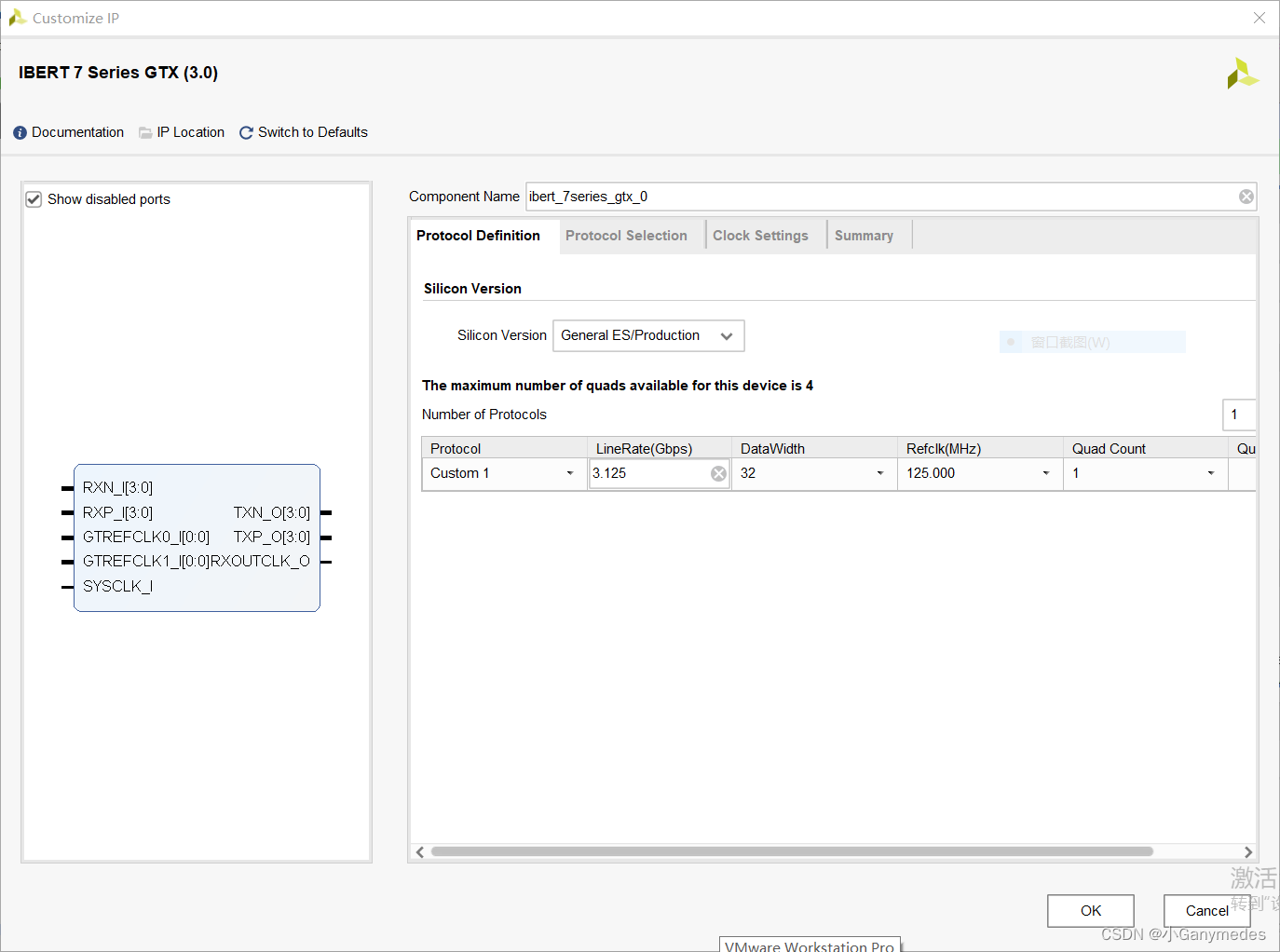

IBERT IP核接口如下图所示：

下面详细说明各接口含义

信号名称	方向	描述
SYSCLK_I	输入	所有通信逻辑的时钟。只有在选择外部时钟时，端口有效
TXP_O[n - 1:0] TXN_O[n - 1:0]	输出	GTX收发器的发送差分时间对
RXN_I[n - 1:0] RXP_I[n - 1:0]	输入	GTX收发器的接收差分时间对
GTREFCLK0_I[n - 1:0] GTREFCLK1_I[n - 1:0]	输入	GTX收发器参考时钟。MGTREFCLK端口的数量等于或小于TX和RX端口的数量，因为GTX收发器可以共享时钟
RXOUTCLK_O	输出	Quad RX输出时钟
