51单片机矩阵键盘控制数码管

我们先了解矩阵键盘的工作原理，掌握编码方法并能够编写出扫描程序，使用矩阵键盘控制数码管输出矩阵键值。

显示内容

在显示模块的八位 LED 数码的个位显示当前使用矩阵键盘所按下的值。
键阵键盘多用于键数目较多的时候。这样可以更多的节省ＩＯ口的占用量，

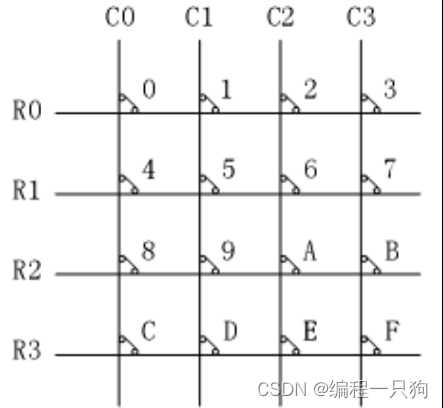

对于矩阵键盘常用的扫描方法为线反转查询法。具体的思路是：首先使行作为输入，使用单片机内部电阻上拉为高电平，列输出低电平，读行的状态。如果行有一个ＩＯ口是低，说明有键按下，进行下一步，否则退出扫描。如果有键按下，置列为输入，行输出低电平，读列的状态。最后根据
行列的状态查表就可以知道是那个按键按下。
在这里插入图片描述

#include <reg52.h>
#include <absacc.h>


#define smgdat P0	//数码管数据口
#define temp P2		//矩阵键盘数据口

sbit smgcs1 = P1^5;     //数码管控制
sbit smgcs2 = P1^6;
sbit smgwe = P1^4;

#define uchar unsigned char
#define uint  unsigned int

uchar keyfhz=255,juzz;		//定义一个返回

uchar code 	smg_dat[] = {
    0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90 };

void delay(uint i){
   while(i--);}

void juzxs(void);   //矩阵键盘扫描取值
void smgsaom(uchar dat1,uchar dat2,uchar dat3,uchar dat4,uchar dat5,uchar dat6,uchar dat7,uchar dat8);
void t0init(void);
void keyscan()
    {

       uchar num;
	   EA = 0;
       temp=0x0f;	 //拉低4位
       if(temp!=0x0f)   	//判断是否有按键按下
       {

          delay(500);		//¸消抖
          if(temp!=0x0f)
          {

             temp=0x0f;
             switch(temp)
             {

                case 0x07: num=1; break;
