BQ76942配置：使用AFE FET寄存器来控MOS

AFE系列文章

德州仪器TI作为AFE龙头老大，具有多款功能强大的AFE，国产AFE的设计基本也是对标TI。本系列文章旨在对TI的一款AFE BQ76942容易踩坑的地方进行总结，希望对使用这款AFE的工程师们有所帮助。

第一章 BQ76942配置：使用AFE FET寄存器来控MOS
第二章 BQ76942配置：与MCU通信——软件I2C or 硬件I2C？
第三章 BQ76942配置：电流采样配置
第四章 BQ76942配置：过压保护（SOV）配置
第五章 BQ76942配置：采样断线对MOS的影响
第六章 BQ76942配置：充电时AFE自行休眠现象

---

---

前言

BQ76942 产品是一款高度集成的精密电池监控器和保护器， 适用于 3 节至 10 节串联锂离子、锂聚合物和磷酸铁锂电池包。BQ76942 器件支持系统中保护 FET 的串联配置和并联配置， 以及不使用一个或两个 FET 的系统。

---

一、如何开启FET配置？

由BQ76942的用户使用手册中5.2.3 保护 FET 配置和控制得知，有两种方式打开FET：

1. 为器件设置Settings:FET:FET Options[FET_CTRL_EN] 才能完全启用 FET；
2. AFE的FET默认处于测试模式， [FET_EN]默认为0-测试模式，1-固件FET控制模式，使用 0x0022 FET_ENABLE() 子命令来切换 [FET_EN]位设置。

二、分别控制四个MOS

单独控制MOS有两种方式：

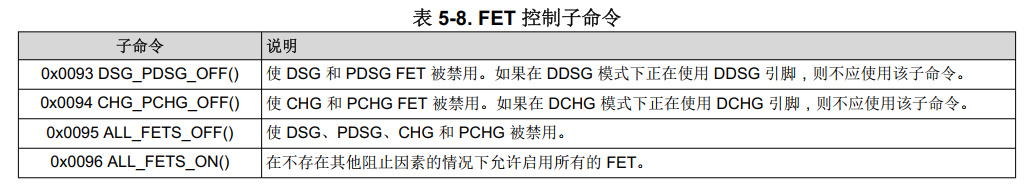

1. 发送子命令：

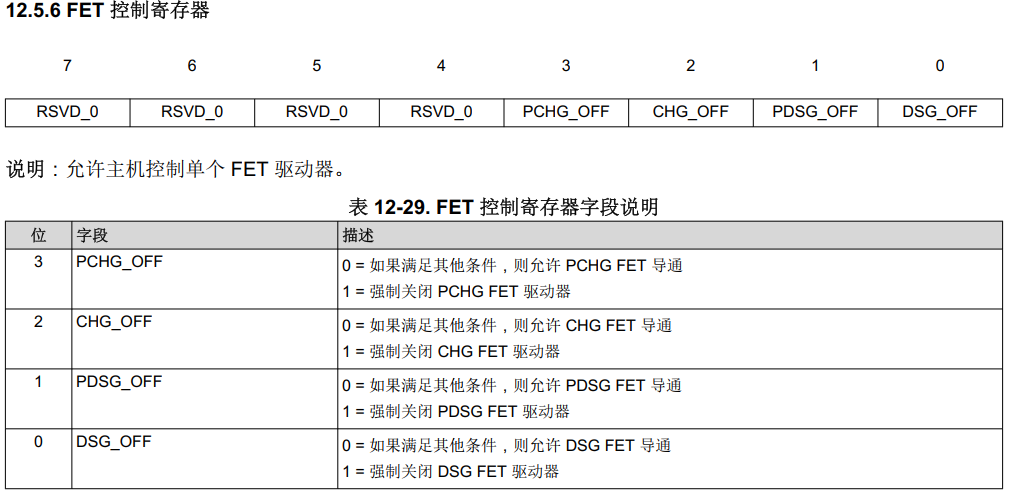

2. 修改FET控制寄存器：

三、注意事项

使能FET后，FET控制寄存器默认所有FET导通，在软件中初始化结束后最好将所有FET断开（使用子命令0x0095 ALL_FETS_OFF()），等待上电指令发送再导通相应的FET。
