BQ76952的IIC通讯调试使用分享

IIC相关资料

基本电路

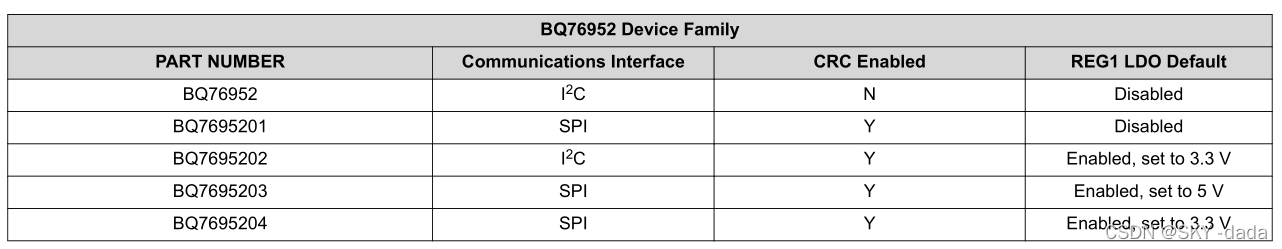

BQ76952需要接REG1上拉，要注意BQ76952的型号，否则可能没有供电。建议使用BQ7695202，默认REG1设置为3.3V。
若不使用该型号则需要外接上拉3.3V供电，

如下图：

调试过程

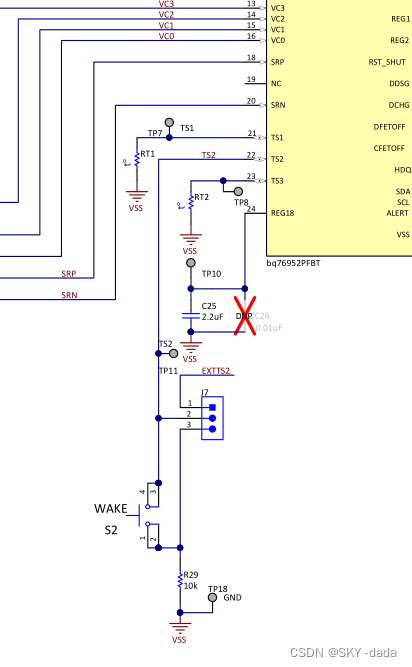

TS2功能说明

一定要预留TS2接地的跳线帽或者按键用于BQ76952唤醒，千万不要指望接电池就可以工作，不存在的。

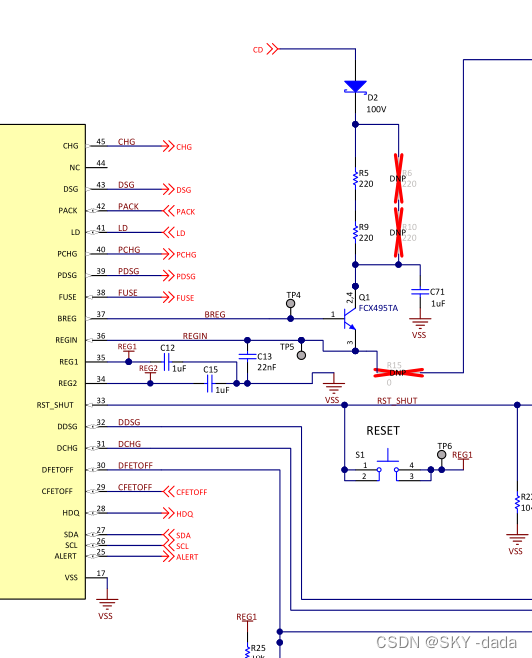

REGIN、BREG、REG1、REG2

REGIN为REG1与REG2的LDO供电输入端
BREG为REGIN使能脚位

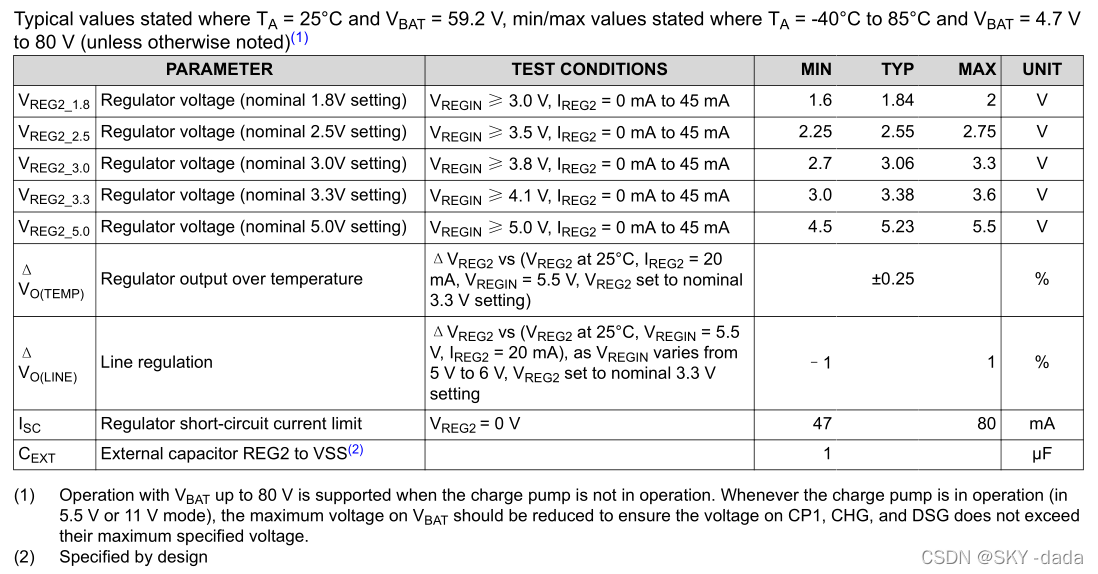

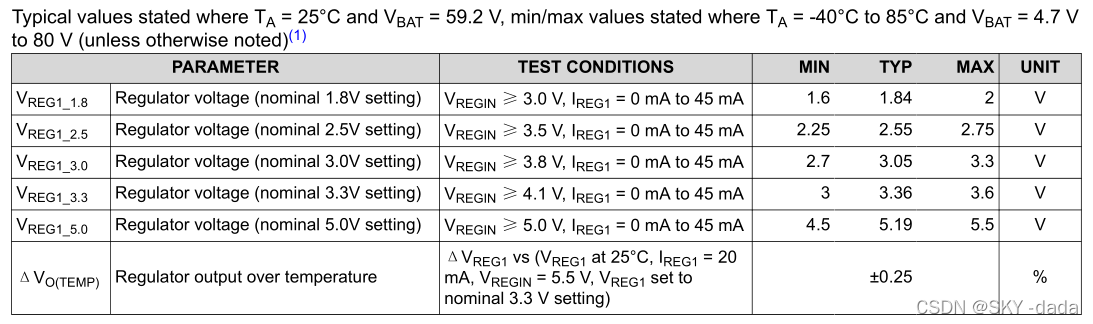

REG1与REG2为外部提供供电可配置

总结

从调试来说，基本功能已经实现，可以通过BQSTUDIO对BQ76952进行配置以及通讯。

注意点

调试时供电正极接VC16，负极接VC0。上电时，REG18会有1.8V电压。

TS2唤醒时（02系列），REG1会有3.3V供电，TS2脚电平为低电平的话说明芯片已经唤醒，可以正常工作，如果不能通讯的话就检查自己的电路吧。

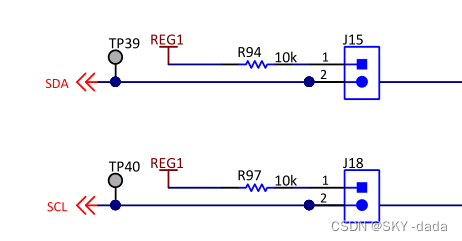

IIC的SDA和SCL一定要接上拉，否则会通讯不稳定或者不能通讯。
