imu_utils标定imu问题解决

本文提供了一个详细的步骤指导,教你如何使用imu_utils库处理imu_xsens.bag数据集。从下载代码到运行,包括如何同步rosbagplay和roslaunch指令,确保数据处理的顺利进行。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在编译过程中遇到的一些问题可以参照这个女生的文章

https://blog.youkuaiyun.com/fang794735225/article/details/92804030

下面是imu_utils的主页,可以下载代码,也有使用步骤

https://github.com/gaowenliang/imu_utils

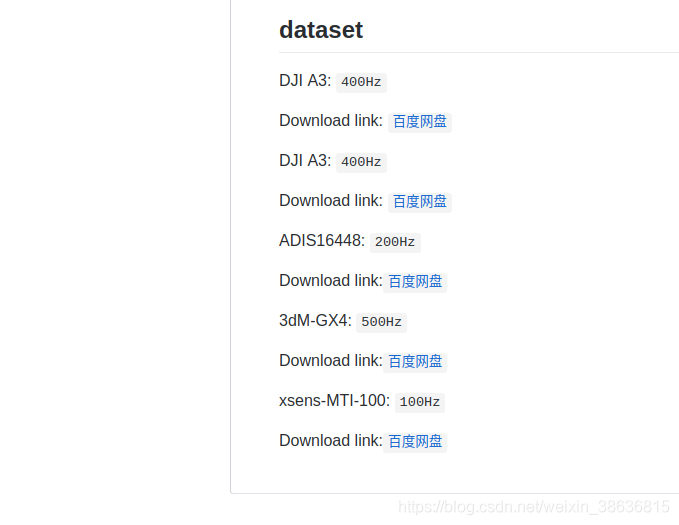

我下载了imu_utils主页最后面提供的数据集(百度网盘下载速度太慢了,最后一个数据集比较小,不用等很长时间)

 现在需要用下载的imu_xsens.bag来小试牛刀一下。

#open one terminal
cd
roscore
#open a new terminal(快捷键ctrl+shift+T)
cd imu_ws
rosbag play -r 200 imu.bag (这里要写你录制的包的路径,-r 后面的数大一些,就快一些)
#open a new terminal(快捷键ctrl+shift+T)
source ./devel/setup.bash (一定不要忘记这个哟)
roslaunch imu_utils mynt_imu.launch

先在两个terminal将rosbag play 和roslaunch 指令写好,然后先执行rosbag play,然后尽可能快的去执行roslaunch,就是让两者尽可能的同步,就是不要让rosbag play执行完再去执行roslaunch





### imu_utils标定原理 imu_utils 是一个用于惯性测量单元(IMU标定的工具,其核心功能是通过分析传感器数据来估计传感器的噪声特性及误差模型参数。具体而言,该工具主要基于 Allan 方差分析方法来评估 IMU 的加速度计和陀螺仪的噪声特性[^1]。 #### 1. 数据采集与静止放置 在标定过程中,IMU 需要被静止放置一段间(通常为数小),以确保采集到的数据仅包含传感器的噪声特性而没有外部运动干扰。这种长间静置的数据采集能够有效分离出传感器的随机噪声和其他误差源[^2]。 #### 2. Allan 方差分析 Allan 方差是一种统计工具,广泛应用于惯性传感器的噪声分析中。通过对静置状态下采集的 IMU 数据进行 Allan 方差计算,可以提取出以下关键参数: - **高斯白噪声 (Gaussian White Noise)**:表示传感器短间内的随机波动。 - **随机游走 Bias (Random Walk Bias)**:描述传感器长间漂移的特性。 这些参数对于构建准确的传感器误差模型至关重要,能够帮助校正传感器输出并提高导航系统的精度[^3]。 #### 3. 标定流程 imu_utils标定过程包括以下几个方面: - **数据预处理**:将采集到的 IMU 数据进行格式转换和初步滤波。 - **Allan 方差计算**:利用预处理后的数据生成 Allan 方差曲线。 - **参数估计**:从 Allan 方差曲线中提取加速度计和陀螺仪的噪声特性参数。 - **结果验证**:通过对比标定前后的数据,验证标定效果。 #### 4. 常见问题解决方法 在使用 imu_utils 进行标定,可能会遇到以下问题: - **数据不足错误**:如果采集的数据量不足以支持标定,系统会报错“Not enough intervals, calibration is not possible”[^3]。此需要延长静置间或检查数据采集是否正确。 - **安装依赖问题**:在安装过程中可能遇到依赖项缺失的情况,可参考相关文档解决[^2]。 ```python # 示例代码:调用 imu_utils 工具进行标定 import subprocess def run_imu_calibration(): try: # 执行 imu_utils 标定命令 subprocess.run(["rosrun", "imu_utils", "calibrate_imu"], check=True) except subprocess.CalledProcessError as e: print(f"Calibration failed with error: {e}") run_imu_calibration() ``` ###
