一、准备模型

下载地址:https://download.youkuaiyun.com/download/weixin_37663721/36066113

二、初始化机械臂

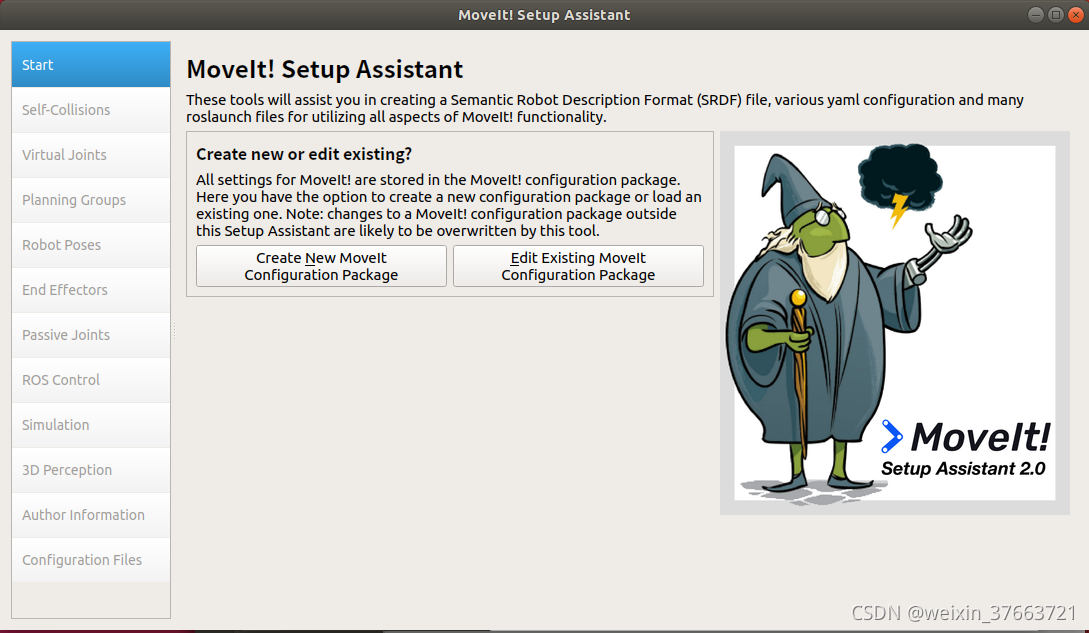

0.启动moveit初始化助手

roslaunch moveit_setup_assistant setup_assistant.launch

在这里插入图片描述

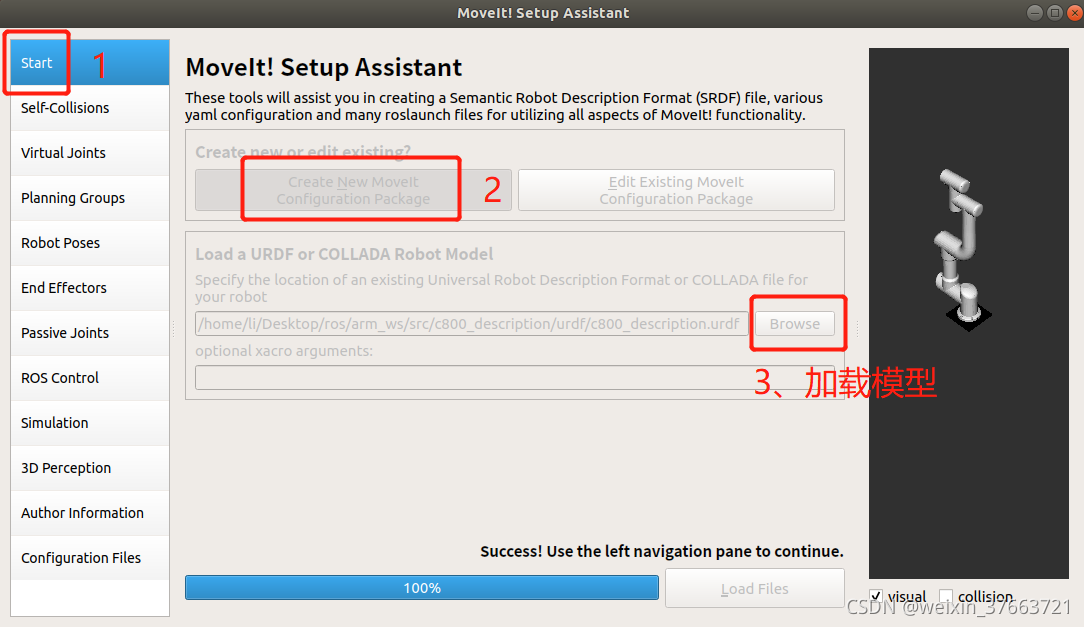

1.加载模型

在这里插入图片描述
注意:模型加载不出来的原因
1、没有启动roscore
2、没有source setup.bash
3、urdf没在工作目录下

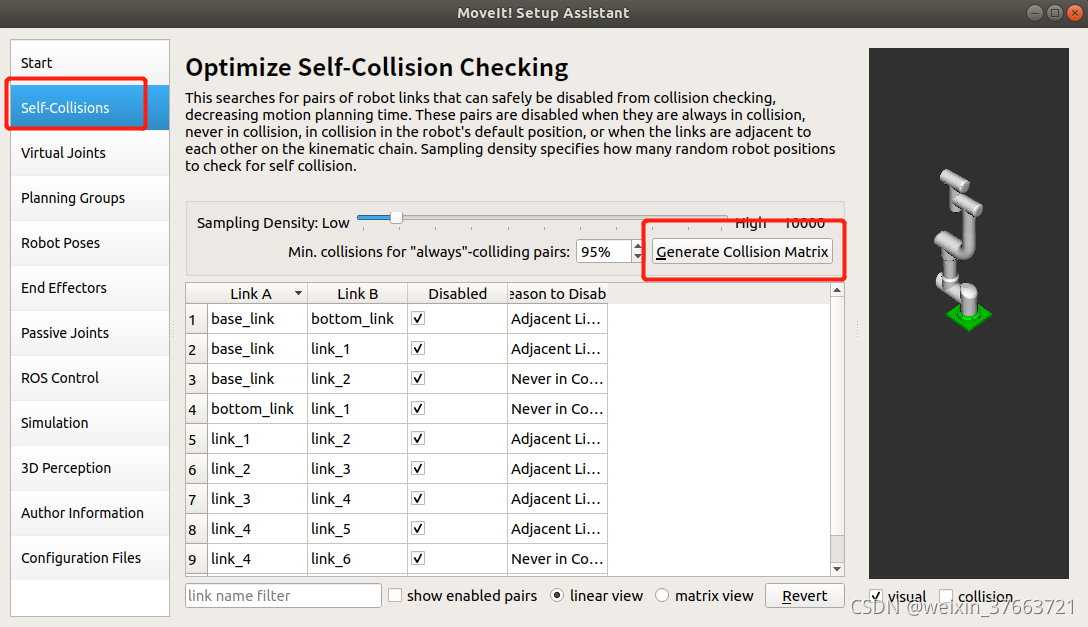

2.自碰撞检测

在这里插入图片描述

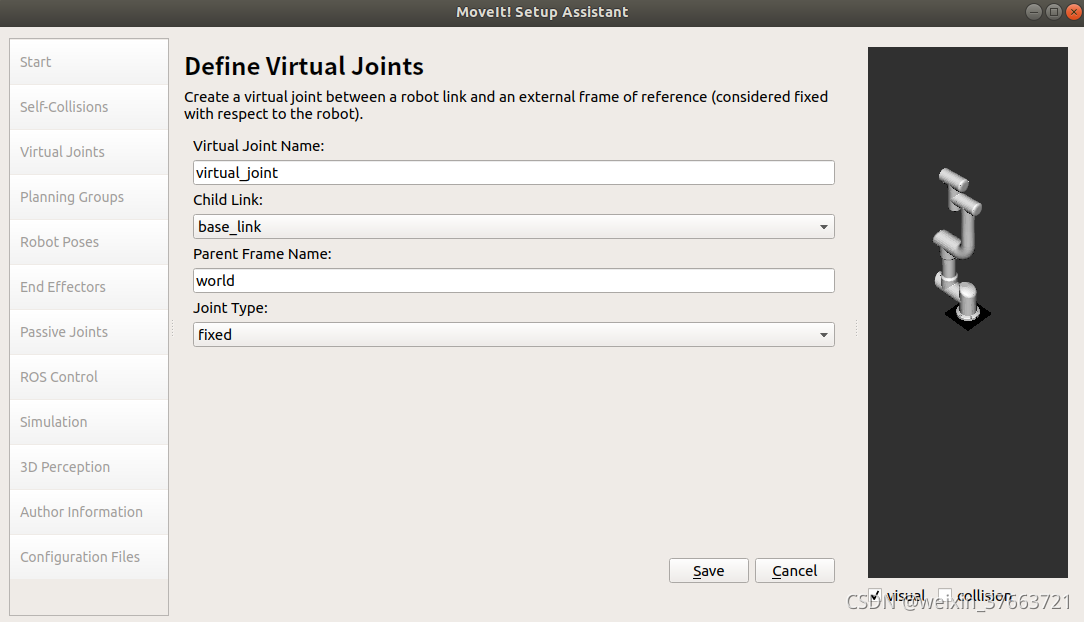

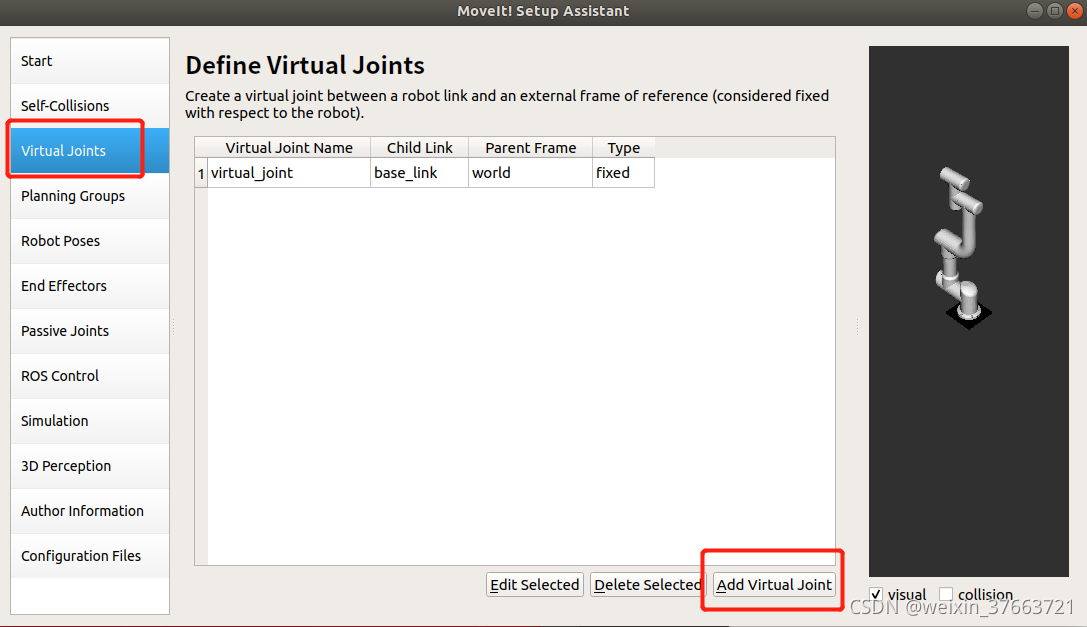

3.虚拟关节

用于连接机械臂和World,关节可以是固定的,也可以是移动的
在这里插入图片描述

在这里插入图片描述

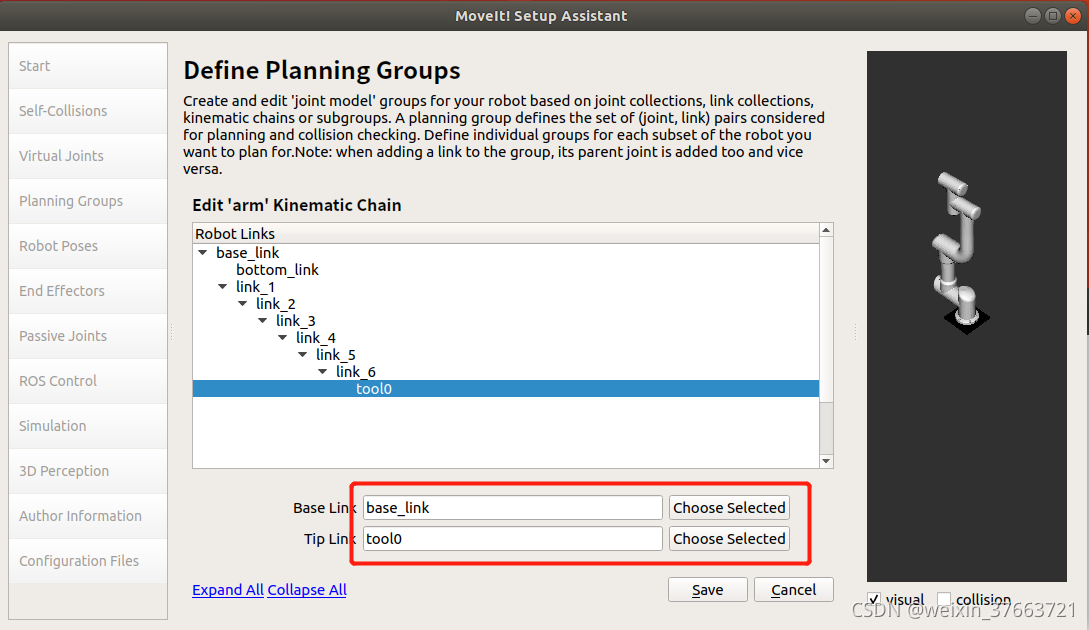

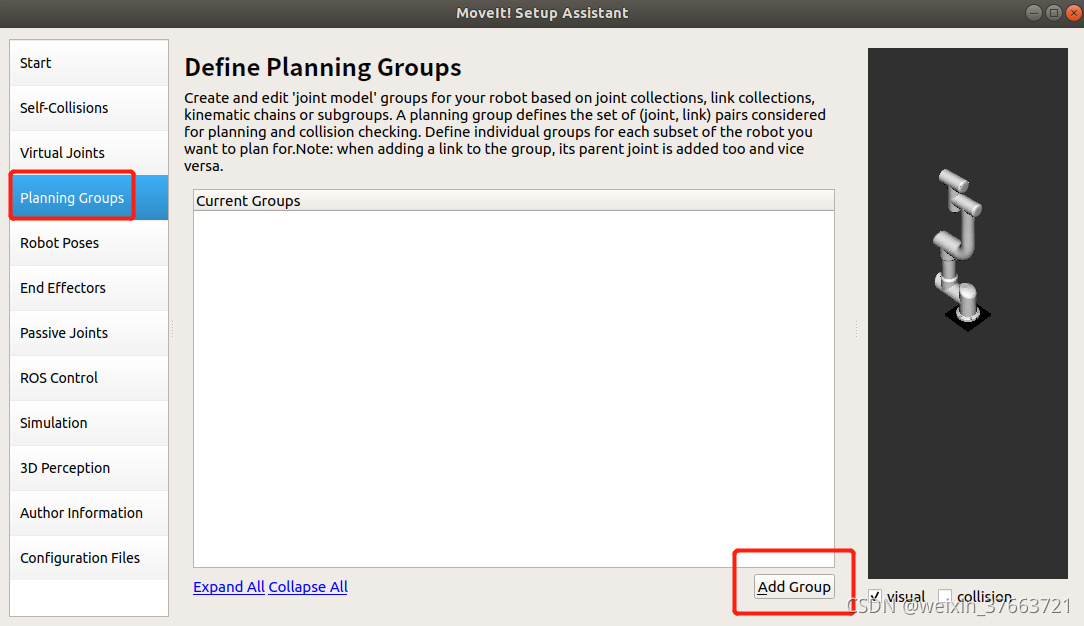

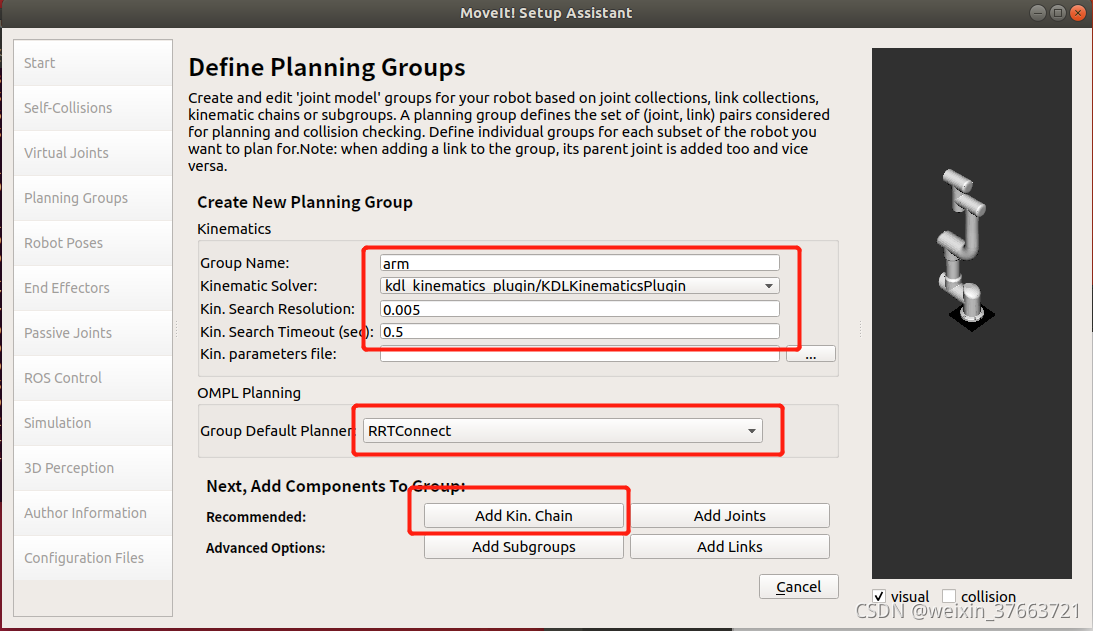

4.添加运动规划组

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
注意:
1、timeouts设置要大一点,不然计算机计算不过来就会报错
2、可以添加多个chain

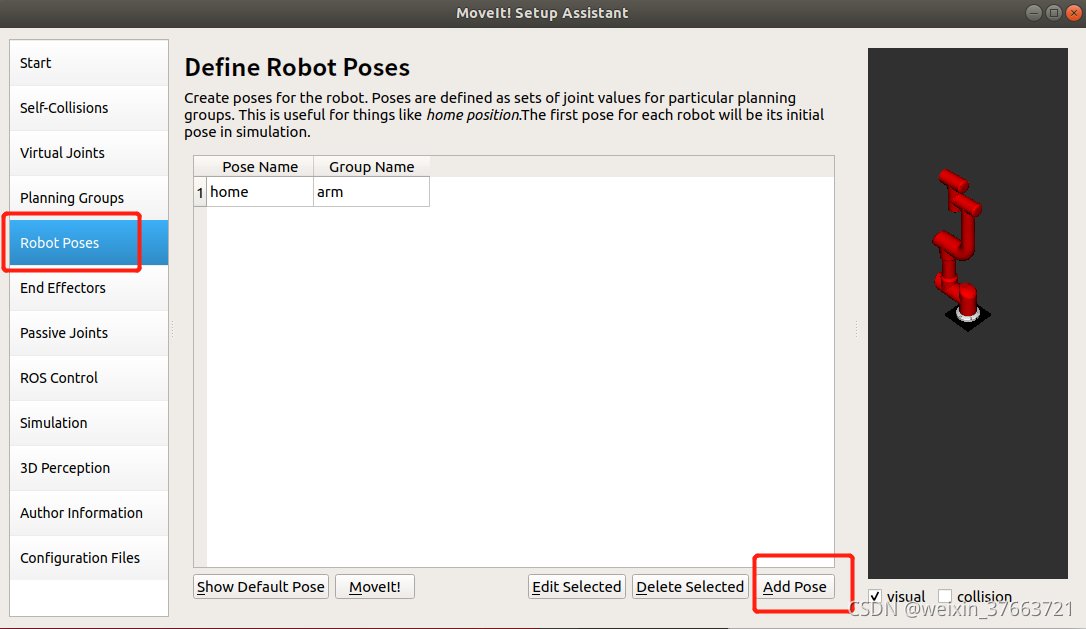

5.设置机械臂位姿

在这里插入图片描述
注意:
1、自己根据需求定义即可
2、后续也可以更改

6、设置末端执行机构

因为这个机械臂没有末端执行机构,因此跳过

7、消极关节设置

消极关节也就是不用运动的关节,这个机械臂的关节都要运动,因此不用设置。

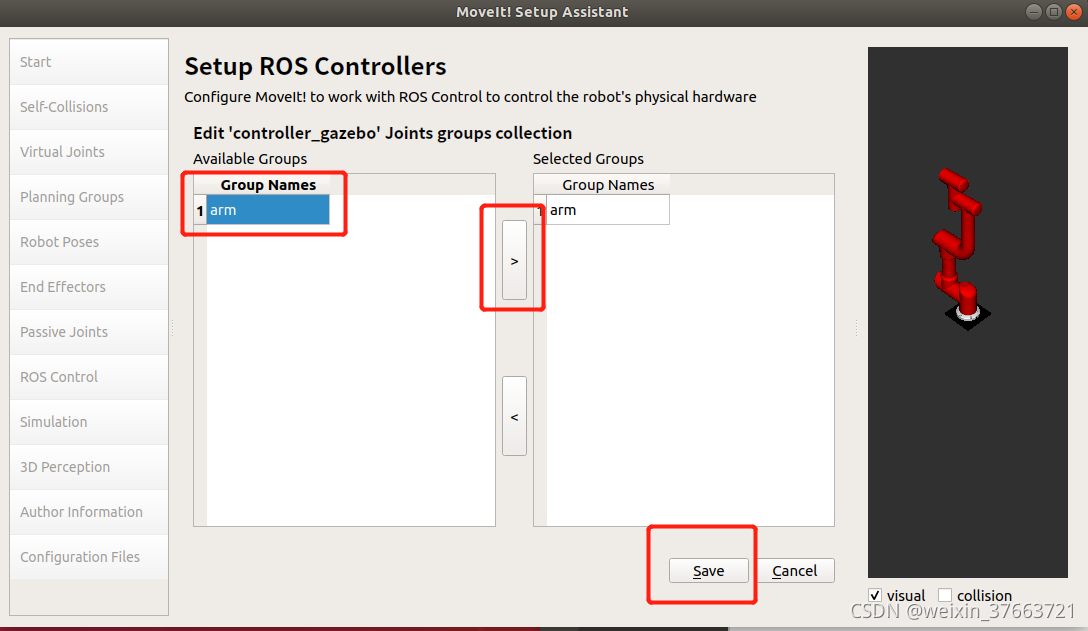

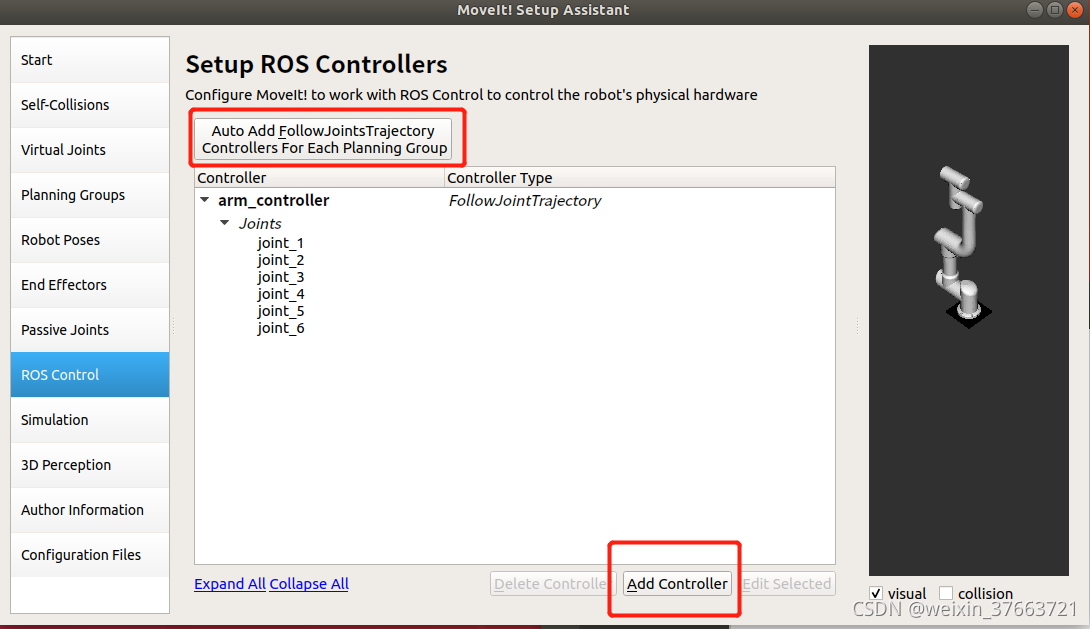

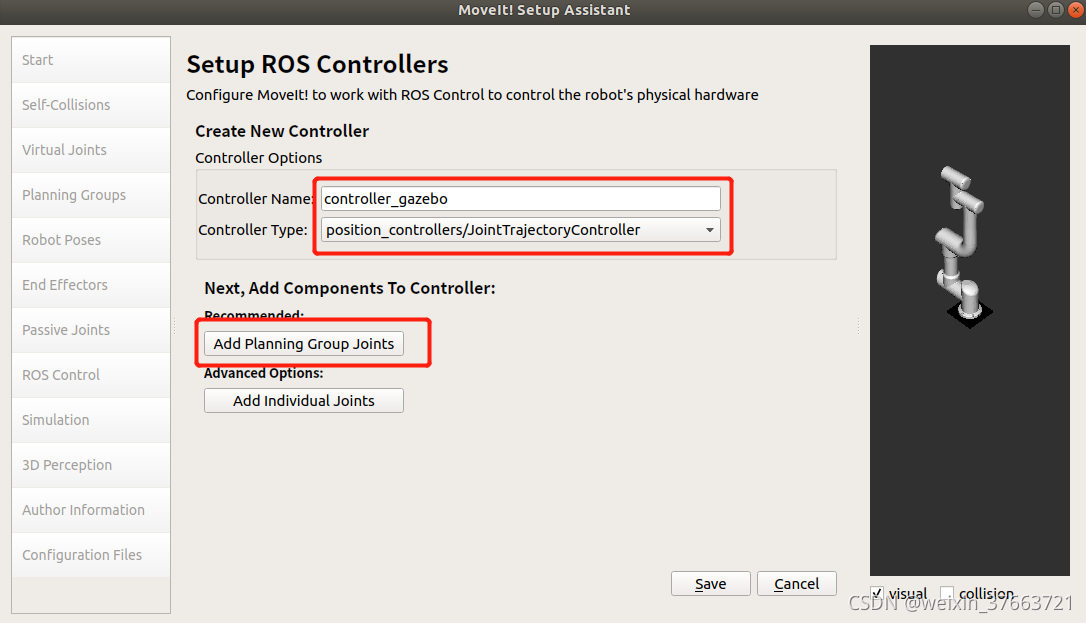

8、设置控制器

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

9.仿真设置(可跳过)

在这里插入图片描述
把生成的UDRF模型替换旧的UDRF模型(导进来的那个),因为这里moveit做了优化,更加方便于后续仿真,但是需要做更改,需要把文件里面的所有EffortJointInterface改成PositionJointInterface(力控制改成位置控制)

10、3D传感器设置

这个模型没有深度摄像机等传感器,因此跳过

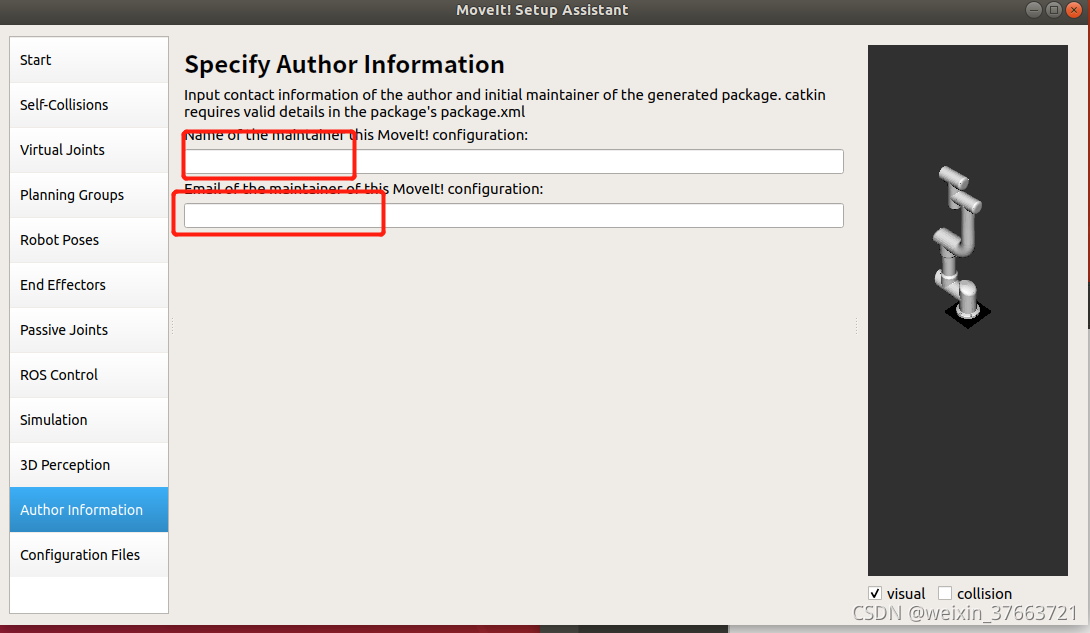

11、填写姓名和邮箱

这个步骤不要跳过
在这里插入图片描述

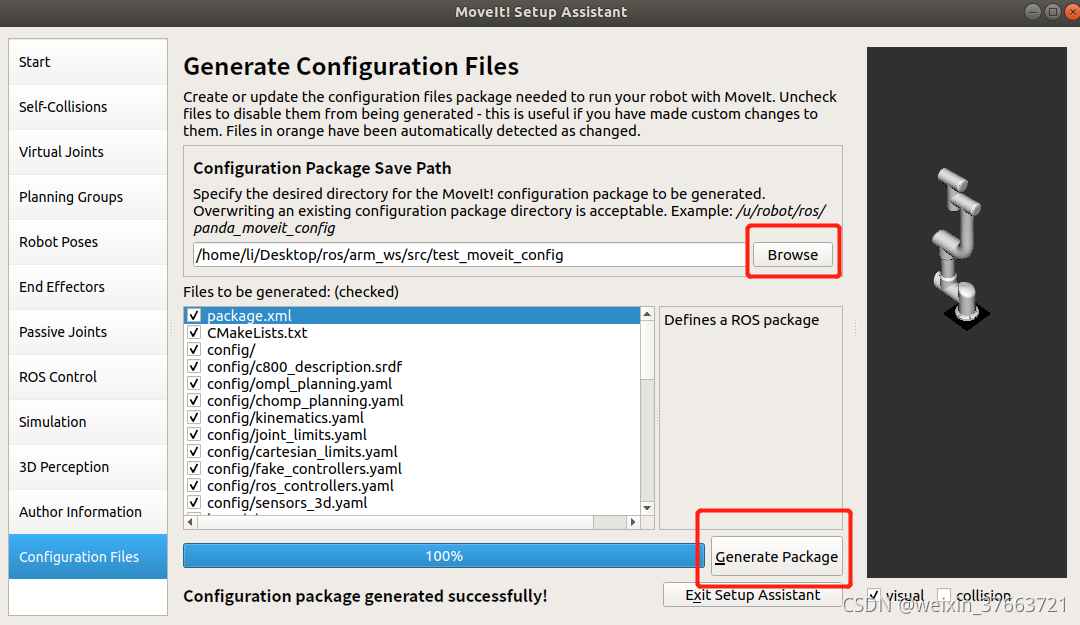

12.生成模型

在这里插入图片描述
在工作区间下的src文件夹下创建个新文件夹存储即可。
到此配置完成

13.编译启动demo.launch

catkin_make
source devel/setup.bash
roslaunch test_moveit_config demo.launch

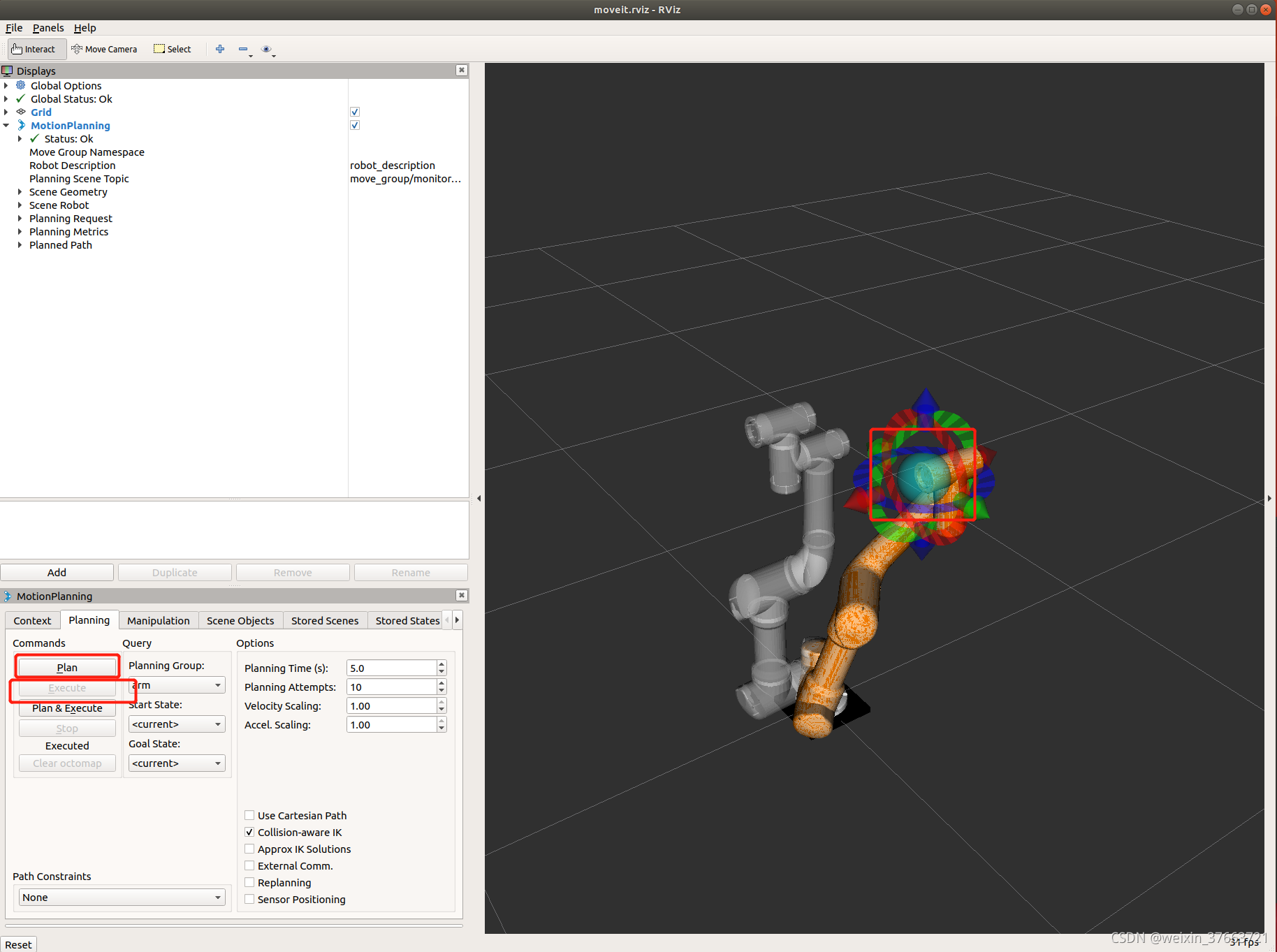

在这里插入图片描述鼠标拖动小球,再点击plan规划路径,接着点击执行。
