举例介绍OSPF的NSSA区域的配置过程。

组网需求

Stub区域和NSSA区域的区别如下：

Stub区域

• 不传播来自其他区域的外部路由
• 不传播ASBR引入的AS外部的路由

即在Stub区域中不会传播Type-5 LSA。

NSSA区域

不传播来其他区域的外部路由

可以传播ASBR引入的AS外部的路由

NSSA区域的ASBR产生Type-7 LSA（其扩散范围仅限于ASBR所在的NSSA区域），NSSA区域的ABR收到Type-7 LSA，会将其转化为Type-5 LSA，将外部路由信息通告到OSPF网络的其它区域。

配置区域为NSSA区域可以避免大量外部路由对路由器带宽和存储资源的消耗。

如图1所示，所有的路由器都运行OSPF，整个自治系统划分为两个区域。其中RouterA和RouterB作为ABR来转发区域间的路由，RouterD和RouterC作为ASBR分别引入外部静态路由10.0.0.0/8和20.0.0.0/8。此时，在不影响路由可达的前提下，达到减少通告到Area1内的LSA数量，但引入自治系统外部路由的目的。需要将Area1配置为NSSA区域，并配置NSSA区域中的RouterA为转换路由器。

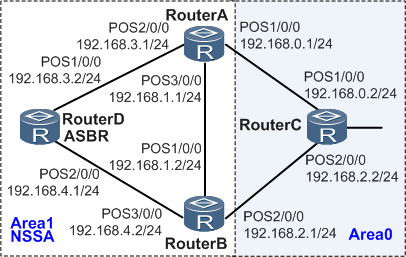

图1 配置OSPF NSSA区域组网图

配置思路

采用如下的思路配置OSPF的NSSA区域：

1. 在各路由器上使能OSPF，配置OSPF基本功能。
2. 配置Area1为NSSA区域。
3. 在RouterD上配置引入静态路由10.0.0.0/8。
4. 在RouterC上配置引入静态路由20.0.0.0/8。
5. 配置NSSA区域中的RouterA为转换路由器。
6. 配置禁止向NSSA区域通告Type-3 LSA，达到减少路由表规模的目的。

数据准备

为完成此配置例，需准备如下的数据：

• RouterA的Router ID 1.1.1.1，运行的OSPF进程号1，区域0的网段192.168.0.0/24，区域1的网段192.168.1.0/24、192.168.3.0/24。
• RouterB的Router ID 2.2.2.2，运行的OSPF进程号1，区域0的网段192.168.2.0/24，区域1的网段192.168.1.0/24、192.168.4.0/24。
• RouterC的Router ID 3.3.3.3，运行的OSPF进程号1，区域0的网段192.168.0.0/24、192.168.2.0/24。
• RouterD的Router ID 4.4.4.4，运行的OSPF进程号1，区域1的网段192.168.3.0/24、192.168.4.0/24。

操作步骤

1. 配置各接口的IP地址

请参见图1，配置各接口的IP地址，具体配置过程请参考配置文件。

1. 配置OSPF基本功能。

请参见配置OSPF的基本功能，具体配置过程请参考配置文件。

1. 配置RouterC引入静态路由20.0.0.0/8。

[RouterC] ip route-static 20.0.0.0 8 null 0

[RouterC] ospf 1

[RouterC-ospf-1] import-route static

1. 配置RouterD引入静态路由10.0.0.0/8。

[RouterD] ip route-static 10.0.0.0 8 null 0

[RouterD] ospf 1

[RouterD-ospf-1] import-route static

# 查看RouterC的OSPF路由表。

[RouterC] display ospf routing

          OSPF Process 1 with Router ID 3.3.3.3

                   Routing Tables

 Routing for Network

 Destination        Cost  Type       NextHop         AdvRouter       Area

 192.168.0.0/24     1     Stub       192.168.0.2     3.3.3.3         0.0.0.0

 192.168.2.0/24     1     Stub       192.168.2.2     3.3.3.3         0.0.0.0

 192.168.1.0/24     2     Inter-area 192.168.0.1     1.1.1.1         0.0.0.0

 192.168.1.0/24     2     Inter-area 192.168.2.1     2.2.2.2         0.0.0.0

 192.168.3.0/24     2     Inter-area 192.168.0.1     1.1.1.1         0.0.0.0

 192.168.4.0/24     2     Inter-area 192.168.2.1     2.2.2.2         0.0.0.0

 Routing for ASEs

 Destination        Cost      Type       Tag         NextHop         AdvRouter

 10.0.0.0/8         1         Type2      1           192.168.0.1     2.2.2.2



 Total Nets: 7

 Intra Area: 2  Inter Area: 4  ASE: 1  NSSA: 0

可以看到，配置NSSA区域前，RouterC的路由表中有RouterD引入的AS外部的静态路由10.0.0.0/8。

# 查看RouterD的OSPF路由表。

[RouterD] display ospf routing

          OSPF Process 1 with Router ID 4.4.4.4

                   Routing Tables

 Routing for Network

 Destination        Cost  Type       NextHop         AdvRouter       Area
