组网图形

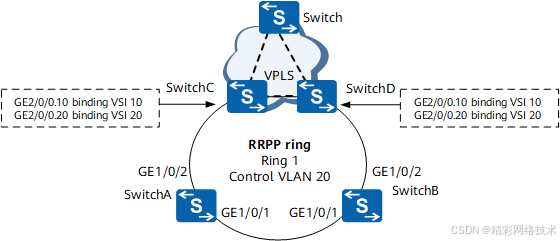

图2 配置RRPP Snooping组网图

RRPP Snooping简介

RRPP Snooping是将RRPP环路变化通知到VPLS网络的技术。通过在设备的子接口或VLANIF接口上配置RRPP Snooping，使得VPLS网络可以透传RRPP协议报文，感知RRPP环路状态的变化，并同步更新转发表项，保证流量根据环路状态变化及时切换到通畅的路径。

如图1所示，UPE以RRPP环的形式接入NPE所在的VPLS网络时，由于NPE之间通过PW连接，不能直接配置为RRPP节点，因而不能直接响应RRPP的协议报文，所以VPLS网络无法感知RRPP环的状态变化。当RRPP环拓扑变化时，VPLS网络中各节点依旧按照RRPP环拓扑改变前生成的MAC地址表项转发下行数据，造成下行流量不通。

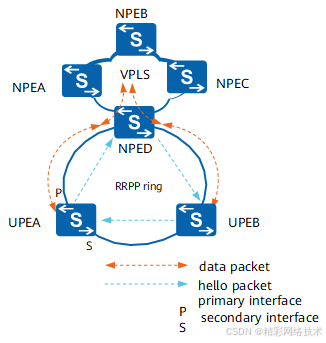

图1 RRPP Snooping与VPLS联合组网原理图

通过在NPED的子接口或VLANIF接口上使能RRPP Snooping，并关联本设备上其余的VSI。当RRPP环网发生故障时，VPLS网络中的NPED可以同步清除本节点VSI（包括关联的VSI）的转发表项和远端VPLS设备NPEB的转发表项，以重新学习表项，使流量切换到非故障的链路，保证下行流量通畅。

配置注意事项

RRPP功能和RRPP Snooping功能不能同时配置在相同的接口上。
SA系列单板、连接ET1D2IPS0S00、ET1D2FW00S00、ET1D2FW00S01、ET1D2FW00S02、ACU2单板的XGE接口不支持RRPP Snooping功能。V200R007C00之前的版本，X1E系列单板不支持RRPP Snooping功能。

如需了解交换机硬件规格，以及产品部件的配套关系，请点击硬件中心进行查询；如需了解交换机的关键规格和全量软件规格，请点击规格查询进行查询。

S5751-L、S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R024C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图2所示，SwitchA、SwitchB、SwitchC和SwitchD组成RRPP环。用户希望当环网完整时，可以避免报文成环；当环网发生故障时，可以实现快速收敛恢复环网上各节点间的通信。VPLS网络可以透传RRPP协议报文，感知RRPP环路状态的变化，并同步更新转发表项，保证流量根据环路状态变化及时切换到通畅的路径。
