配置RRPP单实例单环示例

组网图形

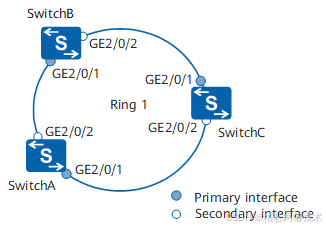

图1 配置RRPP单环组网图

RRPP简介

在城域网和企业网的网络规划以及实际组网应用中大多会采用环网结构来提高网络的可靠性。采用环网结构的好处是：当环上任意一个节点或节点之间的链路发生故障，都可以将数据流量切换到备份链路上，以保障业务的顺利进行。但采用环网结构同时也会带来广播风暴的问题。

目前，已经有多种协议可以用来解决环路广播风暴的问题。但是在环网中，当故障发生时，数据流量切换到备份链路（即网路收敛）还需要一定的时间，如果收敛时间过长，也会对业务造成影响。

为了缩短收敛时间，消除网络大小对收敛速度的影响，华为公司开发了专门应用于环网保护的RRPP协议。相比其他以太环网技术，RRPP具有以下优势：

收敛时间与环网上节点数无关，可应用于网络节点较多的网络。

在以太网环完整时能够防止数据环路引起的广播风暴。

当以太网环上一条链路断开时能迅速启用备份链路以恢复环网上各个节点之间的通信线路。

配置注意事项

• 加入RRPP域的接口必须关闭STP、Smart Link功能。
• RRPP控制VLAN不能配置DHCP业务、MAC地址学习限制规则。
• 当需要配置保护实例与MUX VLAN间的映射关系时，建议同一个MUX VLAN下的主VLAN、互通型和隔离型从VLAN配置在同一个保护实例下，否则可能导致部分环路。

组网需求

如图1所示，在组网中存在由SwitchA、SwitchB、SwitchC组成的环网结构。对于这种组网结构，需要当环网完整时，可以避免报文成环；当环网发生故障时，可以实现快速收敛迅速恢复环网上各节点间的通信。在SwitchA、SwitchB和SwitchC上配置RRPP功能，可以很好地满足这两个需求。

配置思路

采用如下的思路配置RRPP单环示例：

创建RRPP域和控制VLAN，为后续配置RRPP环做好准备。

将RRPP环上需要通过的VLAN数据映射到实例1，包括数据VLAN100～VLAN300和控制VLAN20、VLAN21（其中VLAN21是设备自动生成的子控制VLAN），为后续配置保护VLAN做好准备。

配置设备上将要加入RRPP的各接口，使其可以通过RRPP环上需要通过的VLAN数据，并去使能与RRPP相冲突的功能（例如STP功能）。

在RRPP域中，配置保护VLAN并创建RRPP环，将SwitchA、SwitchB和SwitchC配置为域1环1的节点。其中配置SwitchA为环1的主节点，SwitchB和SwitchC为环1的传输节点。

在各设备上使能RRPP环和RRPP协议，使得RRPP功能生效。

操作步骤

1. 创建RRPP域，同时创建域的控制VLAN

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA类似，此处省略，详见配置文件。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] rrpp domain 1

[SwitchA-rrpp-domain-region1] control-vlan 20    //每个RRPP域配有两个控制VLAN，分别为主控制VLAN和子控制VLAN。配置时只需要指定主控制VLAN，而设备会自动把比主控制VLAN ID值大1的VLAN设置为子控制VLAN

[SwitchA-rrpp-domain-region1] quit

1. 配置实例1映射控制VLAN20、VLAN21和数据VLAN100～VLAN300

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA相同，此处省略，详见配置文件。

[SwitchA] vlan batch 100 to 300

[SwitchA] stp region-configuration

[SwitchA-mst-region] instance 1 vlan 20 21 100 to 300  //将主控制VLAN、子控制VLAN、数据VLAN加入实例1中

[SwitchA-mst-region] active region-configuration

[SwitchA-mst-region] quit

1. 将即将加入RRPP环的接口配置为Trunk类型接口，允许VLAN100～300通过，并去使能接口的STP功能

# 配置SwitchA。SwitchB和SwitchC的配置与SwitchA相同，此处省略，详见配置文件。

[SwitchA] interface gigabitethernet
