华为交换机RRPP单环配置

rrpp相关概念（取自华为官方文档）

控制VLAN（Control VLAN）和数据VLAN（Data VLAN）
控制VLAN是相对于数据VLAN来说的。在RRPP域中，控制VLAN只用来传递RRPP协议报文。与控制VLAN相对，数据VLAN用来传输数据报文。

当一个RRPP域中包含主环和子环时，该RRPP域配有两个控制VLAN，分别为主控制VLAN和子控制VLAN。主环的控制VLAN称为主控制VLAN，子环的控制VLAN称为子控制VLAN。配置时只需要指定主控制VLAN，设备会自动把比主控制VLAN的ID值大1的VLAN作为子控制VLAN。

主环协议报文在主控制VLAN中传播，子环协议报文在子控制VLAN中传播。子环的协议报文在主环中作为数据报文传送。例如，当主环主节点副端口被阻塞时，不仅要禁止数据报文通过，同时要禁止子环的协议报文通过。副端口开放时，则同时转发数据报文和子环协议报文。也就是说，子环协议报文在主环中视为数据报文处理。主环协议报文只在主环中传送。

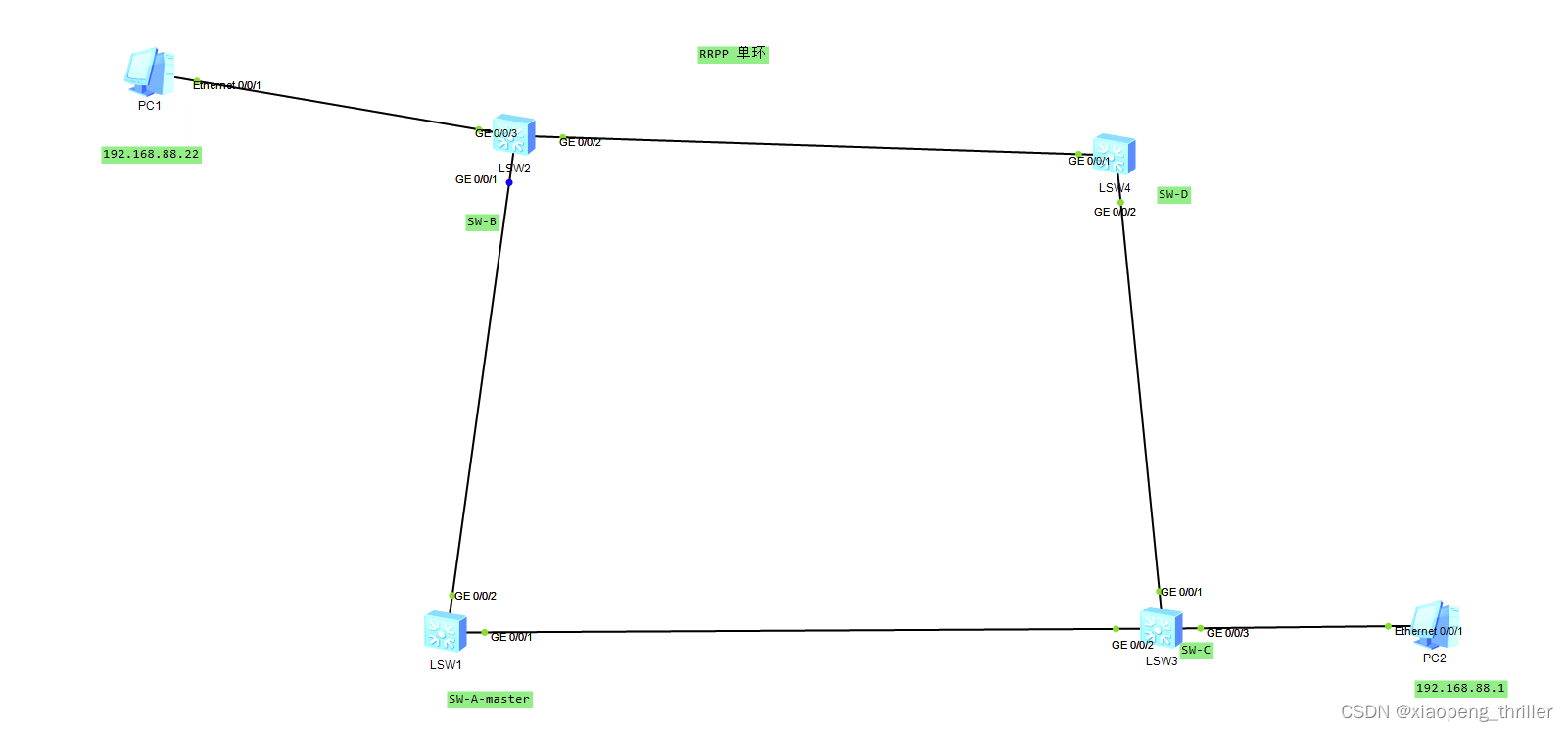

拓扑

SW-A 为主节点

在这里插入图片描述

核心配置

SW-A


#
sysname SW-A
#

#
vlan batch 100 to 300 # 创建被保护的vlan
#



#
stp region-configuration
 instance 1 vlan 20 to 21 100 to 300 # 创建 rrpp实例1 同时关联vlan 20 21 100-300，创建后系统会自动创建vlan 20 跟 21
 active region-configuration
#

#
进入物理接口，将端口修改为trunk，同时关闭stp
interface GigabitEthernet0/0/1
 port link-type trunk
 undo
