配置终端直连三层网关设备进行VLAN间通信示例

组网图形

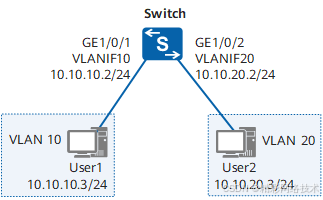

图1 配置终端直连三层网关设备进行通信组网图

VLAN间互通简介

划分VLAN后，由于广播报文只在同VLAN内转发，所以不同VLAN的用户间不能二层互访，这样就可以起到隔离广播的作用。但实际应用中，不同VLAN的用户又常有互访的需求，此时就需要实现不同VLAN的用户互访，简称VLAN间互访。VLAN间互访一般需要借助三层路由技术或VLAN转换技术才能完成。

华为提供了多种技术实现VLAN间互访，常用的两种技术为：

VLANIF接口

VLANIF接口是一种三层的逻辑接口，通过在VLANIF接口上配置IP地址可以实现VLAN间的三层互通。

Dot1q终结子接口

子接口也是一种三层的逻辑接口，跟VLANIF接口一样。通过在子接口上配置Dot1q终结功能和IP地址可以实现VLAN间的三层互通。

与通过Dot1q终结子接口实现VLAN间互通相比，通过VLANIF接口实现VLAN间互通配置简单，更易于使用。但通过VLANIF接口实现VLAN间互访需要为每个VLAN配置一个VLANIF，并在接口上指定一个IP子网网段，比较浪费IP地址。

另外VLANIF接口和Dot1q终结子接口只能实现不同网段的VLAN间互通，通过Super VLAN（即VLAN聚合）和VLAN Switch技术可以实现相同网段的VLAN间互通。

配置注意事项

• VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
• 本举例适用于交换机所有产品的所有版本（除S5751-L、S5731-L和S5731S-L外）。
