配置STP功能示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

通过本示例，了解STP的基本功能，帮助您配置STP基本功能。

组网需求

在一个复杂的网络中，网络规划者由于冗余备份的需要，一般都倾向于在设备之间部署多条物理链路，其中一条作主用链路，其他链路作备份。这样就难免会形成环形网络，若网络中存在环路，可能会引起广播风暴和MAC桥表项被破坏。

网络规划者规划好网络后，可以在网络中部署STP协议预防环路。当网络中存在环路，STP通过阻塞某个端口以达到破除环路的目的。如图1所示，当前网络中存在环路，RouterA、SwitchB、SwitchC和RouterD都运行STP，通过彼此交互信息发现网络中的环路，并有选择的对某个端口进行阻塞，最终将环形网络结构修剪成无环路的树形网络结构，从而防止报文在环形网络中不断增生和无限循环，避免设备由于重复接收相同的报文造成处理能力下降。

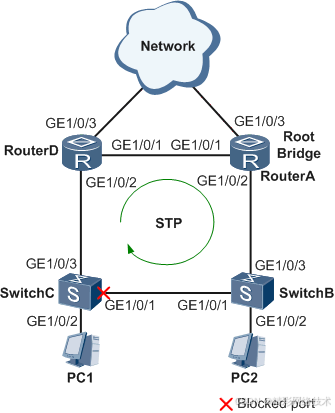

图1 配置STP功能组网图

配置思路

采用以下思路配置STP功能：

在处于环形网络中的交换设备上配置STP基本功能，包括：

配置环网中的设备生成树协议工作在STP模式。

配置根桥和备份根桥设备。

配置端口的路径开销值，实现将该端口阻塞。

使能STP，实现破除环路，包括：

设备全局使能STP。

除与终端设备相连的端口外，其他端口使能STP。

与PC机相连的端口不用参与STP计算，建议将其去使能STP。

缺省情况下，二层口STP处于使能状态，三层口STP处于去使能状态。

数据准备

为完成此配置举例，需要准备如下的数据：

各GE端口号，如图1所示

根桥是RouterA，备份根桥是RouterD

阻塞口的路径开销值是20000

操作步骤

1. 配置STP基本功能

配置环网中的设备生成树协议工作在STP模式

# 配置RouterA的STP工作模式。

<HUAWEI> system-view

[HUAWEI] sysname RouterA

[RouterA] stp mode stp

# 配置交换设备SwitchB的STP工作模式。

<HUAWEI> system-view

[HUAWEI] sysname SwitchB

[SwitchB] stp mode stp

# 配置交换设备SwitchC的STP工作模式。

<HUAWEI> system-view

[HUAWEI] sysname SwitchC

[SwitchC] stp mode stp

# 配置交换设备RouterD的STP工作模式。

<HUAWEI> system-view

[HUAWEI] sysname RouterD

[RouterD] stp mode stp

配置根桥和备份根桥设备

# 配置RouterA为根桥。

[RouterA] stp root primary

# 配置RouterD为备份根桥。

[RouterD] stp root secondary

配置端口的路径开销值，实现将该端口阻塞

端口路径开销值取值范围由路径开销计算方法决定，这里选择使用华为私有计算方法为例，配置将被阻塞端口的路径开销值为20000。

同一网络内所有交换设备的端口路径开销应使用相同的计算方法。

# 配置RouterA的端口路径开销缺省值的计算方法为华为私有计算方法。

[RouterA] stp pathcost-standard legacy

# 配置SwitchB的端口路径开销缺省值的计算方法为华为的私有计算方法。

[SwitchB] stp pathcost-standard legacy

# 配置SwitchC的端口路径开销缺省值的计算方法为华为的私有计算方法，将端口GE1/0/1的路径开销值配置为20000。

[SwitchC] stp pathcost-standard legacy

[SwitchC] interface gigabitethernet 1/0/1

[SwitchC-GigabitEthernet1/0/1] stp cost 20000

[SwitchC-GigabitEthernet1/0/1] quit

# 配置RouterD的端口路径开销缺省值的计算方法为华为的私有计算方法。

[RouterD] stp pathcost-standard legacy

使能STP，实现破除环路

将与PC机相连的端口去使能STP

# 配置SwitchB端口GE1/0/2的STP去使能。

[SwitchB] interface gigabitethernet 1/0/2

[SwitchB-GigabitEthernet1/0/2] stp disable

[SwitchB-GigabitEthernet1/0/2] quit

# 配置SwitchC端口GE1/0/2的STP去使能。

[SwitchC] interface gigabitethernet 1/0/2

[SwitchC-GigabitEthernet1/0/2] stp disable

[SwitchC-GigabitEthernet1/0/2] quit

设备全局使能STP

# 设备RouterA全局使能STP。

[RouterA] stp enable

# 设备SwitchB全局使能STP。

[SwitchB] stp enable

# 设备SwitchC全局使能STP。

[SwitchC] stp enable

# 设备RouterD全局使能STP。

[RouterD] stp enable

除与终端设备相连的端口外，其他端口使能STP
