配置VLAN间通过VLANIF接口通信示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

该组网的特点是将三层转发的设备由路由器替换为三层交换机，以低廉的成本实现了VLAN间互通。

组网需求

不同的小区拥有相同的业务，如上网、IPTV、VoIP等业务，且各个小区中的用户位于不同的网段。为了便于管理，各个小区的网络管理者将不同的业务划分到不同的VLAN中，相同的业务划分到同一个VLAN中。目前存在不同的小区中相同的业务所属的VLAN不相同，现需要实现不同VLAN中的用户相互通信。

如图1所示，小区1～小区4中拥有相同的业务上网业务，但是属于不同的VLAN且位于不同的网段。现需要以低廉的成本实现小区1～小区4的用户互通。

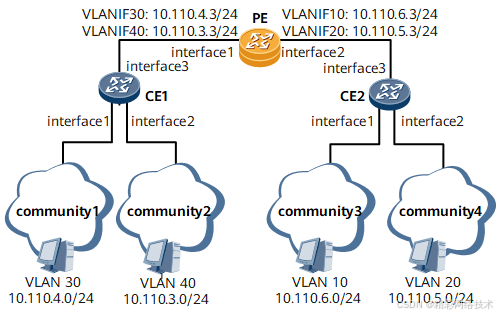

图1 VLAN间通过VLANIF接口通信组网图

本例中interface1、interface2、interface3分别代表GE0/1/1、GE0/1/2、GE0/1/3。

配置思路

采用如下的思路配置VLAN间通过VLANIF接口通信：

1. 在CE上创建VLAN，确定用户所属的VLAN。
2. 在CE上配置允许用户所属的VLAN通过当前二层端口。
3. 在PE上创建VLANIF接口并配置IP地址，实现三层互通。

为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。

数据准备

为完成此配置例，需准备如下的数据：

• 用户所属的VLAN ID。
• 用户的IP地址。
• CE连接用户的接口编号。

CE之间互连的接口编号。

PE上VLANIF接口编号及IP地址。

操作步骤

1. 分别在CE1、CE2上在创建VLAN

# 配置CE1。

<HUAWEI> system-view

[~HUAWEI] sysname CE1

[*HUAWEI] commit

[~CE1] vlan batch 30 40

[*CE1] interface gigabitethernet 0/1/1

[*CE1-GigabitEthernet0/1/1] portswitch

[*CE1-GigabitEthernet0/1/1] undo shutdown

[*CE1-GigabitEthernet0/1/1] port link-type access

[*CE1-GigabitEthernet0/1/1] port default vlan 30

[*CE1-GigabitEthernet0/1/1] quit

[*CE1] interface gigabitethernet 0/1/2

[*CE1-GigabitEthernet0/1/2] portswitch

[*CE1-GigabitEthernet0/1/2] undo shutdown

[*CE1-GigabitEthernet0/1/2] port link-type access

[*CE1-GigabitEthernet0/1/2] port default vlan 40

[*CE1-GigabitEthernet0/1/2] quit

# 配置CE2。
