配置VLAN间通过VLAN Mapping通信示例（1 to 1）

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

该组网可实现用户VLAN ID和运营商VLAN ID相互转换，从而实现不同VLAN间的互通。

组网需求

不同的小区拥有相同的业务，如上网、IPTV、VoIP等业务，为了便于管理，各个小区的网络管理者将不同的业务划分到不同的VLAN中，相同的业务划分到同一个VLAN中。目前存在不同的小区中相同的业务所属的VLAN不相同，但需要实现不同VLAN中的用户相互通信。

如图1所示，小区1和小区2中拥有相同的业务，但是属于不同的VLAN。现需要以低廉的成本实现小区1和小区2中的用户互通。

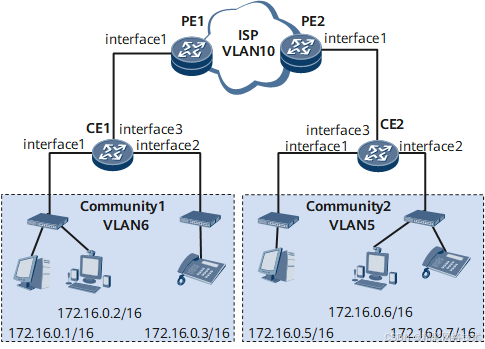

图1 配置VLAN间通过VLAN Mapping通信示例（1 to 1）组网图

本例中interface1、interface2、interface3分别代表GE0/1/1、GE0/1/2、GE0/1/3。

配置思路

采用如下的思路配置VLAN间通过VLAN Mapping通信：

1. 将连接小区1的CE1端口划分到VLAN6，将连接小区2的CE2端口划分到VLAN5。
2. 在运营商网络的边缘设备上配置VLAN Mapping功能，将用户VLAN ID映射为运营商提供的VLAN ID，以实现不同VLAN间的用户互通。

数据准备

为完成此配置例，需准备如下的数据：

• CE连接用户的接口编号。
• CE之间连接的接口编号。
• CE上划分的VLAN ID。
• 运营商提供的VLAN ID。

操作步骤

1. 将CE的下行口划分到指定VLAN

# 配置CE1。

<HUAWEI> system-view

[~HUAWEI] sysname CE1

[*HUAWEI] commit

[~CE1] vlan 6

[*CE1-vlan6] quit

[*CE1] interface gigabitethernet 0/1/1

[*CE1-GigabitEthernet0/1/1] undo shutdown

[*CE1-GigabitEthernet0/1/1] portswitch

[*CE1-GigabitEthernet0/1/1] port link-type access

[*CE1-GigabitEthernet0/1/1] port default vlan 6

[*CE1-GigabitEthernet0/1/1] quit

[*CE1] interface gigabitethernet 0/1/2

[*CE1-GigabitEthernet0/1/2] undo shutdown

[*CE1-GigabitEthernet0/1/2] portswitch

[*CE1-GigabitEthernet0/1/2] port link-type access

[*CE1-GigabitEthernet0/1/2] port default vlan 6

[*CE1-GigabitEthernet0/1/2] quit

[*CE1] interface gigabitethernet 0/1/3

[*CE1-GigabitEthernet0/1/3]
