配置VLAN通过子接口与非VLAN通信示例

点击学习精彩网络技术老师：华为、华三、锐捷、WLAN、IPv6等全套视频课程

该示例适用于VLAN中的用户与非VLAN中的用户互通。

组网需求

某小区拥有多个家庭住户，且位于不同的网段。为了便于管理，小区网络管理者将各个用户划分到的不同的VLAN中。现有另一小区，网络管理者并没有将用户划分到VLAN中。现需要实现VLAN中的用户和非VLAN中的用户互相访问。

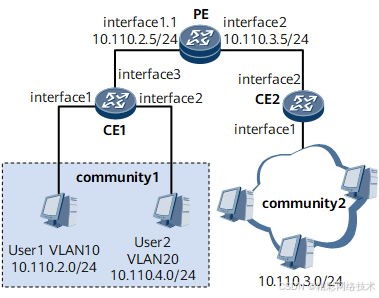

如图1所示，小区1中的不同的用户属于不同的VLAN且位于不同的网段，而小区2中的用户不属于任何VLAN，现需要实现小区1中的VLAN10用户与小区2中的用户互通。

图1 VLAN通过子接口与非VLAN通信组网图

本例中interface1、interface2、interface3、subinterface1.1分别代表GE0/1/1、GE0/1/2、GE0/1/3、GE0/1/1.1。

配置思路

采用如下的思路配置VLAN通过子接口与非VLAN通信：

1. 在交换机上创建VLAN，确定用户所属的VLAN。
2. 在交换机上配置允许用户所属的VLAN通过当前二层端口。
3. 在NE连接VLAN中用户的主接口上创建子接口，并关联VLAN。

配置IP地址，实现网络层互通。

• • 在子接口上配置IP地址。
  • 在NE连接非VLAN中用户的主接口上配置IP地址。

• 连接VLAN用户子接口的IP地址必须和VLAN中的用户IP地址在同一网段。
• 连接非VLAN用户主接口的IP地址必须和非VLAN中的用户IP地址在同一网段。
• 为了成功实现VLAN中的用户与非VLAN中的用户互通，VLAN内主机的缺省网关必须是对应子接口的IP地址。

数据准备

为完成此配置例，需准备如下的数据：

• 用户所属的VLAN ID。
• 用户的IP地址。
• CE连接用户的接口编号。
• PE与CE相连的接口编号。
• PE上子接口编号、IP地址。

操作步骤

1. 在CE1上创建VLAN

<HUAWEI> system-view

[
