简单配置不同的VLAN和实现不同VLAN之间的通信

弃web从文

已于 2023-07-02 18:17:51 修改

阅读量1.6k

点赞数 1

分类专栏：计算机网络文章标签：网络

于 2020-06-21 16:22:04 首次发布

本文链接：https://blog.youkuaiyun.com/L17707500994/article/details/106887077

版权

通过实验拓扑图配置IP地址和网关，使用路由器实现不同主机间的通信。详细介绍了在switch0和switch1上配置VLAN10和VLAN20，并将特定端口设为trunk，以允许不同VLAN间通信。最后，配置路由器以确保跨VLAN通信畅通。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

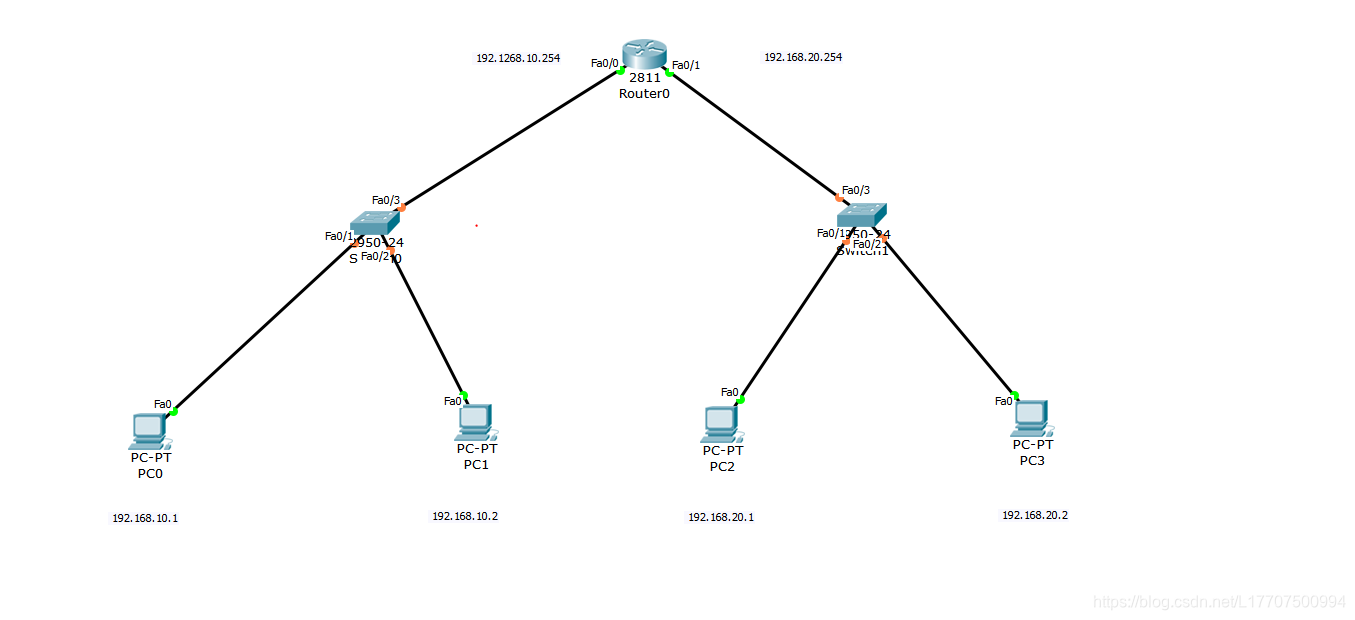

实验的拓扑图:

按照拓扑图配置相应的IP地址和网关,即可实现不同主机的通信(因为路由转发实现了两个网段的通信,路由器的两端就是两端主机对应的网关):

分别在p0,p1,p2,p3,ping各个的主机都是能ping通的.

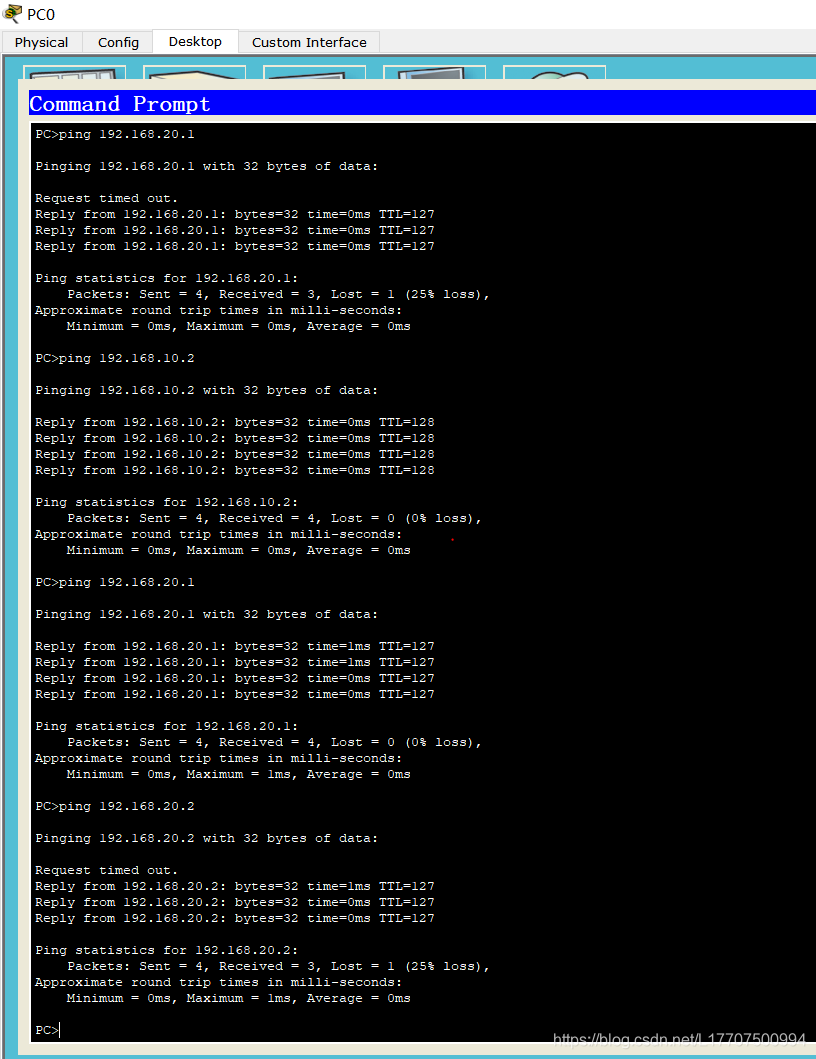

下面是在p0,ping 其他主机.

下面是划分VLAN,VLAN10,VLAN20,和实现不同VLAN之间的通信

switch0的配置:(要实现不同VLAN之间的通信要将交换机的f0/3端口配置成trunk口,trunk口的作用百度一下)

Switch>ena

Switch>enable

Switch#conf

Switch#config t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#end

Switch#

%SYS-5-CONFIG_I: Configured from console by console

Switch#config t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#int f0/1

Switch(config-if)#sw

Switch(config-if)#switchport acc

Switch(config
