前言

本实验的目的是通过配置BGP（边界网关协议）、OSPF（开放式最短路径优先协议）、VRRP（虚拟路由冗余协议）以及BFD（双向转发检测）等网络协议，模拟企业级网络环境中的多协议协作场景，提升网络的可靠性和稳定性。

  1. 使用OSPF作为IGP，确保内部路由互联。
  2. 使用BGP实现跨自治系统的路由转发。
  3. 使用VRRP提供冗余的网关解决方案。
  4. 配置BFD以实现对链路快速检测，并与VRRP和BGP联动，优化故障检测和切换时间。
技术
  1. OSPF（开放式最短路径优先协议）： 作为内部网关协议，用于实现自治系统内部的路由传播。
  2. BGP（边界网关协议）： 用于跨AS（自治系统）的路由交换。
  3. VRRP（虚拟路由冗余协议）： 提供主备网关冗余，确保网络的高可用性。
  4. BFD（双向转发检测）： 提供对链路状态的快速检测，并与BGP和VRRP联动，提升故障响应速度。
接口划分

以下是拓扑中各设备的接口和IP地址配置说明（根据图中数据整理）：

设备接口IP地址
PC1Eth0/0/110.1.100.100/24
PC2Eth0/0/110.1.200.100/24
网关10.1.200.3
AR1GE0/0/110.1.12.1/24
GE0/0/210.1.13.1/24
GE0/0/010.1.100.1/24
LoopBack 01.1.1.1/32
AR2GE0/0/110.1.24.2/24
GE0/0/010.1.12.2/24
LoopBack 02.2.2.2/32
AR3GE0/0/110.1.35.3/24
GE0/0/010.1.13.3/24
LoopBack 03.3.3.3/32
AR4GE0/0/110.1.200.1/24
GE0/0/010.1.24.4/24
LoopBack 04.4.4.4/32
AR5GE0/0/110.1.200.2/24
GE0/0/010.1.35.5/24
LoopBack 05.5.5.5/32
实验要求

根据上述拓扑图，PC1 与PC2 通信有两条链路，R2/R4 中间存在传输设备 LSW1/LSW3， R3/R5 中间存在传输设备LSW2/LSW4，PC1 与PC2 通信优先选择链路 R1-R3-R5。

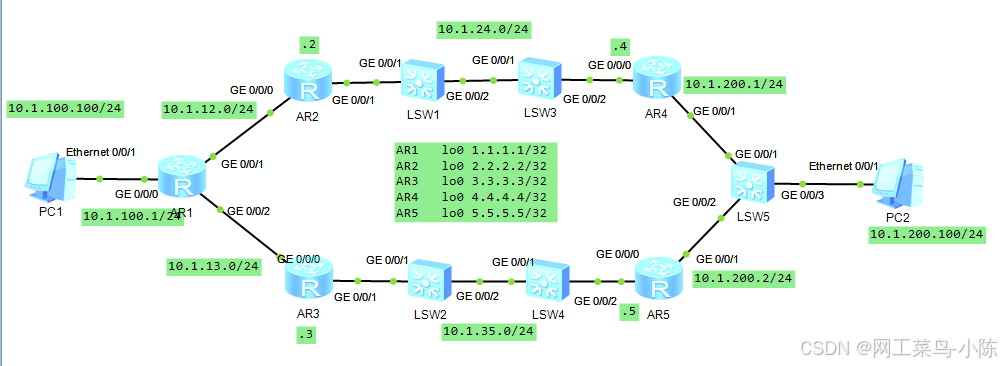

拓扑图

![[Pasted image 20241225202751.png]]

实验配置
1.实验思路
  1. 配置设备接口 IP 地址
  2. 配置IGP路由 OSPF
  3. 配置BGP路由
  4. 配置 VRRP
  5. 配置BFD与VRRP联动
  6. 配置BFD与BGP联动
2.实验步骤
  1. 配置设备接口IP地址
    AR1
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.1.100.1 24
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.1.12.1 24
[AR1-GigabitEthernet0/0/1]int g0/0/2
[AR1-GigabitEthernet0/0/2]ip address 10.1.13.1 24
[AR1-GigabitEthernet0/0/2]q
[AR1]int lo0
[AR1-LoopBack0]ip address 1.1.1.1 32
[AR1-LoopBack0]q
[AR1]

AR2

[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.1.12.2 24
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.1.24.2 24
[AR2-GigabitEthernet0/0/1]q
[AR2]int lo0
[AR2-LoopBack0]ip address 2.2.2.2 32
[AR2-LoopBack0]q
[AR2]

AR3

[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.1.13.3 24
[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.1.35.3 24
[AR3-GigabitEthernet0/0/1]q
[AR3]int lo0
[AR3-LoopBack0]ip address 3.3.3.3 32
[AR3-LoopBack0]q
[AR3]

AR4

[AR4]int g0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.1.24.4 24
[AR4-GigabitEthernet0/0/0]int g0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.1.200.1 24
[AR4-GigabitEthernet0/0/1]q
[AR4]int lo0
[AR4-LoopBack0]ip address 4.4.4.4 32
[AR4-LoopBack0]q
[AR4]

AR5

[AR5]int g0/0/0
[AR5-GigabitEthernet0/0/0]ip address 10.1.35.5 24
[AR5-GigabitEthernet0/0/0]int g0/0/1
[AR5-GigabitEthernet0/0/1]ip address 10.1.200.2 24
[AR5-GigabitEthernet0/0/1]q
[AR5]int lo0
[AR5-LoopBack0]ip address 5.5.5.5 32
[AR5-LoopBack0]q
[AR5]
  1. 配置路由协议 OSPF
    AR1
[AR1]ospf router-id 1.1.1.1
[AR1-ospf-1]a 0
[AR1-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 10.1.13.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]q
[AR1-ospf-1]q
[AR1]

AR2

[AR2]ospf router-id 2.2.2.2
[AR2-ospf-1]a 0
[AR2-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]network 10.1.24.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]q
[AR2-ospf-1]q
[AR2]

AR3

[AR3]ospf router-id 3.3.3.3
[AR3-ospf-1]a 0
[AR3-ospf-1-area-0.0.0.0]network 10.1.13.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 10.1.35.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]q
[AR3-ospf-1]q
[AR3]

AR4

[AR4]ospf router-id 4.4.4.4
[AR4-ospf-1]a 0
[AR4-ospf-1-area-0.0.0.0]network 10.1.24.0 0.0.0.255
[AR4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[AR4-ospf-1]q
[AR4]

AR5

[AR5]ospf router-id 5.5.5.5
[AR5-ospf-1]a 0
[AR5-ospf-1-area-0.0.0.0]network 10.1.35.0 0.0.0.255
[AR5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.0
[AR5-ospf-1-area-0.0.0.0]q
[AR5-ospf-1]q
[AR5]
  1. 配置BGP

配置 BGP 路由，要求PC1 与PC2 通信优先走路径 R1-R3-R5，配置 R3 为反射器，R1/R2/R4/R5 为客户端，并且R1/R4/R5 宣告主机路由

AR1

[AR1]bgp 100
[AR1-bgp]undo summary automatic
[AR1-bgp]undo synchronization
################# 上面可省略不写 #################
[AR1-bgp]peer 3.3.3.3 as-number 100
[AR1-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[AR1-bgp]network 10.1.100.0 255.255.255.0
[AR1-bgp]q
[AR1]

AR2

[AR2]bgp 100
[AR2-bgp]peer 3.3.3.3 as-number 100
[AR2-bgp]peer 3.3.3.3 connect-interface lo0
[AR2-bgp]d th

AR3

[AR3]bgp 100
[AR3-bgp]undo synchronization
[AR3-bgp]undo summary automatic
[AR3-bgp]peer 1.1.1.1 as-number 100
[AR3-bgp]peer 1.1.1.1 connect-interface Lo0
[AR3-bgp]peer 1.1.1.1 reflect-client
[AR3-bgp]peer 2.2.2.2 as-number 100
[AR3-bgp]peer 2.2.2.2 connect-interface lo0
[AR3-bgp]peer 2.2.2.2 reflect-client
[AR3-bgp]peer 4.4.4.4 as-number 100
[AR3-bgp]peer 4.4.4.4 connect-interface lo0
[AR3-bgp]peer 4.4.4.4 reflect-client
[AR3-bgp]peer 5.5.5.5 as-number 100
[AR3-bgp]peer 5.5.5.5 connect-interface lo0
[AR3-bgp]peer 5.5.5.5 reflect-client
[AR3-bgp]d th

AR4

[AR4]bgp 100
[AR4-bgp]peer 3.3.3.3 as-number 100
[AR4-bgp]peer 3.3.3.3 connect-interface lo0
[AR4-bgp]network 10.1.200.0 255.255.255.0
[AR4-bgp]d th

AR5

[AR5]bgp 100
[AR5-bgp]peer 3.3.3.3 as-number 100
[AR5-bgp]peer 3.3.3.3 connect-interface lo0
[AR5-bgp]network 10.1.200.0 255.255.255.0
[AR5-bgp]d th
  1. 配置VRRP

在 R4/R5 上配置VRRP，R5 为主设备，R4 为备设备，Virtual-IP 为 10.1.200.3。

AR4

[AR4]int g0/0/1
[AR4-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 10.1.200.3
[AR4-GigabitEthernet0/0/1]q
[AR4]

AR5

[AR5]int g0/0/1
[AR5-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 10.1.200.3
[AR5-GigabitEthernet0/0/1]vrrp vrid 1 priority 120 //默认100
[AR5-GigabitEthernet0/0/1]q
[AR5]
  1. 配置BFD和VRRP联动

配置 BFD 检测上行链路 R3-R5，BFD 会话必须为静态形式。当 LSW2/LSW4 链路 Down 之后，业务能够被快速切换到备设备上转发，保证PC1-PC2 正常通信。
简单说：初始默认AR1-AR3-AR5，其中的一条路Down掉，就AR1-AR2-AR4

AR3

[AR3]bfd
[AR3-bfd]q
[AR3]bfd vrrp bind peer-ip 10.1.35.5 interface g0/0/1 source-ip 10.1.35.3 auto
[AR3-bfd-session-vrrp]commit
[AR3-bfd-session-vrrp]q
[AR3]

AR5

[AR5]bfd
[AR5]bfd vrrp bind peer-ip 10.1.35.3 interface g0/0/0 source-ip 10.1.35.5 auto
[AR5-bfd-session-vrrp]commit
[AR5-bfd-session-vrrp]q
[AR5]
  1. 配置BFD和BGP联动

当链路 R3-R5 之间 Down 之后，业务能够快速切换至备链路 R2-R4，保证 PC1-PC2 正常通信。

AR3

[AR3]bgp 100
[AR3-bgp]peer 5.5.5.5 bfd enable
[AR3-bgp]q
[AR3]

AR5

[AR5]bgp 100
[AR5-bgp]peer 3.3.3.3 bfd enable
[AR5-bgp]q
[AR5]int g0/0/1
//VRRP组1中跟踪BFD的会话，一旦BFD检测到故障，VRRP优先级减30 ，也就是120-30=90 就会切换到其他路径（越打越优先，默认100）
[AR5-GigabitEthernet0/0/1]vrrp vrid 1 track bfd-session session-name vrrp reduce
d 30
[AR5-GigabitEthernet0/0/1]q
[AR5]
3.查看验证信息

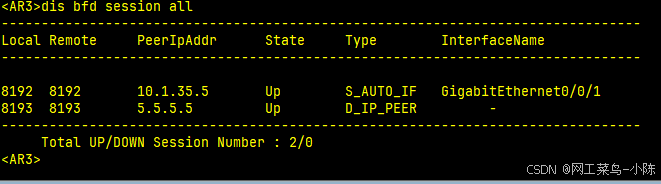

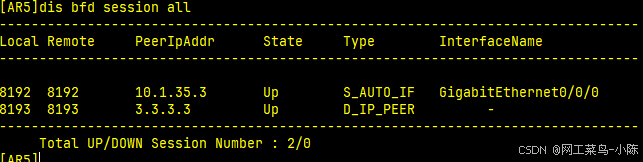

  1. 查看BFD会话信息
## 命令
display bfd session all

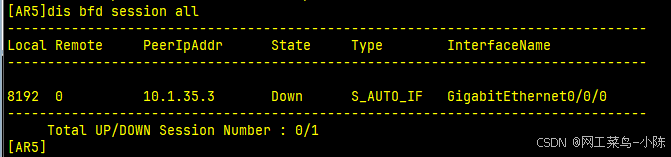

AR5
![[Pasted image 20241225213315.png]]

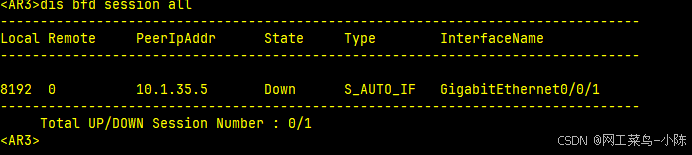

AR3
![[Pasted image 20241225213340.png]]

  1. 验证BFD与VRRP联动

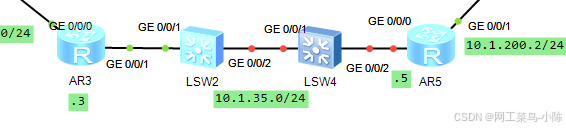

未启用 BFD 会话与VRRP 联动时，断掉 LSW2/LSW4 之间的链路，可以观察到当链路转换为R1-R2-R4 时，PC1-PC2 之间不能正常通信，主设备仍然为 R5。

AR5命令

dis VRRP

![[Pasted image 20241225213521.png]]

当启用 BFD 会话与VRRP 联动时，断掉 LSW2/LSW4 之间的链路，主设备转换为 R4，PC1-PC2 正常通信。

![[Pasted image 20241225213725.png]]

![[Pasted image 20241225213630.png]]

  1. 验证BFD与BGP联动

当未启用 BFD 检测 R3-R5 之间的链路时，Down 掉 LSW2/LSW4 之间的链路，业务转换到备链路 R1-R2-R4 之间需要较长时间，且这期间 R3-R5 之间 BGP 邻居关系不会发生变化。

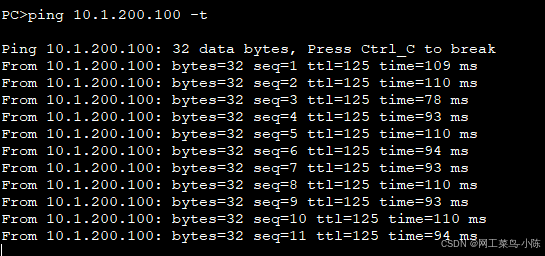

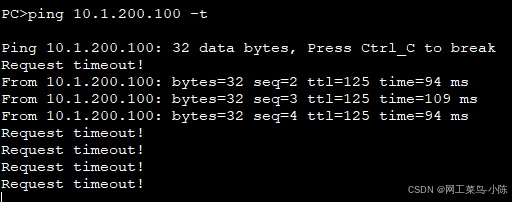

PC1 ping PC2
在这里插入图片描述

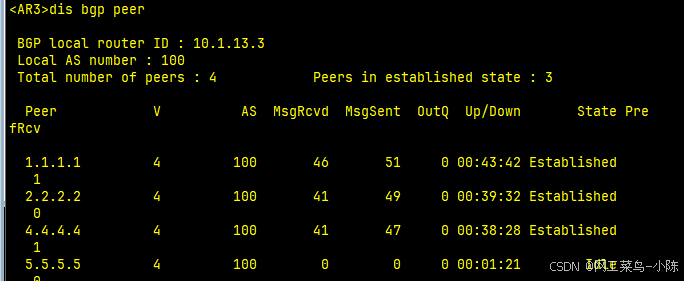

查看BGP邻居

dis bgp peer

![[Pasted image 20241225214010.png]]

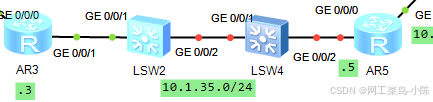

当启用 BFD 检测 R3-R5 之间的链路时，Down 掉 LSW2/LSW4 之间的链路，业务能够较快转换到备链路 R1-R2-R4，且 R3-R5 之间 BGP 邻居关系快速变化。

在这里插入图片描述

![[Pasted image 20241225214105.png]]

PC1 ping PC2
![[Pasted image 20241225214145.png]]

![[Pasted image 20241225214208.png]]
