举例介绍配置OSPF本地MT特性的配置过程，包括配置思路、数据准备、操作步骤和配置结果。

组网需求

网络中同时部署了组播和MPLS TE-Tunnel，且TE-Tunnel配置了IGP Shortcut，IGP计算出来的路由的出接口可能不再是实际的物理接口，而是TE-Tunnel接口。路由器根据到达组播源地址的单播路由，从TE-Tunnel接口发送组播加入报文，这样，被TE-Tunnel跨越的路由器就无法感知到组播加入报文，因而不会建立组播转发表项。

例如，如图1所示。RouterA、RouterB、RouterC、RouterD、RouterE都运行OSPF协议。RouterB和RouterD之间建立了一条MPLS TE-Tunnel1/0/0，并且在RouterB上使能了IGP Shortcut。RouterB计算出来的路由的出接口可能不再是实际的物理接口GE2/0/0，而是TE-Tunnel接口。RouterB根据到达组播源地址的单播路由，从TE-Tunnel1/0/0接口发送组播加入报文。这样，被TE-Tunnel1/0/0跨越的RouterC就无法感知到组播加入报文，因而不会建立组播转发表项。

为了解决上述问题，在RouterB使能OSPF本地MT特性。如果计算出来的路由出接口为IGP-Shortcut类型的TE-Tunnel，路由管理模块会为组播协议创建单独的MIGP路由表，并为该路由计算出实际的物理出接口，将其加入到MIGP路由表中，组播利用MIGP路由表中的路由进行转发。

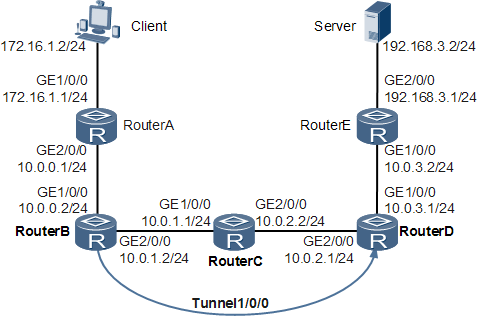

图1 配置OSPF本地MT特性组网图

配置思路

采用如下的思路配置OSPF本地MT特性：

在各路由器上使能OSPF，配置OSPF基本功能。

在各路由器上使能组播PIM-SM功能。

配置MPLS RSVP-TE隧道。

在RouterB上配置MPLS TE-Tunnel，并使能IGP-Shortcut。

在RouterB上使能OSPF本地MT特性。

数据准备

为完成此配置例，需准备如下的数据：

各路由器接口的IP地址如表1。

表1 接口的IP地址
路由器	Loopback0的IP地址
RouterA	1.1.1.1/32
RouterB	2.2.2.2/32
RouterC	3.3.3.3/32
RouterD	4.4.4.4/32
RouterE	5.5.5.5/32

隧道接口为TE-Tunnel1/0/0，借用Loopback0的IP地址，隧道封装协议为MPLS TE-Tunnel，目的地址为4.4.4.4，隧道ID为100，隧道信令协议为rsvp-te。

操作步骤

1. 配置各接口的IP地址。

请参见图1，配置各接口的IP地址，具体配置过程请参考配置文件。

1. 配置OSPF基本功能。

请参见配置OSPF的基本功能，具体配置过程请参考配置文件。

1. 配置组播PIM-SM功能。

# 在RouterA上使能组播PIM-SM功能。

[RouterA] multicast routing-enable

[RouterA] interface Gigabitethernet 2/0/0

[RouterA-GigabitEthernet2/0/0] pim sm

[RouterA-GigabitEthernet2/0/0] quit

[RouterA] interface Gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] pim sm

[RouterA-GigabitEthernet1/0/0] quit

所有路由器上都要使能组播PIM-SM功能。RouterB、RouterC、RouterD和RouterE上的配置过程与RouterA上的配置相似，配置过程省略。

# 在RouterA连接用户主机的接口上使能IGMP功能。

[RouterA] interface Gigabitethernet 1/0/0

[RouterA-GigabitEthernet1/0/0] igmp enable

[RouterA-GigabitEthernet1/0/0] igmp version 3

[RouterA-GigabitEthernet1/0/0] quit

# 配置C-BSR和C-RP。在RouterD上配置RP通告的服务范围，及C-BSR和C-RP的位置。

[RouterD] pim

[RouterD-pim] c-bsr Gigabitethernet 1/0/0

[RouterD-pim] c-rp Gigabitethernet 1/0/0

[RouterD-pim] quit

# 查看RouterC的组播路由表。

[RouterC] display multicast routing-table

Multicast routing table of VPN-Instance: public net

 Total 3 entries

 00001. (192.168.3.8, 224.31.31.31)

       Uptime: 15:03:04

       Upstream Interface: GigabitEthernet2/0/0

       List of 1 downstream interface

           1:  GigabitEthernet1/0/0

 00002. (192.168.3.9, 224.31.31.31)

       Uptime: 15:03:04

       Upstream Interface: GigabitEthernet2/0/0

       List of 1 downstream interface

           1:  GigabitEthernet1/0/0

 00003. (192.168.3.10, 224.31.31.31)

       Uptime: 15:03:04

       Upstream Interface: GigabitEthernet2/0/0

       List of 1 downstream interface

           1:  GigabitEthernet1/0/0

可以看出，RouterC显示了组播转发表的信息。

1. 配置MPLS RSVP-TE隧道。

# 配置RouterB。

[RouterB] mpls lsr-id 2.2.2.2

[RouterB] mpls

[RouterB-mpls] mpls te

[RouterB-mpls] mpls rsvp-te

[RouterB-mpls] mpls te cspf
